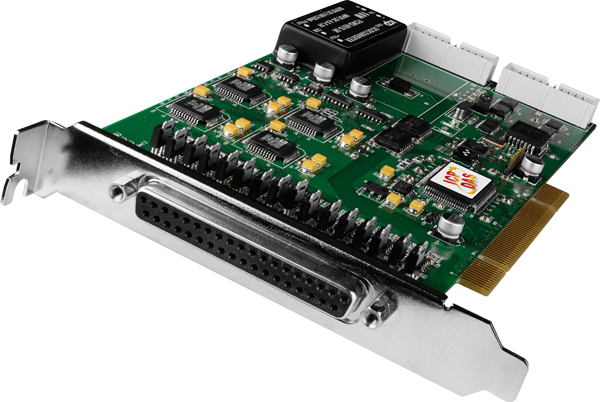

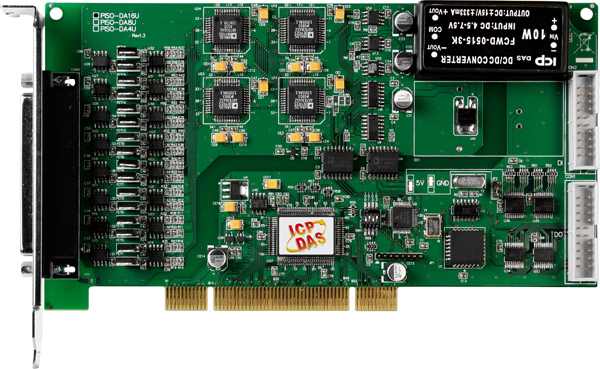

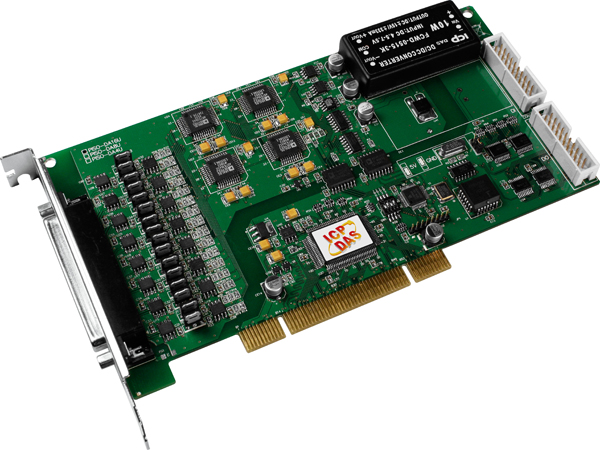

Плата PISO-DA16U CR от компании ICP DAS представляет собой высококачественное решение для задач аналогового и цифрового ввода-вывода в промышленных системах. Устройство оснащено 16 изолированными каналами аналогового вывода (ЦАП), 16 каналами дискретного ввода (DI) и 16 каналами дискретного вывода (DO), что обеспечивает гибкость и надежность при интеграции в различные системы автоматизации.
Ключевые технические особенности платы PISO-DA16U CR включают:
- Аналоговый вывод: 16 каналов с разрешением 14 бит, диапазоном выходных сигналов по напряжению ±10 В и по току 0–20 мА. Нагрузочная способность выходов составляет ±5 мА, что позволяет подключать различные устройства без дополнительного усиления.
- Цифровой ввод: 16 каналов с совместимостью 5 В/TTL, частотой отклика 1 МГц и максимальной частотой измерения 4 МГц. Напряжение логического уровня 0 не превышает 0,8 В, а логического уровня 1 составляет не менее 2 В, что соответствует стандартам TTL.
- Цифровой вывод: 16 каналов с выходным напряжением 0–5 В и максимальным током на выходе 0,8 мА. Нагрузочная способность выходов: Sink: 2,4 мА при 0,8 В; Source: 0,8 мА при 2,0 В, что обеспечивает совместимость с 5 В/TTL логикой.
- Счетчик: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов до 4 МГц, что позволяет точно измерять частоту и длительность сигналов в системах контроля и измерений.
- Изоляция: Встроенный преобразователь DC/DC с изоляцией 3000 В постоянного тока и напряжением изоляции 2500 В, обеспечивающий защиту от помех и повышающий надежность работы устройства в промышленных условиях.
- Электропитание: Потребление тока 3 А при +5 В, что соответствует стандартам Universal PCI и обеспечивает стабильную работу устройства при подключении к соответствующим слотам.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C, рабочая влажность 5–85% без образования конденсата, что позволяет использовать плату в различных климатических условиях.
- Размеры: Габаритные размеры 188 x 105,1 мм, что соответствует стандартам Universal PCI и обеспечивает совместимость с большинством промышленных компьютеров и систем.
Плата PISO-DA16U CR предназначена для использования в системах автоматизации, контроля и измерений, где требуется высокоточный аналоговый и цифровой ввод-вывод. Она идеально подходит для применения в промышленной автоматике, системах управления процессами, оборудовании для тестирования и измерений, а также в других областях, где необходима надежная и точная обработка сигналов.
Преимущества платы PISO-DA16U CR включают:
- Высокая изоляция: Защищает систему от электрических помех и повышает надежность работы в промышленных условиях.
- Гибкость подключения: Совместимость с 5 В/TTL логикой и стандартом Universal PCI обеспечивает легкую интеграцию в различные системы.
- Широкий диапазон рабочих условий: Возможность эксплуатации в широком диапазоне температур и влажности делает плату универсальной для различных применений.
При выборе платы PISO-DA16U CR для вашего проекта вы получаете надежное и высокопроизводительное решение, соответствующее современным требованиям промышленной автоматизации и контроля.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Встроенный преобразователь DC/DC | 3000 В пост.тока |
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 3 А @ +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В |
| Напряжение изоляции, В | 2500 |
| Количество каналов ЦАП | 16 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип изоляции | Общая изоляция от шины |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
