Артикул:
PISO-DA16U/S CR
Характеристики
Полное наименование:
—

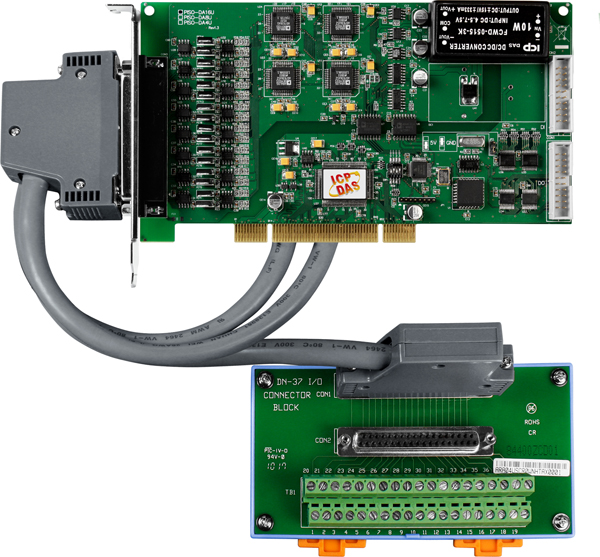

Плата PISO-DA16U/S CR PISO-DA16U with DN-37 (RoHS) Includes one CA-3710 D-Sub cable.
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Плата PISO-DA16U/S CR от компании ICP DAS представляет собой высококачественное решение для задач аналогового вывода и цифрового ввода-вывода в промышленных системах. Устройство оснащено 16 изолированными каналами аналогового выхода (ЦАП), 16 каналами цифрового ввода и 16 каналами цифрового вывода, что обеспечивает гибкость и надежность при интеграции в различные системы автоматизации.
Ключевые технические особенности платы PISO-DA16U/S CR включают:
- Аналоговый вывод: 16 каналов с разрешением 14 бит, диапазоном выходных сигналов по напряжению ±10 В и по току 0–20 мА. Это позволяет точно управлять аналоговыми устройствами в широком диапазоне сигналов.
- Цифровой ввод: 16 каналов с совместимостью 5 В/TTL, обеспечивающих надежный прием цифровых сигналов от различных датчиков и устройств.
- Цифровой вывод: 16 каналов с частотой отклика 1 МГц и нагрузочной способностью выходов Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В, что гарантирует быструю и точную обработку цифровых сигналов.
- Изоляция: Встроенный преобразователь DC/DC с изоляцией 3000 В постоянного тока и напряжением изоляции 2500 В, обеспечивающий защиту от электрических помех и повышающий надежность системы.
- Счетчик: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 4 МГц, позволяющие точно измерять частоту и импульсы в системах контроля и учета.
- Совместимость: Плата поддерживает операционные системы Windows и Linux, а также различные среды разработки, включая VC, VB, Delphi, BCB и LabVIEW, что облегчает интеграцию в существующие системы.
Области применения платы PISO-DA16U/S CR включают:
- Системы автоматизации: Управление технологическими процессами, где требуется точный аналоговый вывод и цифровой ввод-вывод.
- Контроль и измерения: Сбор и обработка данных с различных датчиков и устройств в реальном времени.
- Системы управления оборудованием: Интеграция в системы управления для мониторинга и управления промышленным оборудованием.
Преимущества платы PISO-DA16U/S CR:
- Высокая изоляция: Защищает систему от электрических помех и повышает надежность работы.
- Гибкость конфигурации: Возможность индивидуальной настройки каждого канала для работы в режиме напряжения или тока.
- Простота интеграции: Совместимость с различными операционными системами и средами разработки облегчает внедрение в существующие системы.
Плата PISO-DA16U/S CR является надежным и эффективным решением для задач аналогового вывода и цифрового ввода-вывода в промышленных приложениях, обеспечивая высокую точность, гибкость и защиту от помех.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Встроенный преобразователь DC/DC | 3000 В пост.тока |
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 3 А при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Напряжение изоляции, В | 2500 |
| Количество каналов ЦАП | 16 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Точность ЦАП | ±0.04% при 25°C, ±10 В ±0.04% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип изоляции | Общая изоляция от шины |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
