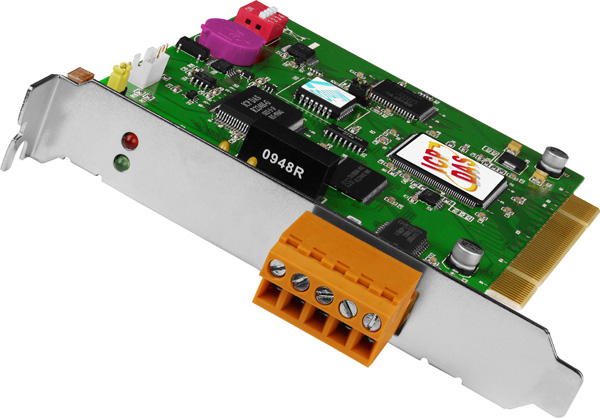

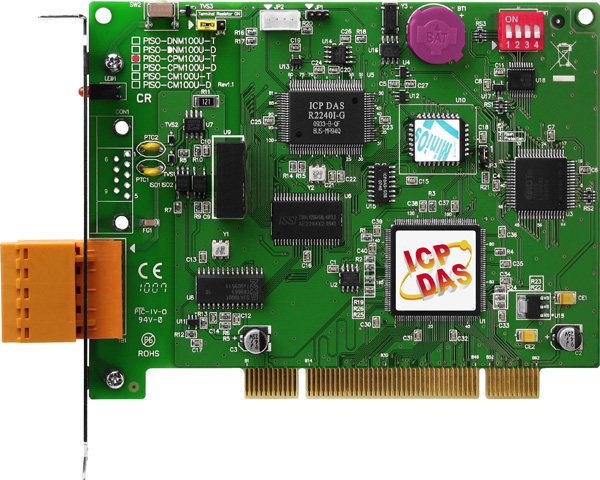

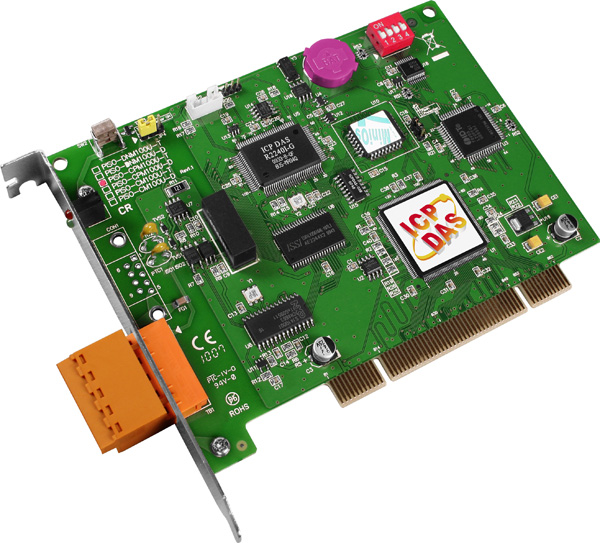

Плата PISO-CPM100U-T CR от ICP DAS представляет собой 1-портовый адаптер интерфейса CANopen, предназначенный для установки в слот Universal PCI (поддержка PCI и PCI-X) компьютера. Устройство обеспечивает надежную и высокоскоростную связь в промышленных системах автоматизации, где требуется интеграция с CANopen-сетями.
Ключевые технические особенности платы PISO-CPM100U-T CR включают:
- Контроллер CAN: NXP SJA1000T, обеспечивающий эффективную обработку сообщений CANopen.
- Приемопередатчик CAN: NXP 82C250, гарантирующий стабильную передачу данных.
- Скорость передачи данных: поддержка 125 Кбит/с, 250 Кбит/с и 500 Кбит/с, что позволяет адаптировать систему под различные требования.
- Изоляция электрической цепи: 3 кВ, обеспечивающая защиту от электромагнитных помех и повышающих надежность работы.
- Терминальный резистор: 120 Ом, выбираемый с помощью джампера, для оптимизации сигналов на шине CAN.
- Разъем порта CAN: 5-контактная винтовая клемма, обеспечивающая надежное подключение.
- Протоколы: поддержка CANopen, что расширяет возможности интеграции в различные системы.
- Библиотеки: совместимость с VB 6.0, VC++ 6.0 и BCB 6.0 для удобства разработки программного обеспечения.
- Драйверы для ОС: поддержка Windows XP/7/8/10, обеспечивая широкую совместимость с различными операционными системами.
Плата PISO-CPM100U-T CR предназначена для использования в промышленных приложениях, где требуется интеграция с CANopen-сетями. Это может включать системы управления производственными процессами, автоматизацию зданий, транспортные системы и другие области, где необходима надежная и быстрая передача данных между устройствами.
Преимущества использования платы PISO-CPM100U-T CR включают:
- Высокая скорость передачи данных: поддержка различных скоростей передачи позволяет адаптировать систему под конкретные требования.
- Надежность: изоляция электрической цепи и защита от электромагнитных помех повышают устойчивость системы к внешним воздействиям.
- Гибкость подключения: 5-контактная винтовая клемма обеспечивает удобство монтажа и надежное соединение.
- Совместимость: поддержка различных операционных систем и библиотек упрощает интеграцию в существующие системы.
Плата PISO-CPM100U-T CR является эффективным решением для интеграции в промышленные системы, требующие надежной и быстрой передачи данных по протоколу CANopen. Ее технические характеристики и возможности обеспечивают высокую производительность и гибкость при разработке и эксплуатации автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 138 x 22 x 127 |
| Потребление тока | 300 мА при +5 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 1 |
| Изоляция | 2.5 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 0 ~ 95, без образования конденсата |
| Температура хранения, °C | -20 ~ +80 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | 125 Кбит/с, 250 Кбит/с, 500 Кбит/с |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | Клемма |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND CAN_SHLD CAN_V+ |
| Протоколы | CANopen |
| Библиотеки | VB 6.0 VC++ 6.0 BCB 6.0 |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) Universal PCI |
| Драйверы для ОС | Windows XP/7/8/10 |
| Количество последовательных портов | 1 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Серия устройства | PISO серия |
