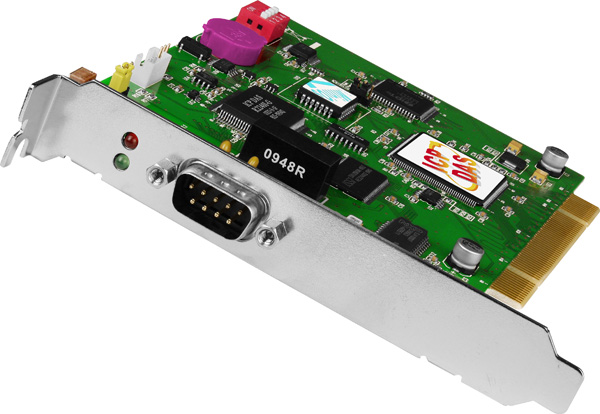

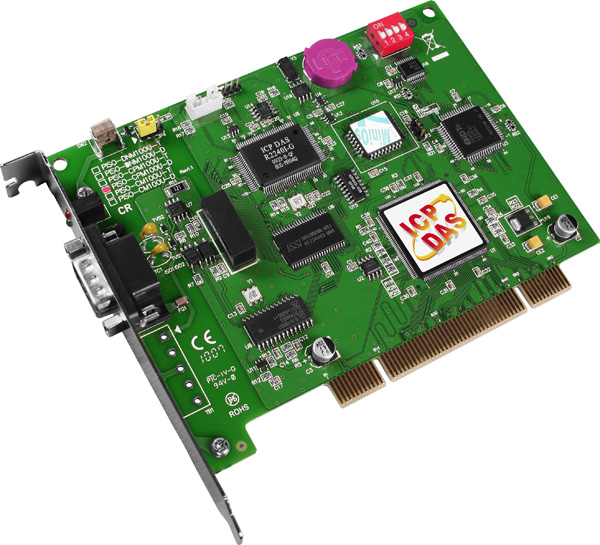

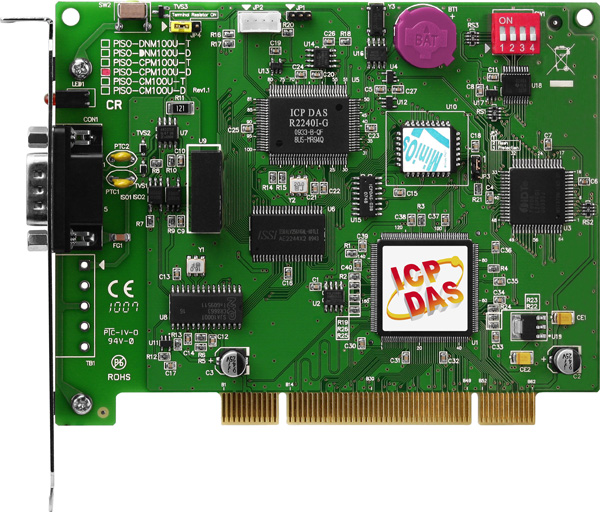

Плата PISO-CPM100U-D CR от ICP DAS представляет собой 1-портовый адаптер интерфейса CANopen, предназначенный для установки в слот Universal PCI. Устройство оснащено разъемом DB9 'папа' и обеспечивает надежную связь между компьютером и устройствами, поддерживающими протокол CANopen.
Ключевые технические особенности платы включают:
- Контроллер CAN: NXP SJA1000T с тактовой частотой 16 МГц, обеспечивающий эффективную обработку CAN-сообщений.
- Скорость передачи данных: поддержка скоростей 125 Кбит/с, 250 Кбит/с и 500 Кбит/с, что позволяет адаптировать систему под различные требования.
- Изоляция: электрическая изоляция 3 кВ для защиты от помех и 2,5 кВ для изоляции последовательных портов, повышая надежность работы в промышленных условиях.
- Терминальный резистор: встроенный 120 Ом, выбираемый с помощью джампера, упрощает настройку и установку.
- Программное обеспечение: поддержка драйверов для Windows XP/7/8/10 и библиотек для VB 6.0, VC++ 6.0, BCB 6.0, что облегчает интеграцию в существующие системы.
Плата PISO-CPM100U-D CR предназначена для использования в промышленных приложениях, где требуется надежная и быстрая передача данных между компьютером и устройствами, поддерживающими протокол CANopen. Это может включать системы автоматизации, управление промышленным оборудованием, мониторинг и диагностику в реальном времени.
Преимущества использования данной платы:
- Высокая изоляция: защита от электрических помех и перенапряжений, что повышает надежность системы.
- Гибкость настройки: возможность выбора скорости передачи данных и легкая настройка терминального резистора.
- Совместимость: поддержка различных операционных систем и языков программирования, что облегчает интеграцию в существующие системы.
Плата PISO-CPM100U-D CR является надежным решением для интеграции интерфейса CANopen в компьютерные системы, обеспечивая высокую производительность и гибкость настройки для различных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 138 x 22 x 127 |
| Потребление тока | 300 мА при +5 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 1 |
| Изоляция | 2.5 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 0 ~ 95, без образования конденсата |
| Температура хранения, °C | -20 ~ +80 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | 125 Кбит/с, 250 Кбит/с, 500 Кбит/с |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | DB9 'папа' |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND CAN_SHLD CAN_V+ |
| Протоколы | CANopen |
| Библиотеки | VB 6.0 VC++ 6.0 BCB 6.0 |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) Universal PCI |
| Драйверы для ОС | Windows XP/7/8/10 |
| Количество последовательных портов | 1 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Серия устройства | PISO серия |
