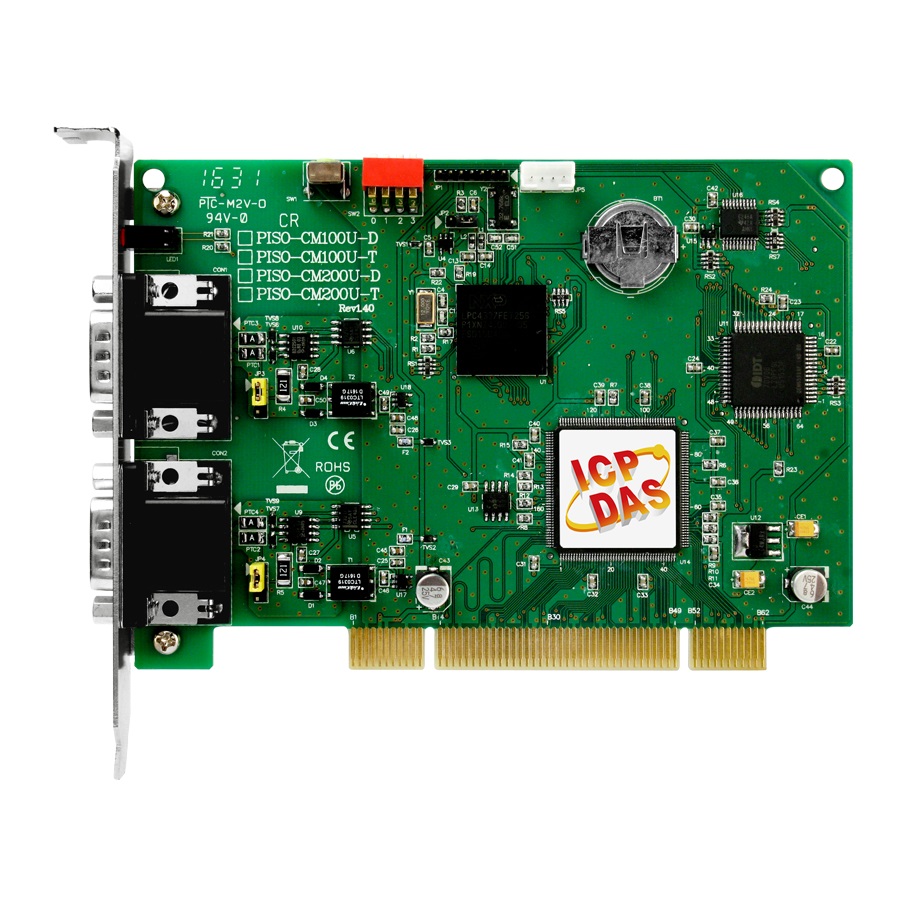

Плата PISO-CM200U-D от компании ICP DAS представляет собой высокопроизводительный интерфейсный адаптер для Controller Area Network (CAN) с двумя изолированными портами. Устройство предназначено для интеграции в системы с шиной Universal PCI, обеспечивая надежную и эффективную связь в промышленных приложениях.
Ключевые технические особенности платы PISO-CM200U-D включают:
- Встроенный 32-битный микропроцессор для обработки CAN-сообщений, что снижает нагрузку на центральный процессор компьютера.
- Контроллер Bosch C_CAN и приемопередатчик NXP 82C250, обеспечивающие высокую скорость передачи данных до 1 Мбит/с.
- Поддержка стандартов CAN 2.0A и 2.0B, что гарантирует совместимость с широким спектром устройств и систем.
- Встроенный реальный временной часы (RTC) для точной синхронизации временных меток сообщений.
- Буфер передачи/приема вместимостью до 256 CAN-сообщений, обеспечивающий эффективную обработку данных.
- Возможность циклической передачи сообщений с точностью ±1 мс, поддерживающая до 5 наборов циклических сообщений.
- Изоляция электрической цепи на уровне 3 кВ, обеспечивающая защиту от электромагнитных помех и повышающих надежность системы.
- Выбор терминального резистора 120 Ом с помощью джампера, упрощающий настройку сети.
- Габаритные размеры 150 x 121 x 22 мм, что позволяет интегрировать плату в различные корпуса и системы.
- Потребление тока 800 мА при +5 В, что соответствует стандартам энергопотребления для подобных устройств.
- Рабочий диапазон температур от 0 до +60 °C и температурный диапазон хранения от -20 до +70 °C, обеспечивающие стабильную работу в различных климатических условиях.
- Поддержка операционных систем Windows XP/7/8/10, что обеспечивает широкую совместимость с различными программными платформами.
Плата PISO-CM200U-D предназначена для использования в промышленных системах автоматизации, где требуется надежная и быстрая передача данных по сети CAN. Это может включать системы управления производственными процессами, мониторинг и управление оборудованием, а также интеграцию с другими промышленными устройствами, поддерживающими протокол CAN.
Преимущества использования платы PISO-CM200U-D включают:
- Высокая производительность благодаря встроенному микропроцессору и поддержке высоких скоростей передачи данных.
- Гибкость в настройке и расширении системы за счет поддержки двух изолированных портов CAN и возможности циклической передачи сообщений.
- Надежность обеспечивается изоляцией электрической цепи и широким диапазоном рабочих температур.
- Совместимость с различными операционными системами и программным обеспечением, включая библиотеки для VC++ 6.0 и VB.Net.
Интеграция платы PISO-CM200U-D в существующие системы автоматизации позволяет повысить эффективность и надежность передачи данных, обеспечивая высокую степень изоляции и защиты от внешних помех. Это делает устройство идеальным выбором для предприятий, стремящихся к модернизации и оптимизации своих промышленных коммуникационных сетей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 150 x 121 x 22 |
| Потребление тока | 800 мА при +5 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 2 |
| Изоляция | 3 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | Bosch C_CAN |
| Скорость передачи данных | до 1 Мбита/сек |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | DB9 'папа' |
| Библиотеки | VC++ 6.0 VB.Net |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) Universal PCI |
| Драйверы для ОС | Windows XP/7/8/10 |
| Тип устройства | Плата |
