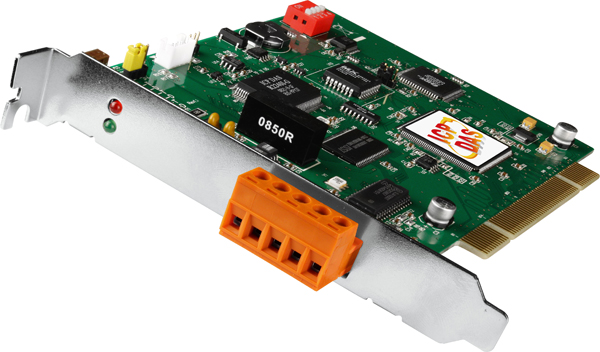

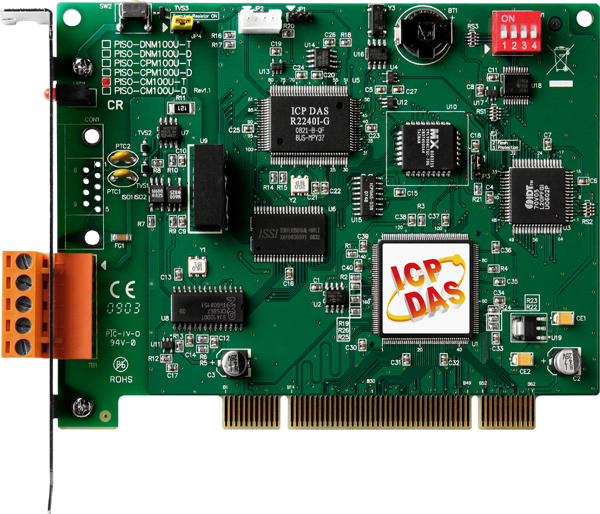

Плата PISO-CM100U-T CR от ICP DAS представляет собой программируемую PCI-карту с одним портом CAN, оснащенную изолированным защитным портом CAN. Она предназначена для интеграции в компьютерные системы, обеспечивая надежную и высокоскоростную связь по протоколу CAN.
Ключевые технические особенности платы PISO-CM100U-T CR включают:
- Производительный микропроцессор: 16-битный микроконтроллер с тактовой частотой 80 МГц, обеспечивающий эффективную обработку данных.
- Контроллер CAN: NXP SJA1000T, поддерживающий стандарты CAN 2.0A и CAN 2.0B, что гарантирует совместимость с широким спектром устройств.
- Приемопередатчик CAN: NXP 82C250, обеспечивающий надежную передачу и прием данных по шине CAN.
- Скорость передачи данных: до 1 Мбит/с, что соответствует требованиям высокоскоростных приложений.
- Изоляция: электрическая изоляция между портом CAN и компьютером на уровне 3 кВ, обеспечивающая защиту от помех и повышенную надежность системы.
- Терминальный резистор: 120 Ом, выбираемый с помощью джампера, что упрощает настройку и адаптацию к различным условиям эксплуатации.
- Поддержка операционных систем: Windows XP, 7, 8 и 10, что обеспечивает широкую совместимость с различными программными платформами.
- Программные библиотеки: поддержка VB 6.0, VC++ 6.0, BCB 6.0 и Delphi 4.0, что облегчает разработку и интеграцию приложений.
- Габаритные размеры: 138 x 22 x 105 мм, что позволяет устанавливать плату в стандартные слоты компьютера без дополнительных модификаций.
- Потребление тока: 300 мА при +5 В, что соответствует стандартным требованиям для PCI-устройств.
- Условия эксплуатации: рабочая температура от 0 до +60°C и влажность от 5 до 85% без конденсации, что делает плату подходящей для использования в различных промышленных условиях.
Плата PISO-CM100U-T CR предназначена для применения в промышленных системах, где требуется надежная и быстрая передача данных по протоколу CAN. Она идеально подходит для интеграции в системы автоматизации, управления оборудованием, мониторинга и диагностики, а также в транспортных и энергетических отраслях.
Преимущества использования платы PISO-CM100U-T CR включают:
- Высокая производительность: благодаря мощному микропроцессору и поддержке высокоскоростной передачи данных до 1 Мбит/с.
- Надежность: изоляция на уровне 3 кВ и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Гибкость настройки: возможность выбора терминального резистора и поддержка различных операционных систем и программных библиотек упрощают интеграцию в существующие системы.
- Компактность: небольшие габаритные размеры позволяют устанавливать плату в стандартные слоты компьютера без необходимости дополнительных модификаций.
Плата PISO-CM100U-T CR от ICP DAS является надежным и эффективным решением для интеграции интерфейса CAN в компьютерные системы, обеспечивая высокоскоростную и безопасную передачу данных в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 138 x 22 x 105 |
| Потребление тока | 300 мА при +5 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 1 |
| Изоляция | 2.5 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | до 1 Мбита/сек |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | Клемма |
| Библиотеки | VB 6.0 VC++ 6.0 BCB 6.0 Delphi 4.0 |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) Universal PCI |
| Драйверы для ОС | Windows XP/7/8/10 |
| Количество последовательных портов | 1 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Серия устройства | PISO серия |
