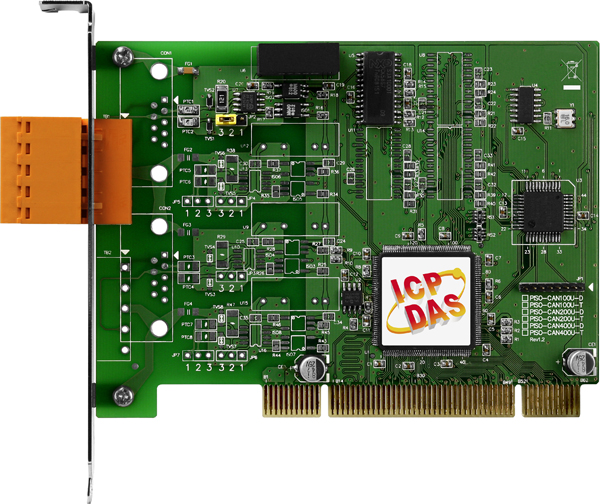

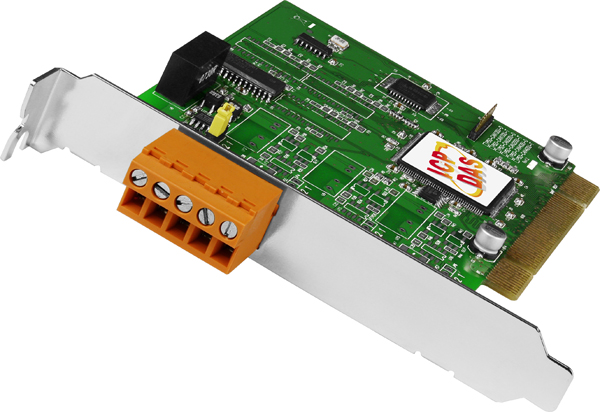

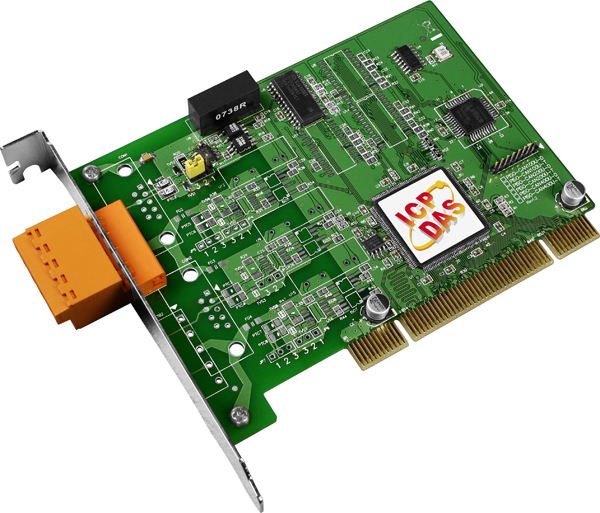

Плата PISO-CAN100U-T CR — это 1-портовая изолированная PCI плата для коммуникации по протоколу CAN, предназначенная для интеграции в компьютеры с шиной Universal PCI. Она обеспечивает надежную и высокоскоростную связь в промышленных системах автоматизации и управления.
Ключевые технические особенности:
- Контроллер CAN: NXP SJA1000T, обеспечивающий эффективную обработку сообщений и поддержку различных режимов работы.
- Приемопередатчик CAN: NXP 82C250, гарантирует надежную передачу и прием данных по шине CAN.
- Скорость передачи данных: до 1 Мбит/с, что соответствует требованиям большинства промышленных приложений.
- Изоляция электрической цепи: 3 кВ, обеспечивающая защиту от электромагнитных помех и повышающих надежность системы.
- Терминальный резистор: 120 Ом, выбираемый с помощью джампера, для оптимизации сигналов на шине CAN.
- Разъем порта CAN: 5-контактная винтовая клемма, обеспечивающая надежное подключение к сети CAN.
- Совместимость с операционными системами: Windows XP/7/8/10, что упрощает интеграцию в существующие системы.
- Размеры платы: 126 x 22 x 85 мм, что позволяет устанавливать ее в стандартные корпуса компьютеров.
- Потребление тока: 225 мА при +5 В, что соответствует стандартам энергопотребления для подобных устройств.
- Рабочая температура: от 0 до +60°C, что делает плату подходящей для эксплуатации в различных климатических условиях.
- Рабочая влажность: от 5% до 85% без образования конденсата, расширяя диапазон условий эксплуатации.
- Температура хранения: от -20 до +70°C, обеспечивая сохранность устройства при транспортировке и хранении.
Области применения и целевая аудитория:
Плата PISO-CAN100U-T CR предназначена для использования в промышленных системах автоматизации, включая управление машинами, сбор данных с датчиков, системы мониторинга и управления в реальном времени. Она идеально подходит для интеграторов систем, разработчиков программного обеспечения и инженеров, работающих в области промышленной автоматизации и управления.
Преимущества и совместимость:
- Изоляция: 3 кВ изоляция электрической цепи и 2,5 кВ изоляция последовательных портов обеспечивают защиту от электромагнитных помех и повышают надежность системы.
- Гибкость подключения: Возможность выбора между 5-контактной винтовой клеммой и 9-контактным D-sub разъемом для подключения к сети CAN.
- Программное обеспечение: Поддержка библиотек для LabView, DASYLab, InduSoft, VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net, что облегчает разработку приложений для взаимодействия с устройством.
- Совместимость с шиной PCI: Поддержка как 5 В, так и 3,3 В PCI шины, что расширяет возможности установки в различные системы.
- Драйверы для ОС: Доступность драйверов для Windows XP/7/8/10 обеспечивает легкую интеграцию в существующие системы.
Плата PISO-CAN100U-T CR является надежным и эффективным решением для интеграции интерфейса CAN в компьютерные системы, обеспечивая высокоскоростную и изолированную связь для промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 126 x 22 x 85 |
| Потребление тока | 225 мА при +5 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 1 |
| Изоляция | 2.5 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | до 1 Мбита/сек |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | Клемма |
| Библиотеки | LabView DASYLab InduSoft VB 6.0 VC++ 6.0 BCB 6.0 Delphi 4.0 C#.Net VB.Net |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) Universal PCI |
| Драйверы для ОС | Windows XP/7/8/10 |
| Количество последовательных портов | 1 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Серия устройства | PISO серия |
