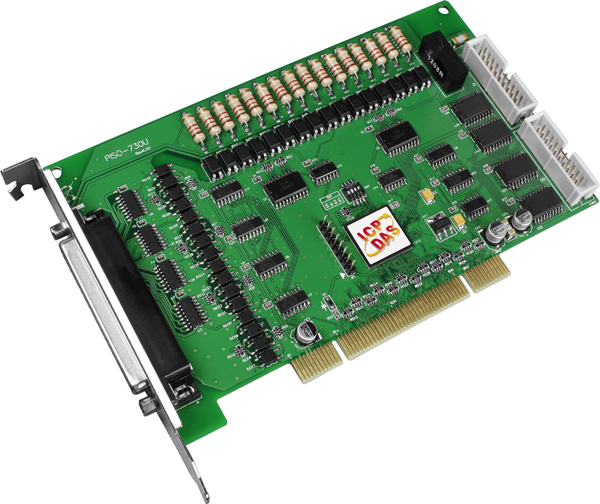

Плата PISO-730U-5V CR Universal PCI Bus, 32-channel isolated digital I/O (Input Logic High: 5~12 V)

Плата PISO-730U-5V CR от компании ICP DAS представляет собой универсальный PCI-адаптер, оснащённый 32 каналами дискретного ввода/вывода, из которых 16 каналов изолированы, а 16 — неизолированы. Изолированные каналы обеспечивают защиту от перенапряжений и помех, что повышает надёжность системы в промышленных условиях.

Ключевые технические особенности платы включают:

• Напряжение изоляции: 3750 В для входных и выходных каналов, что гарантирует защиту от высоковольтных импульсов и повышает долговечность устройства.
• Тип каналов изолированного дискретного вывода: открытый коллектор, Sink (PNP), обеспечивающий совместимость с различными типами нагрузок и возможность подключения к различным устройствам.
• Частота отклика: изолированные каналы — 4 кГц, неизолированные — 1,2 МГц, что позволяет эффективно обрабатывать сигналы с различными требованиями к скорости отклика.
• Входное сопротивление: 1,2 кОм, обеспечивающее оптимальную нагрузку для входных сигналов и минимизирующее искажения.
• Потребление тока: 600 мА при +5 В, что соответствует стандартам энергопотребления для подобных устройств.
• Габаритные размеры: 180 x 105 x 22 мм, что позволяет интегрировать плату в стандартные корпуса и системы.
• Рабочая температура: от 0 до +60°C, что делает плату пригодной для эксплуатации в различных климатических условиях.
• Рабочая влажность: от 5% до 85% без образования конденсата, что расширяет область применения устройства.

Плата PISO-730U-5V CR предназначена для использования в системах автоматизации, где требуется надёжный и быстрый обмен дискретными сигналами. Она идеально подходит для:

• Систем управления технологическими процессами, где необходима изоляция входных и выходных сигналов для защиты оборудования.
• Мониторинга и управления промышленным оборудованием, требующим быстрого отклика и защиты от помех.
• Интеграции в системы сбора данных, где важно обеспечить надёжную изоляцию сигналов для повышения точности измерений.

Преимущества платы PISO-730U-5V CR включают:

• Высокая степень изоляции: защита входных и выходных каналов от перенапряжений и помех, что повышает надёжность системы.
• Гибкость подключения: возможность работы с различными типами нагрузок благодаря открытым коллекторным выходам.
• Совместимость: поддержка стандартной шины Universal PCI, что обеспечивает лёгкую интеграцию в существующие системы.
• Универсальность: возможность использования как в изолированных, так и в неизолированных конфигурациях, в зависимости от требований приложения.

Плата PISO-730U-5V CR от ICP DAS является надёжным решением для задач дискретного ввода/вывода в промышленных системах, обеспечивая высокую степень изоляции, гибкость подключения и совместимость с различными типами оборудования.

Основные характеристики:
