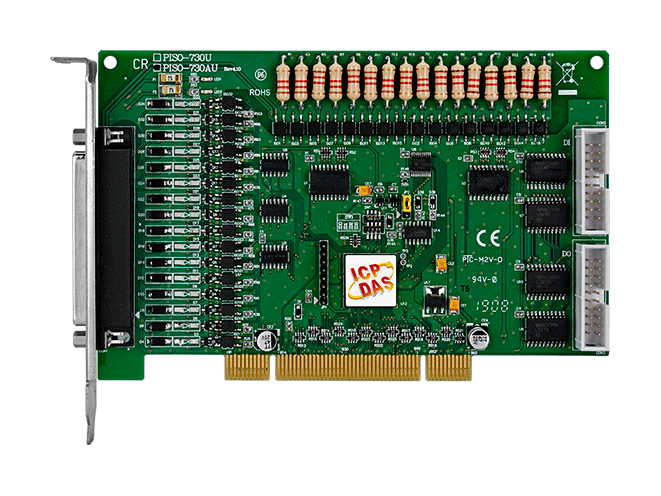

Плата PISO-730AU-5V CR Universal PCI, 32-ch Isolated Digital I/O and 32-ch Digital I/O Board (Curren

Плата PISO-730AU-5V CR от компании ICP DAS представляет собой универсальный PCI-адаптер, оснащённый 32 каналами дискретного ввода/вывода. Из них 16 каналов обеспечивают гальванически изолированный ввод/вывод, а остальные 16 — неизолированный. Это решение предназначено для интеграции в системы автоматизации, где требуется надёжная изоляция сигналов и высокая степень совместимости с различными устройствами.

Ключевые технические особенности платы включают:

• Гальваническая изоляция: Напряжение изоляции входов и выходов достигает 3750 В, что обеспечивает защиту от помех и повышает надёжность системы.
• Типы каналов: Изолированные каналы дискретного ввода/вывода работают в режиме открытого коллектора (Source, PNP), а неизолированные — совместимы с логическими уровнями 5 В/TTL.
• Входное сопротивление: Для изолированных входов составляет 1,2 кОм при мощности 1 Вт, что способствует точному считыванию сигналов.
• Выходной ток: Каждый изолированный выход способен выдерживать ток до 100 мА при напряжении до 30 В, обеспечивая возможность управления различными устройствами.
• Преобразователь DC/DC: Встроенный преобразователь с изоляцией 3000 В постоянного тока повышает устойчивость к внешним помехам.
• Габариты: Компактные размеры 163,68 x 105,06 мм позволяют интегрировать плату в ограниченные пространства.
• Потребление тока: При рабочем напряжении 5 В плата потребляет 640 мА, что соответствует стандартам энергосбережения.
• Рабочие условия: Плата функционирует при температуре от 0 до +60°C и влажности от 5% до 85% без конденсации, что делает её подходящей для различных промышленных сред.

Области применения платы PISO-730AU-5V CR включают:

• Системы автоматизации: Используется для сбора и управления сигналами в автоматизированных процессах.
• Контроль и измерения: Применяется в системах мониторинга и контроля технологических процессов.
• Интеграция с промышленным оборудованием: Совместима с различными устройствами, требующими изолированного ввода/вывода сигналов.

Преимущества платы PISO-730AU-5V CR:

• Высокая степень изоляции: Защищает систему от электрических помех и повышает надёжность работы.
• Гибкость подключения: Возможность работы как с изолированными, так и с неизолированными сигналами.
• Компактность: Малые размеры облегчают установку в ограниченных пространствах.
• Широкий диапазон рабочих температур: Обеспечивает стабильную работу в различных климатических условиях.

Плата PISO-730AU-5V CR является надёжным и эффективным решением для задач, связанных с дискретным вводом/выводом в промышленных системах автоматизации, обеспечивая высокую степень изоляции и совместимость с различным оборудованием.

Основные характеристики:
