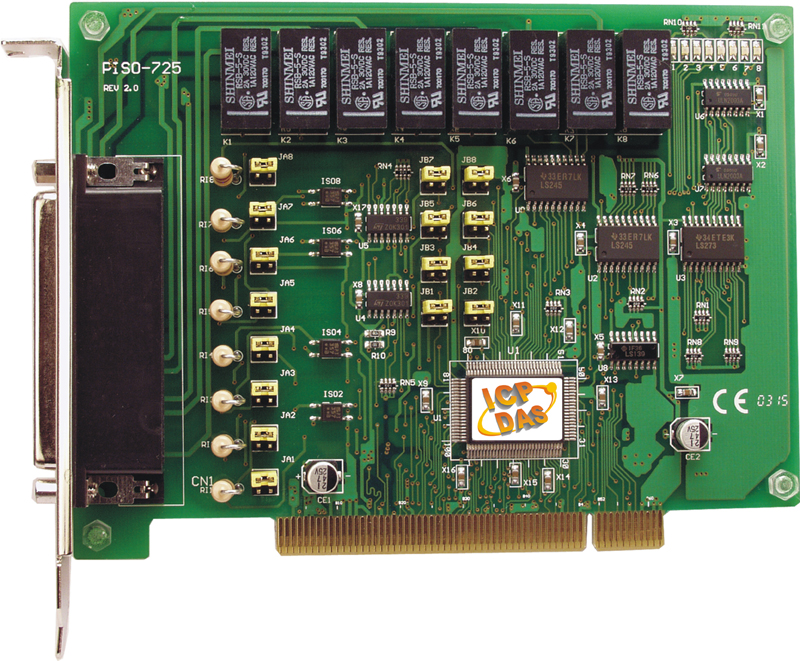

Плата PISO-725 CR от компании ICP DAS представляет собой PCI-совместимый адаптер, оснащённый 8 каналами дискретного ввода и 8 каналами релейного вывода с гальванической изоляцией. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и изолированного ввода/вывода сигналов.
Ключевые технические особенности платы PISO-725 CR включают:
- Гальваническая изоляция: Напряжение изоляции составляет 3750 В, обеспечивая защиту от помех и предотвращая влияние высоковольтных сигналов на систему.
- Дискретный ввод: 8 каналов с входным сопротивлением 1,2 кОм, поддерживающие логические уровни 0 (0–1 В) и 1 (9–24 В), что позволяет подключать различные устройства с различными выходными уровнями.
- Релейный вывод: 8 каналов типа Form C с механической износостойкостью до 100 000 переключений, временем переключения 5 мс и временем восстановления 10 мс. Реле способны переключать нагрузки до 0,3 А при 120 В переменного тока и 1 А при 30 В постоянного тока, что делает их подходящими для управления различными исполнительными механизмами.
- Электропитание: Плата потребляет 300 мА при 5 В, что соответствует стандартным требованиям для PCI-устройств и обеспечивает эффективное использование ресурсов системы.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C и влажность от 5% до 85% без конденсации позволяют использовать плату в различных промышленных средах.
- Размеры: Компактные габариты 150 x 110 x 22 мм облегчают установку в ограниченных пространствах.
Плата PISO-725 CR находит применение в различных областях промышленности, включая системы управления технологическими процессами, автоматизацию зданий, системы мониторинга и контроля, а также в оборудовании для тестирования и диагностики. Её способность обеспечивать изолированный ввод/вывод сигналов делает её идеальной для защиты чувствительных компонентов системы от помех и перенапряжений.
Преимущества платы PISO-725 CR включают:
- Надёжность: Высокая механическая износостойкость реле и гальваническая изоляция обеспечивают долговечность и стабильную работу в течение длительного времени.
- Гибкость: Поддержка различных логических уровней входных сигналов и возможность управления разнообразными исполнительными механизмами через релейные выходы.
- Совместимость: Стандартный интерфейс PCI и компактные размеры позволяют легко интегрировать плату в существующие системы без необходимости значительных изменений в инфраструктуре.
Плата PISO-725 CR является эффективным решением для предприятий, требующих надёжного и изолированного ввода/вывода сигналов в системах автоматизации, обеспечивая высокую степень защиты и гибкость в эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Разъемы для подключеня устройств ввода/вывода | DB37 "мама" |
| Габаритные размеры, мм | 150 x 110 x 22 |
| Потребление тока | 300 мА @ 5 В |
| Частота отклика | 4 кГц |
| Количество каналов релейного вывода | 8 |
| Тип компьютерной шины | PCI |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 8 |
| Напряжение изоляции, В | 3750 |
| Напряжение лог. 0 | 0 ~ +1 В |
| Напряжение лог. 1 | 9 ~ 24 В |
| Входное сопротивление | 1.2 кОм |
| Время переключения реле | 5 мс |
| Тип каналов релейного вывода | Form C |
| Время восстановления | 10 мс |
| Механическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 0.3 А @ 120 В пост./пер.; 1 А @ 30 В пост. |
