Плата PISO-1730U CR Universal PCI, 32-channel Optically Isolated Digital Input and 32-channel Optica

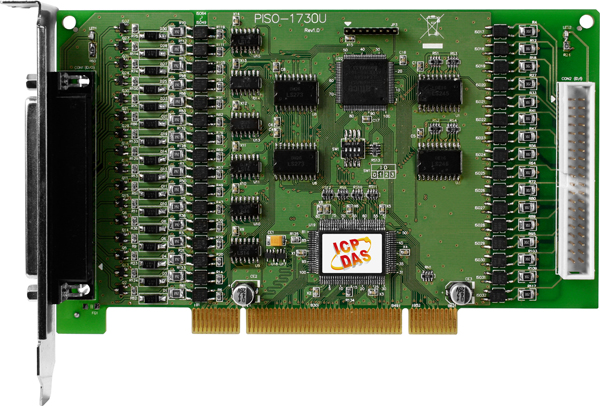

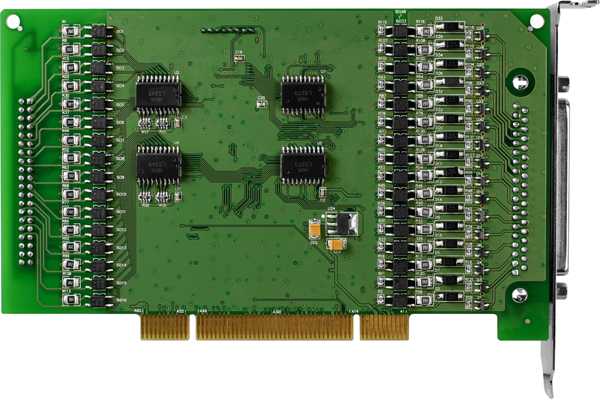

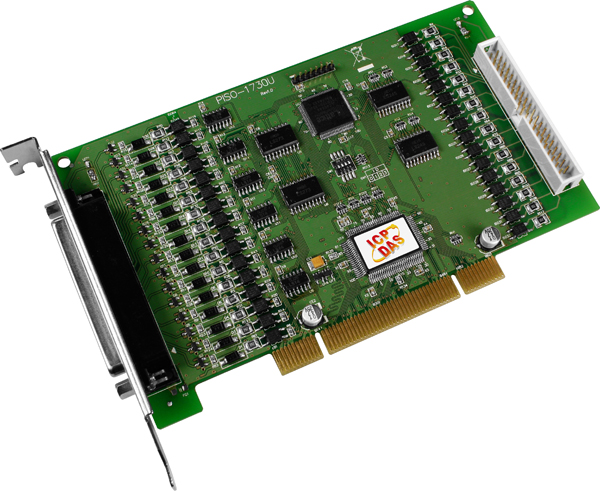

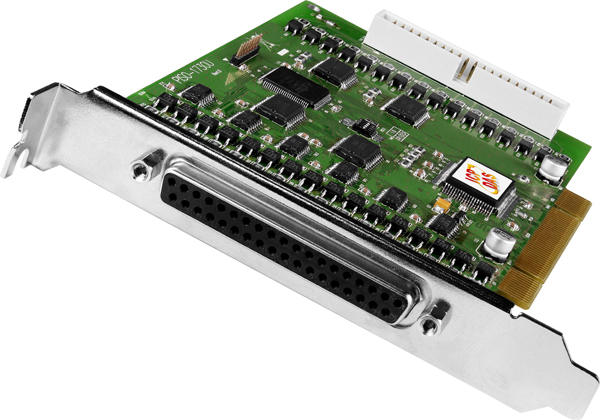

Плата PISO-1730U CR от компании ICP DAS представляет собой универсальную PCI-карту, оснащенную 32 каналами оптически изолированного цифрового ввода и 32 каналами оптически изолированного цифрового вывода с открытым коллектором (тип Sink, NPN). Это решение предназначено для интеграции в системы промышленной автоматизации, требующие надежной изоляции и защиты от электромагнитных помех.

Ключевые технические особенности платы PISO-1730U CR включают:

• Универсальный интерфейс PCI: поддержка 3,3 В/5 В PCI-шины обеспечивает совместимость с различными системами.
• Оптическая изоляция: каждый канал ввода и вывода оснащен оптическим изолятором, обеспечивая защиту от высоковольтных импульсов и предотвращая влияние помех.
• Гальваническая развязка: встроенный DC/DC преобразователь с изоляцией 3000 ВDC и защита по изоляции 3750 В переменного тока гарантируют надежную работу в промышленных условиях.
• Частота отклика: 4 кГц, что обеспечивает быструю обработку сигналов.
• Питание: потребление тока 600 мА при +5 В.
• Габаритные размеры: 180 x 105 x 22 мм, что позволяет интегрировать плату в различные корпуса и системы.
• Рабочие условия: температура эксплуатации от 0 до +60 °C, влажность 5–85% без конденсации.

Области применения платы PISO-1730U CR включают:

• Промышленная автоматизация: интеграция в системы управления для сбора и обработки сигналов с различных датчиков и исполнительных механизмов.
• Системы мониторинга: использование в качестве интерфейса для подключения датчиков температуры, давления, уровня и других параметров.
• Контроль и управление: применение в системах контроля доступа, сигнализации и управления оборудованием.

Преимущества платы PISO-1730U CR:

• Надежность: оптическая изоляция и гальваническая развязка обеспечивают защиту от высоковольтных импульсов и электромагнитных помех, повышая надежность системы.
• Универсальность: поддержка различных операционных систем, включая Windows и Linux, а также предоставление драйверов и примеров программного обеспечения для различных языков программирования, таких как C++, Visual Basic, LabVIEW и других, упрощают процесс разработки и интеграции.
• Гибкость: возможность настройки идентификатора карты (Card ID) позволяет легко различать несколько установленных плат в одной системе, что упрощает процесс конфигурации и диагностики.

Плата PISO-1730U CR является эффективным решением для интеграции в системы промышленной автоматизации, требующие надежной изоляции и защиты от помех, обеспечивая высокую производительность и гибкость при разработке и эксплуатации.

Основные характеристики:
