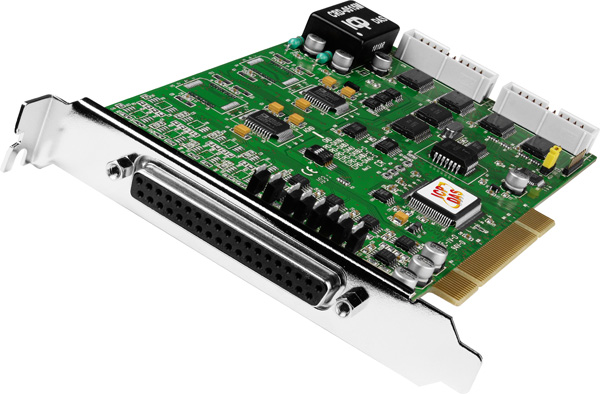

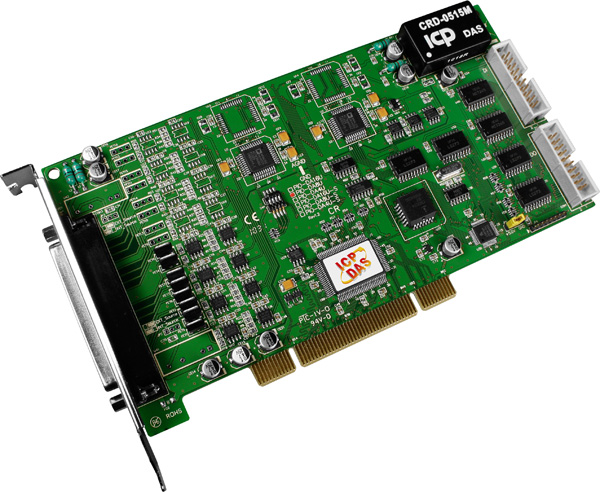

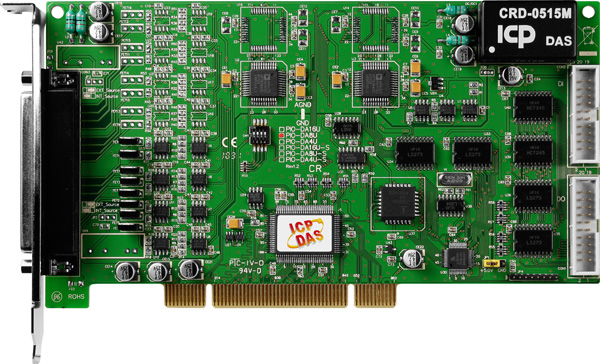

Плата PIO-DA8U CR от ICP DAS представляет собой универсальную PCI-карту, предназначенную для интеграции в системы автоматизации и управления. Она обеспечивает высококачественные функции ввода-вывода, включая 8 каналов аналогового вывода, 16 каналов дискретного ввода и 16 каналов дискретного вывода, что делает ее идеальным решением для задач, требующих точного и надежного управления сигналами.
Ключевые технические особенности платы PIO-DA8U CR включают:
- Аналоговый вывод: 8 каналов с разрешением 14 бит, диапазоном выходного сигнала по напряжению ±10 В и по току 0–20 мА. Точность ЦАП составляет ±0,04% при 25°C.
- Дискретный ввод: 16 каналов с уровнями логических сигналов 0–0,8 В для логического 0 и 2–5 В для логического 1.
- Дискретный вывод: 16 каналов с выходным напряжением 0–5 В и максимальным выходным током 0,8 мА. Частота отклика достигает 1 МГц.
- Счетчик/таймер: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 4 МГц.
- Эталонные часы: Внутренние, с частотой 4 МГц.
- Электропитание: Потребление тока 800 мА при +5 В.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -20 до +70°C, рабочая влажность 5–85% без образования конденсата.
- Габаритные размеры: 188 x 105,1 мм.
Плата PIO-DA8U CR предназначена для использования в различных областях промышленной автоматизации, включая системы управления процессами, мониторинг и управление оборудованием, а также в приложениях, требующих точного и быстрого ввода-вывода сигналов. Ее возможности по интеграции с другими устройствами и системами делают ее универсальным решением для широкого спектра задач.
Преимущества платы PIO-DA8U CR включают:
- Высокая точность и надежность: Точные аналоговые и цифровые сигналы обеспечивают стабильную работу системы.
- Гибкость в применении: Поддержка различных уровней логических сигналов и диапазонов выходных сигналов позволяет адаптировать плату под конкретные требования.
- Простота интеграции: Совместимость с операционными системами Windows и Linux, а также поддержка популярных сред разработки, таких как LabVIEW, Delphi и Visual Studio, упрощают процесс интеграции.
- Компактные размеры: Компактные габариты платы облегчают ее установку в ограниченных пространствах.
Плата PIO-DA8U CR от ICP DAS является надежным и эффективным решением для задач промышленной автоматизации, обеспечивая высококачественный ввод-вывод сигналов и гибкость в применении.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 800 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов ЦАП | 8 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Точность ЦАП | ±0.04% при 25°C, ±10 В ±0.04% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
