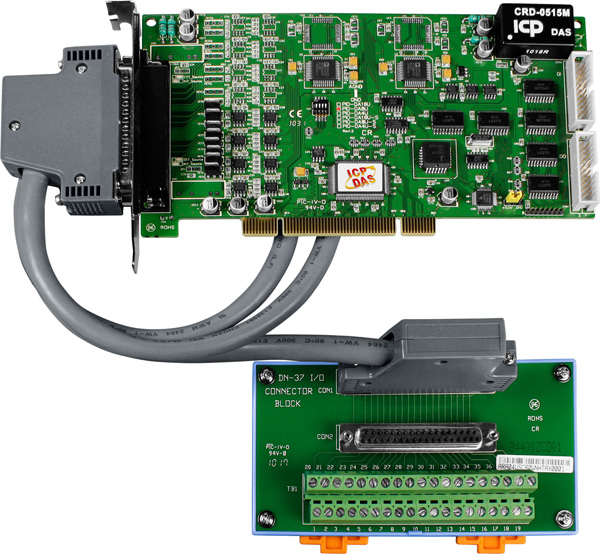

Плата PIO-DA8U/S CR от компании ICP DAS представляет собой многофункциональный адаптер Universal PCI, предназначенный для реализации задач аналогового и цифрового ввода-вывода в промышленных системах автоматизации. Устройство оснащено 8 каналами аналогового вывода (ЦАП), 16 каналами дискретного ввода и 16 каналами дискретного вывода, что обеспечивает гибкость и расширенные возможности при интеграции в различные системы управления.
Ключевые технические особенности платы PIO-DA8U/S CR включают:
- Аналоговый вывод: 8 каналов с разрешением 14 бит, поддерживающие диапазоны выходных сигналов по напряжению ±10 В и по току 0–20 мА, что позволяет точно управлять аналоговыми устройствами.
- Дискретный ввод: 16 каналов с уровнями логических сигналов 0–0.8 В для логического "0" и 2–5 В для логического "1", обеспечивая совместимость с различными цифровыми устройствами.
- Дискретный вывод: 16 каналов с выходным напряжением 0–5 В и максимальным выходным током 2.4 мА, подходящие для управления низковольтными цифровыми нагрузками.
- Счетчики: 3 канала с максимальной частотой 4 кГц и разрешением 16 бит, предназначенные для измерения частоты или импульсов в реальном времени.
- Электропитание: Потребление тока 800 мА при +5 В, что соответствует стандартным требованиям для PCI-устройств.
- Условия эксплуатации: Рабочая температура от 0 до +60°C и рабочая влажность от 5 до 85% без образования конденсата, что обеспечивает надежную работу в различных промышленных условиях.
- Габариты: Компактные размеры 188 x 105.1 мм, позволяющие установить плату в стандартные корпуса компьютеров.
Плата PIO-DA8U/S CR предназначена для использования в системах автоматизации, где требуется интеграция аналогового и цифрового ввода-вывода. Это может включать управление промышленными процессами, мониторинг оборудования, сбор данных с датчиков и управление исполнительными механизмами. Устройство совместимо с операционными системами Windows (XP, 7, 8, Vista) и Linux (ядро 2.6), а также поддерживает среды разработки, такие как Visual C++, Visual Basic, Delphi, C++ Builder и LabVIEW, что облегчает процесс интеграции и разработки приложений.
Среди преимуществ платы PIO-DA8U/S CR можно отметить:
- Гибкость конфигурации: Возможность работы с различными типами сигналов и устройств благодаря широкому диапазону входных и выходных параметров.
- Надежность: Спроектирована для работы в промышленных условиях с учетом требований к температуре и влажности, что обеспечивает долгосрочную эксплуатацию.
- Совместимость: Поддержка популярных операционных систем и сред разработки, что упрощает интеграцию в существующие системы и ускоряет процесс разработки.
Плата PIO-DA8U/S CR является эффективным решением для предприятий, требующих надежного и гибкого устройства для аналогового и цифрового ввода-вывода в системах автоматизации, обеспечивая высокую точность и стабильность работы в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 800 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 А при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов ЦАП | 8 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Точность ЦАП | ±0.04% при 25°C, ±10 В ±0.04% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
