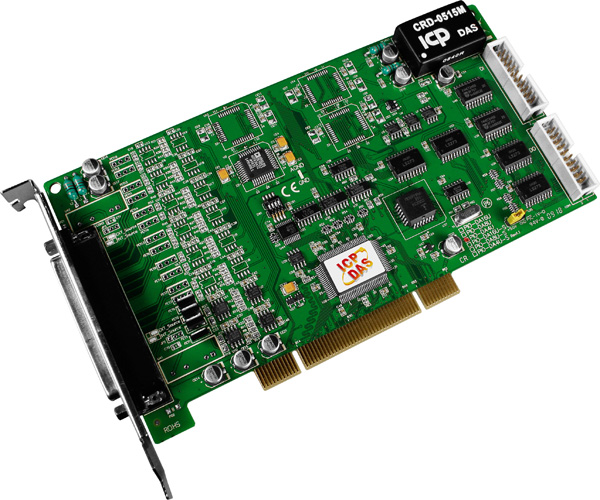

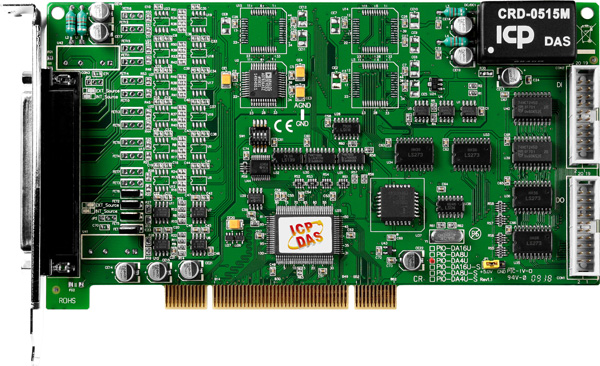

Плата PIO-DA4U CR от компании ICP DAS представляет собой универсальную PCI-карту, предназначенную для расширения функциональности промышленных компьютеров за счет интеграции 4 каналов аналогового вывода, 16 каналов дискретного ввода и 16 каналов дискретного вывода. Это решение идеально подходит для задач, требующих точного управления и мониторинга в реальном времени.
Ключевые технические особенности платы PIO-DA4U CR включают:
- Аналоговый вывод: 4 канала с разрешением 14 бит, обеспечивающие диапазоны выходных сигналов по напряжению: ±10 В, ±5 В, 0–10 В и 0–5 В, а также по току: 0–20 мА и 4–20 мА.
- Дискретный ввод: 16 каналов с частотой отклика 1 МГц, поддерживающие уровни логических сигналов 0 (до 0,8 В) и 1 (от 2 В).
- Дискретный вывод: 16 каналов с максимальной нагрузочной способностью 2,4 мА при 0,8 В (sink) и 0,8 мА при 2,0 В (source), частота отклика 1 МГц.
- Счетчик/таймер: 3 канала с максимальным разрешением 16 бит и частотой до 4 МГц, что позволяет точно измерять частоту и импульсы.
- Электропитание: Потребление тока 600 мА при +5 В, что обеспечивает эффективное использование ресурсов системы.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C, рабочая влажность 5–85% без конденсации.
- Размеры и монтаж: Габариты 188 x 105,1 мм, установка в слот Universal PCI, вес 0,14 кг.
Плата PIO-DA4U CR находит применение в различных областях промышленности, включая автоматизацию процессов, системы управления оборудованием, сбор и обработку данных с датчиков, а также в задачах, требующих точного контроля и мониторинга. Ее возможности позволяют интегрировать устройство в существующие системы, обеспечивая расширение функциональности без необходимости значительных изменений в инфраструктуре.
Преимущества использования платы PIO-DA4U CR включают:
- Гибкость конфигурации: Возможность выбора различных диапазонов выходных сигналов по напряжению и току, что позволяет адаптировать устройство под конкретные требования приложения.
- Высокая скорость отклика: Частота отклика 1 МГц для дискретных входов и выходов, что обеспечивает быструю обработку сигналов в реальном времени.
- Компактность и простота установки: Стандартные габариты и монтаж в слот Universal PCI упрощают интеграцию в существующие системы.
- Надежность в различных условиях: Широкий диапазон рабочих температур и влажности позволяет использовать плату в разнообразных промышленных средах.
Совместимость с операционными системами Windows (XP, 7, 8, Vista) и Linux (ядро 2.6) обеспечивает легкую интеграцию в существующие программные среды. Поддержка различных сред разработки, таких как Visual C++, Visual Basic, Delphi, LabVIEW и других, позволяет разработчикам эффективно создавать и внедрять приложения, использующие возможности платы PIO-DA4U CR.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 600 мА @ +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В |
| Вес нетто, кг | 0.14 |
| Количество каналов ЦАП | 4 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
