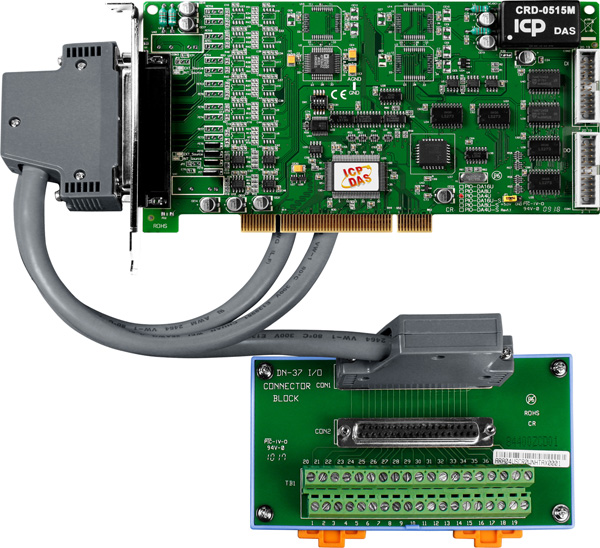

Плата PIO-DA4U/S CR от ICP DAS представляет собой многофункциональную плату расширения для компьютеров с интерфейсом Universal PCI, предназначенную для реализации задач аналогового и цифрового ввода-вывода в промышленных системах автоматизации. Она оснащена четырьмя каналами 14-битного цифро-аналогового преобразования (ЦАП), 16 каналами дискретного ввода и 16 каналами дискретного вывода, что обеспечивает гибкость и высокую точность при работе с различными сигналами.
Ключевые технические особенности платы PIO-DA4U/S CR включают:
- Аналоговый вывод: четыре канала 14-битного ЦАП с диапазоном выходных сигналов по напряжению от ±10 В до ±5 В и по току от 0 до 20 мА, что позволяет точно управлять аналоговыми устройствами в различных приложениях.
- Цифровой ввод: 16 каналов с совместимостью 5 В/TTL, обеспечивающих надежный сбор данных от различных датчиков и устройств. Напряжение логического "0" не превышает 0,8 В, а логического "1" составляет не менее 2 В, что соответствует стандартам TTL.
- Цифровой вывод: 16 каналов с выходным напряжением от 0 до 5 В и нагрузочной способностью до 2,4 мА при 0,8 В, что подходит для управления различными исполнительными механизмами и индикаторами.
- Счетчик/таймер: три канала с максимальным разрешением 16 бит и частотой тактовых импульсов до 4 МГц, что позволяет точно измерять время и частоту сигналов в системах контроля и управления.
- Интерфейс: поддержка системной шины Universal PCI, обеспечивающая совместимость с широким спектром компьютеров и серверов, а также упрощает интеграцию в существующие системы.
- Условия эксплуатации: рабочая температура от 0 до +60 °C и влажность от 5% до 85% без конденсации, что делает плату надежной в различных промышленных условиях.
- Размеры: габариты 188 x 105,1 мм, что соответствует стандартному форм-фактору и облегчает установку в корпуса компьютеров.
Плата PIO-DA4U/S CR предназначена для использования в различных областях промышленной автоматизации, включая системы сбора данных, управление процессами, мониторинг и диагностику оборудования. Ее возможности по аналоговому и цифровому вводу-выводу делают ее универсальным решением для интеграции в системы управления и контроля.
Преимущества использования платы PIO-DA4U/S CR включают:
- Высокая точность и надежность: 14-битное разрешение ЦАП и точность ±0,04% при 25°C обеспечивают стабильную работу в критически важных приложениях.
- Гибкость в настройке: возможность выбора диапазона выходных сигналов по напряжению и току позволяет адаптировать плату под конкретные требования системы.
- Совместимость: поддержка различных операционных систем, включая Windows и Linux, а также наличие драйверов и библиотек для популярных сред разработки, таких как LabVIEW и MATLAB, упрощают процесс интеграции и разработки приложений.
- Надежность в эксплуатации: широкий диапазон рабочих температур и влажности, а также стандартные габариты делают плату подходящей для использования в различных промышленных условиях.
Плата PIO-DA4U/S CR от ICP DAS является эффективным и надежным решением для реализации задач аналогового и цифрового ввода-вывода в промышленных системах, обеспечивая высокую точность, гибкость и совместимость с различными устройствами и программным обеспечением.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 600 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 А при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов ЦАП | 4 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Точность ЦАП | ±0.04% при 25°C, ±10 В ±0.04% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
