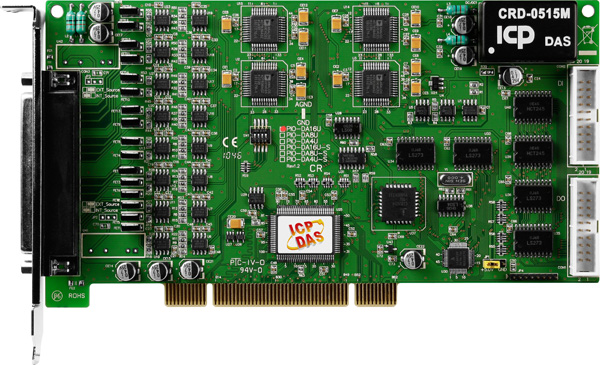

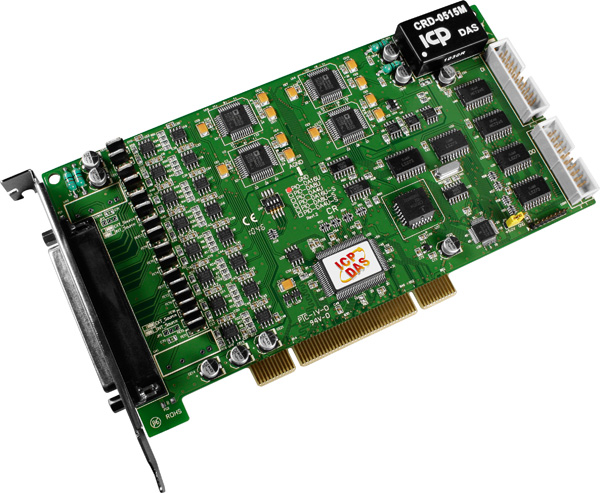

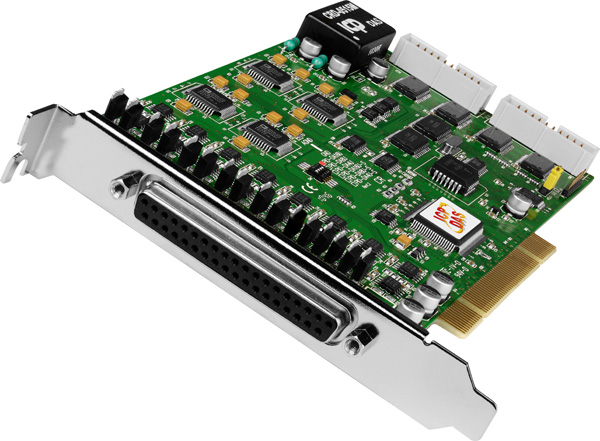

Плата PIO-DA16U CR от компании ICP DAS представляет собой универсальную PCI-карту, оснащенную 16 каналами аналогового вывода (ЦАП), 16 каналами цифрового ввода (DI) и 16 каналами цифрового вывода (DO). Это решение предназначено для интеграции в системы автоматизации и контроля, требующие высокоточных и надежных операций ввода-вывода.
Ключевые технические особенности платы PIO-DA16U CR включают:
- Аналоговый вывод: 16 каналов с разрешением 14 бит, обеспечивающих точность ±0,04% при 25°C и диапазоном выходных сигналов по напряжению ±10 В или по току 0–20 мА (sink).
- Цифровой ввод: 16 каналов с частотой отклика 1 МГц, поддерживающих уровни 5 В/TTL. Напряжение логического "0" не превышает 0,8 В, а логического "1" составляет не менее 2 В.
- Цифровой вывод: 16 каналов с частотой отклика 1 МГц. Напряжение логического "0" не превышает 0,8 В, а логического "1" составляет не менее 2 В. Нагрузочная способность выходов: Sink: 2,4 мА при 0,8 В; Source: 0,8 мА при 2,0 В.
- Счетчик/таймер: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов до 4 МГц, что позволяет точно измерять частоту и длительность сигналов.
- Питание: Потребление тока составляет 1400 мА при напряжении +5 В, что необходимо учитывать при проектировании системы питания.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -20 до +70°C, рабочая влажность от 5% до 85% без образования конденсата, что обеспечивает надежную работу в различных климатических условиях.
- Размеры: Габаритные размеры платы составляют 188 x 105,1 мм, что соответствует стандартному форм-фактору PCI и обеспечивает совместимость с большинством промышленных компьютеров.
Плата PIO-DA16U CR предназначена для использования в различных областях промышленности, включая системы автоматизации, контроль и управление технологическими процессами, а также в приложениях, требующих точного и быстрого ввода-вывода сигналов. Ее возможности позволяют эффективно решать задачи, связанные с измерением, контролем и управлением в реальном времени.
Преимущества платы PIO-DA16U CR включают:
- Гибкость конфигурации: Каждый канал может быть индивидуально настроен как для аналогового, так и для цифрового ввода или вывода, что позволяет адаптировать плату под конкретные требования приложения.
- Простота калибровки: Поддержка программной калибровки упрощает процесс настройки и повышает точность измерений, устраняя необходимость в ручной настройке.
- Совместимость: Плата поддерживает как 5 В, так и 3,3 В PCI-шину, обеспечивая совместимость с различными системами и расширяя возможности интеграции.
- Надежность: Спроектирована для работы в широком диапазоне температур и влажности, что делает ее подходящей для эксплуатации в различных промышленных условиях.
При интеграции платы PIO-DA16U CR в систему автоматизации рекомендуется учитывать требования к электропитанию и условия эксплуатации, а также обеспечить соответствующие механические и электрические соединения для надежной работы устройства.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота тактовых импульсов, МГц | 4 |
| Совместимость каналов | 5 В/ТТЛ |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 1400 мА @ +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В |
| Количество каналов ЦАП | 16 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
