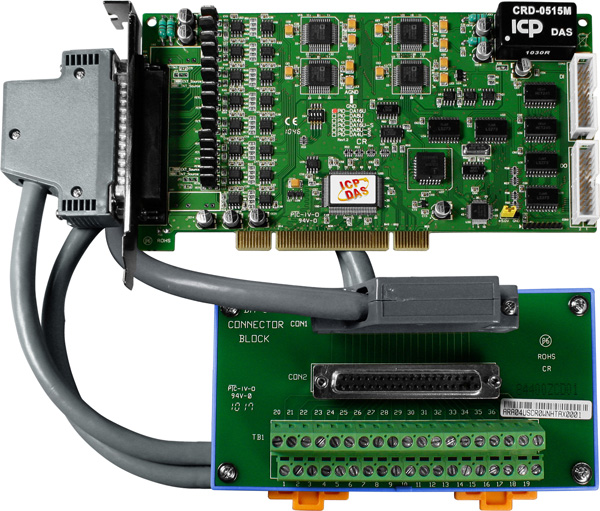

Плата PIO-DA16U/S CR от ICP DAS представляет собой универсальную PCI-карту, оснащенную 16 каналами аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода. В комплект входят кабель CA-3710 D-Sub и клеммная плата DN-37, обеспечивающие удобное подключение и интеграцию с различными системами.
Ключевые технические особенности платы включают:
- Аналоговый вывод: 16 каналов с разрешением 14 бит, диапазоном выходных сигналов по напряжению от ±10 В и по току от 0 до 20 мА. Точность ЦАП составляет ±0,04% при 25°C, обеспечивая высокую стабильность сигналов.
- Дискретный ввод: 16 каналов с уровнями логических сигналов "0" до 0,8 В и "1" от 2 до 5 В. Плата поддерживает 3 канала измерения частоты/импульсов с максимальной частотой 4 кГц и 16-битным разрешением счетчика, что позволяет эффективно обрабатывать цифровые сигналы.
- Дискретный вывод: 16 каналов с выходным напряжением от 0 до 5 В и максимальным током на выходе 2,4 мА. Частота отклика составляет 1 МГц, что обеспечивает быструю реакцию на изменения управляющих сигналов.
- Системная шина: Совместимость с Universal PCI, что гарантирует широкую совместимость с различными компьютерами и промышленными системами.
- Условия эксплуатации: Рабочая температура от 0 до +60°C и рабочая влажность от 5 до 85% без образования конденсата, что делает плату надежной в различных промышленных условиях.
- Размеры: Компактные габариты 188 x 105,1 мм позволяют интегрировать плату в ограниченные пространства.
Плата PIO-DA16U/S CR предназначена для использования в системах автоматизации, контрольно-измерительных приборах и других приложениях, требующих точного и быстрого ввода-вывода аналоговых и цифровых сигналов. Она идеально подходит для задач, связанных с управлением процессами, мониторингом и сбором данных в реальном времени.
Преимущества платы включают:
- Высокая точность и стабильность сигналов, обеспечиваемая 14-битным разрешением ЦАП и точностью ±0,04% при 25°C.
- Гибкость в подключении, благодаря наличию кабеля CA-3710 D-Sub и клеммной платы DN-37, что упрощает интеграцию с различными системами.
- Надежность в эксплуатации, подтвержденная широким диапазоном рабочих температур и влажности, а также компактными размерами для удобства монтажа.
Плата PIO-DA16U/S CR совместима с операционными системами Linux (начиная с ядра 2.6) и Windows (XP, 7, 8, Vista), а также поддерживает среды разработки VC, VB, Delphi, BCB, Visual Studio .NET и LabVIEW, что обеспечивает гибкость при разработке и интеграции в различные программные решения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 1400 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 А при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов ЦАП | 16 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Точность ЦАП | ±0.04% при 25°C, ±10 В ±0.04% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
