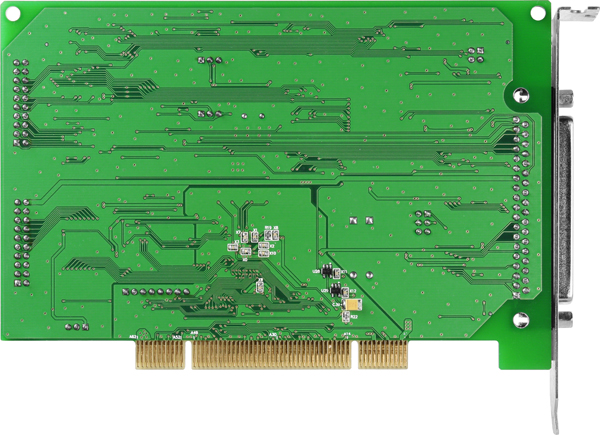

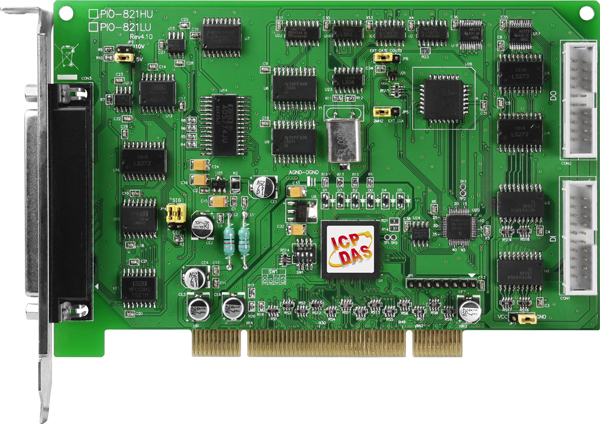

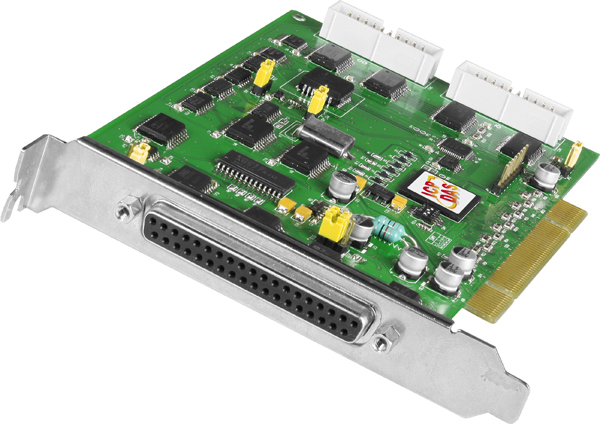

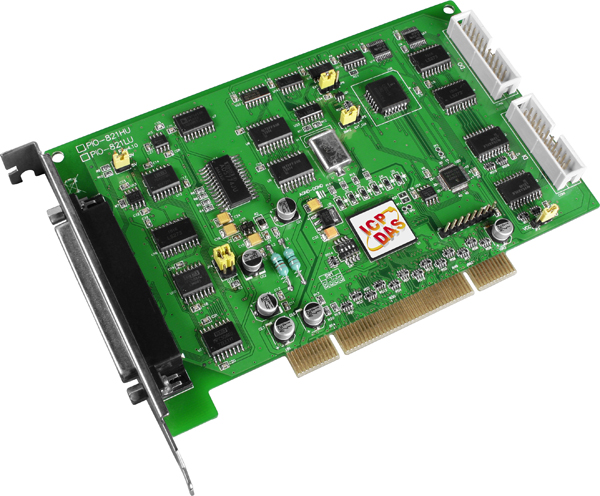

Плата PIO-821LU CR от компании ICP DAS представляет собой многофункциональное устройство Universal PCI, предназначенное для высокоскоростного сбора и обработки данных в промышленных системах. Она оснащена 16 каналами аналогового ввода с разрешением 12 бит и частотой дискретизации до 45 кС/с, что обеспечивает точное измерение широкого диапазона сигналов. Входные диапазоны напряжения включают ±0,625 В, ±1,25 В, ±2,5 В и ±5 В, что позволяет адаптировать устройство под различные условия эксплуатации.
Для аналогового вывода предусмотрен один канал с разрешением 12 бит и диапазоном напряжения 0–5 В или 0–10 В, что обеспечивает гибкость при формировании выходных сигналов. Цифровые входы и выходы представлены 16 каналами, совместимыми с уровнями 5 В/TTL, что гарантирует надежную интеграцию с различными промышленными устройствами.
Плата оснащена тремя каналами таймера/счётчика с 16-битным разрешением, что позволяет точно измерять временные интервалы и частоты сигналов. Встроенные эталонные часы с частотой 2 МГц обеспечивают стабильную работу устройства в различных температурных условиях. Рабочая температура платы составляет от 0 до +60°C, а рабочая влажность — от 5 до 85% без конденсации, что делает её подходящей для эксплуатации в разнообразных промышленных средах.
Преимущества платы PIO-821LU CR включают программируемое усиление АЦП (1, 2, 4, 8), что позволяет оптимизировать измерения под конкретные задачи. Точность АЦП составляет ±0,01% при 25°C и ±10 В, а температурный дрейф нуля — ±4 ppm/°C, что обеспечивает высокую стабильность показаний. Плата поддерживает различные операционные системы, включая Windows и Linux, а также совместима с популярными средами разработки, такими как Visual C++, Visual Basic, Delphi, BCB, MATLAB и LabVIEW, что облегчает интеграцию в существующие системы.
Плата PIO-821LU CR идеально подходит для применения в системах сбора данных, мониторинга и управления в реальном времени, а также в задачах, требующих точного измерения и обработки сигналов. Её возможности и гибкость делают её ценным компонентом в различных промышленных приложениях, включая автоматизацию процессов, контроль качества и диагностику оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Частота тактовых импульсов, МГц | 2 |
| Программируемое усиление АЦП | 1, 2, 4, 8 |
| Температурный дрейф нуля | ±4 ppm/°C |
| Габаритные размеры, мм | 159 x 97 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1.2 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 А при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 45 кГц |
| Количество каналов АЦП | 8/16 16/8 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Тип каналов аналогового ввода | 16 потенциальных или 8 дифференциальных |
| Диапазон входных сигналов по напряжению | ±0.625 В ±5 В ±2.5 В ±1.25 В ±5 В, ±2,5 В, ±1,25 В, ±0,6 В |
| Разрешение АЦП, бит | 12 |
| Количество каналов ЦАП | 1 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | 0 ~ 5 В 0 ~ 10 В |
| Скорость изменения выходного сигнала | 0.3 В/мкс |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
