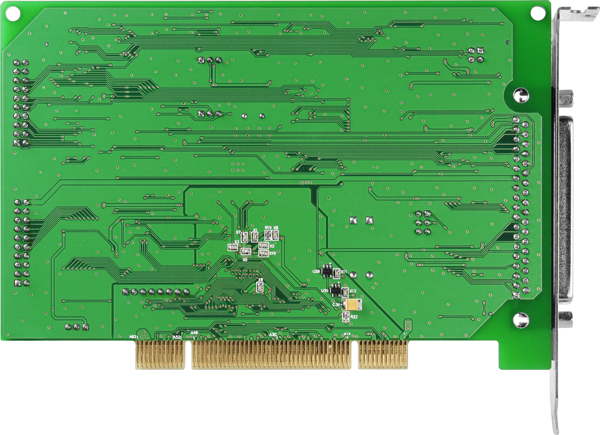

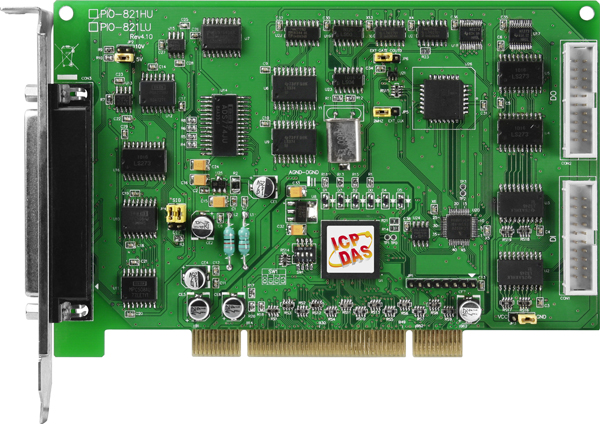

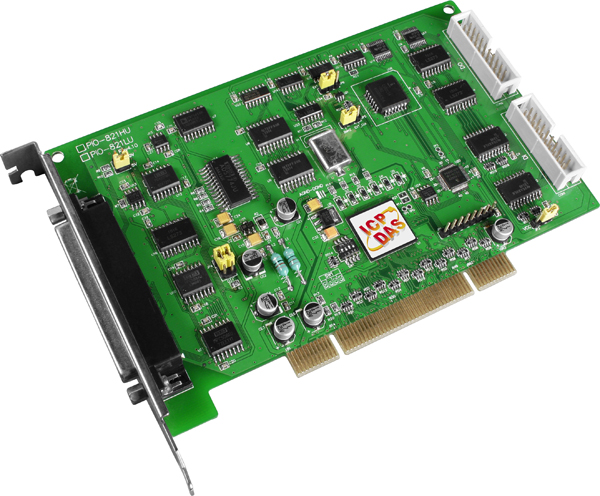

Плата PIO-821HU CR от компании ICP DAS представляет собой многофункциональный адаптер Universal PCI, предназначенный для расширения возможностей ввода-вывода в промышленных системах автоматизации. Она оснащена 16 аналоговыми входами, 1 аналоговым выходом, 16 дискретными входами и 16 дискретными выходами, а также тремя каналами таймера/счётчика, что делает её универсальным решением для различных задач.
Ключевые технические особенности платы PIO-821HU CR включают:
- Аналоговые входы: 16 каналов с разрешением 12 бит и частотой дискретизации до 45 кГц. Возможность выбора диапазона входных сигналов по напряжению: ±0,625 В, ±1,25 В, ±2,5 В, ±5 В, ±0,6 В, ±2,5 В, ±5 В, ±1,25 В. Программируемое усиление АЦП: 1, 10, 100, 1000.
- Аналоговый выход: 1 канал с разрешением 12 бит и диапазоном выходных сигналов по напряжению: 0–5 В или 0–10 В. Скорость изменения выходного сигнала: 0,3 В/мкс.
- Дискретные входы: 16 каналов с уровнями логических сигналов: логический "0" — 0–0,8 В, логический "1" — 2–5 В. Частота дискретизации: 45 кГц.
- Дискретные выходы: 16 каналов с выходным напряжением 0–5 В и максимальным током на выходе 2,4 мА.
- Таймеры/счётчики: 3 канала с максимальной частотой 10 кГц и разрешением 16 бит.
- Совместимость: Каналы ввода-вывода совместимы с уровнями 5 В/TTL, поддерживают биполярный ввод и имеют температурный дрейф нуля ±4 ppm/°C.
- Энергопотребление: Потребление тока составляет 960 мА при напряжении +5 В.
- Габариты: Размеры платы — 159 x 97 x 22 мм, что обеспечивает удобство монтажа в стандартные слоты Universal PCI.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, рабочая влажность от 5% до 85% без образования конденсата.
Плата PIO-821HU CR предназначена для использования в системах контроля и автоматизации различных промышленных процессов, включая сбор и обработку данных с датчиков, управление исполнительными механизмами, а также в задачах измерения и контроля в реальном времени. Она идеально подходит для интеграции в системы SCADA, системы управления технологическими процессами (АСУ ТП), а также в лабораторные установки и испытательные стенды.
Преимущества использования платы PIO-821HU CR включают:
- Высокая точность и скорость обработки данных, обеспечиваемые 12-битным разрешением АЦП и частотой дискретизации до 45 кГц.
- Гибкость в настройке диапазонов входных сигналов, что позволяет адаптировать систему под различные типы датчиков и сенсоров.
- Универсальность интерфейсов ввода-вывода, обеспечивающая совместимость с широким спектром промышленного оборудования и систем управления.
- Компактные размеры и низкое энергопотребление, что упрощает интеграцию в существующие системы и снижает эксплуатационные расходы.
Плата PIO-821HU CR от ICP DAS является надежным и эффективным решением для расширения функциональности промышленных систем автоматизации, обеспечивая высокую производительность и гибкость при решении задач ввода-вывода.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 1, 10, 100, 1000 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Частота тактовых импульсов, МГц | 2 |
| Температурный дрейф нуля | ±4 ppm/°C |
| Габаритные размеры, мм | 159 x 97 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1.2 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 А при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 45 кГц |
| Количество каналов АЦП | 8/16 16/8 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Тип каналов аналогового ввода | 16 потенциальных или 8 дифференциальных |
| Диапазон входных сигналов по напряжению | ±0.625 В ±5 В ±2.5 В ±1.25 В ±5 В, ±2,5 В, ±1,25 В, ±0,6 В |
| Разрешение АЦП, бит | 12 |
| Количество каналов ЦАП | 1 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | 0 ~ 5 В 0 ~ 10 В |
| Скорость изменения выходного сигнала | 0.3 В/мкс |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
