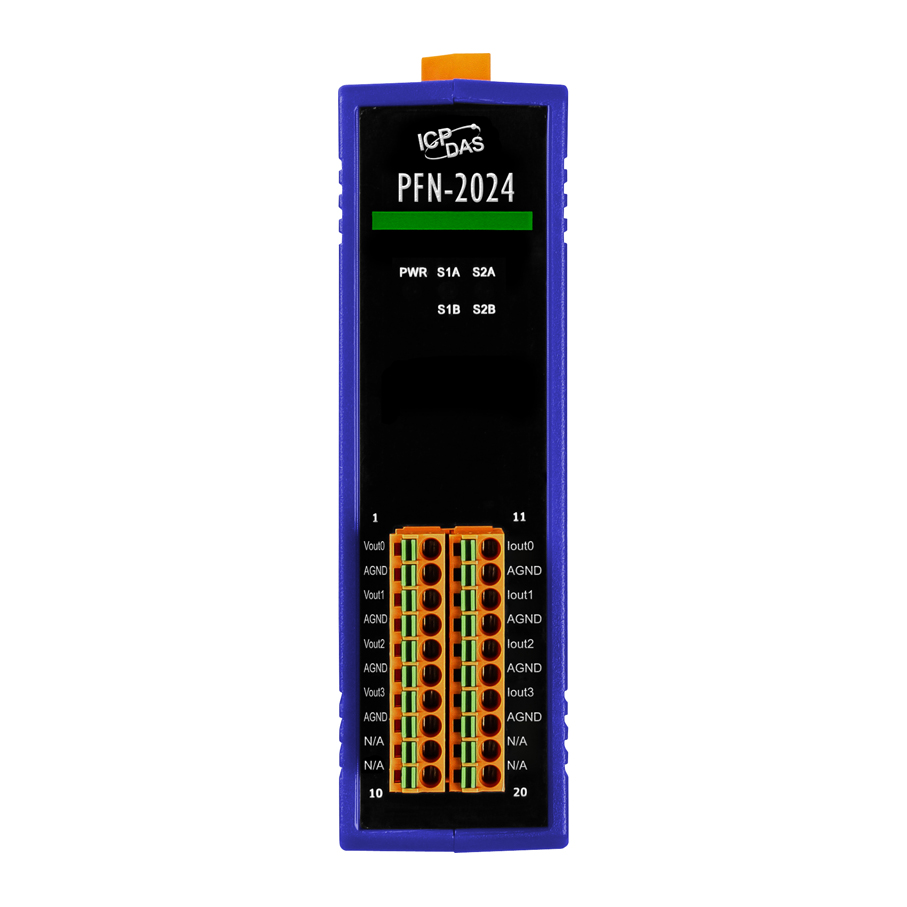

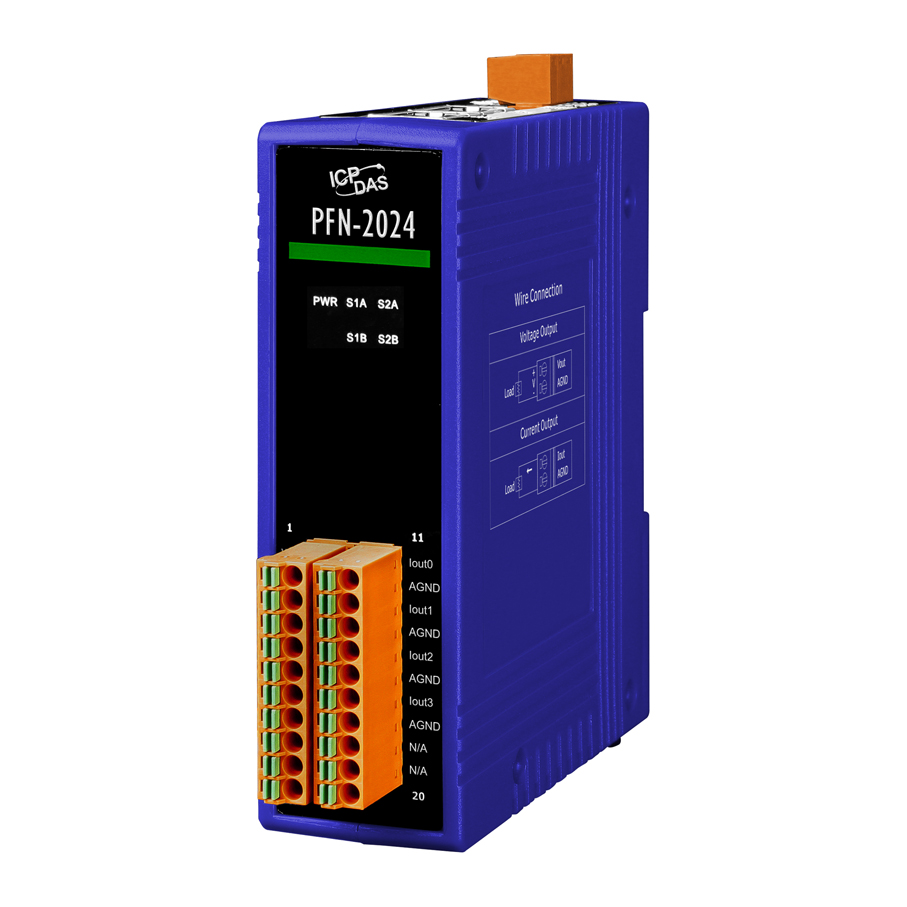

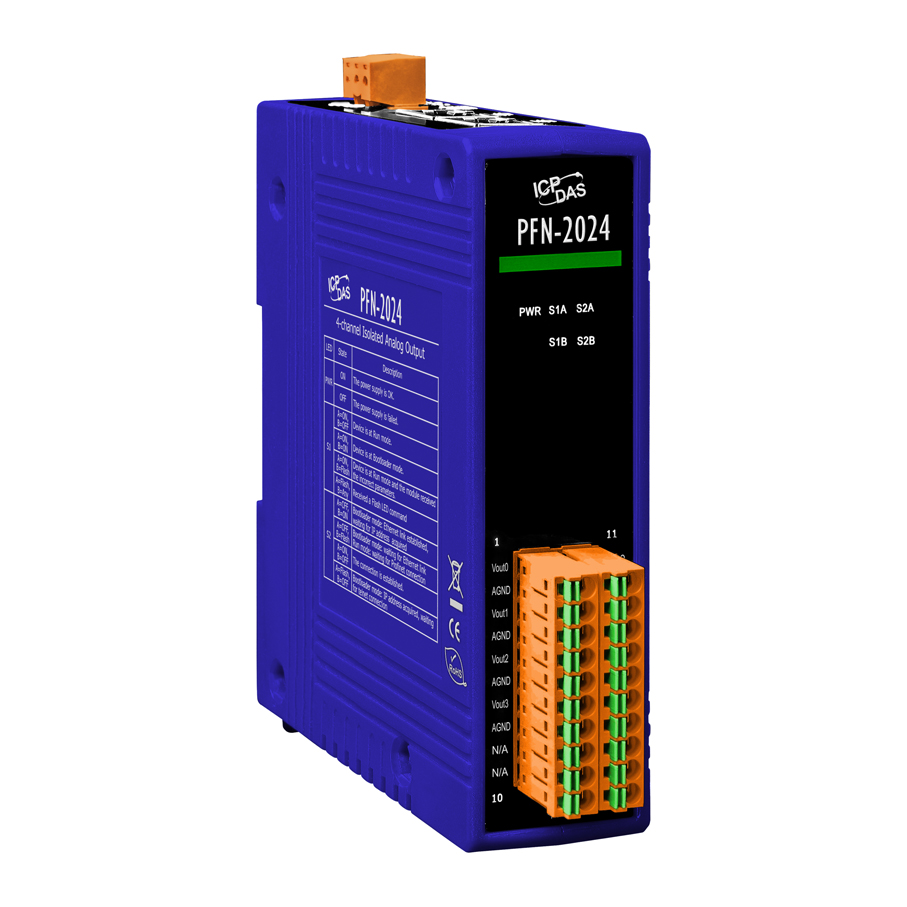

Модуль PFN-2024 CR от компании ICP DAS представляет собой 4-канальный изолированный аналоговый выходной модуль, предназначенный для интеграции в системы автоматизации, использующие протокол PROFINET. Этот модуль обеспечивает точную и надежную передачу аналоговых сигналов в промышленных приложениях, где требуется высокая степень изоляции и защита от электростатических разрядов.
Ключевые технические особенности PFN-2024 CR включают:
- Протокол: PROFINET IO Device, соответствующий классу B и RT классу 1, что обеспечивает высокую скорость и надежность передачи данных.
- Разрешение ЦАП: 16 бит, обеспечивающее высокую точность аналоговых выходных сигналов.
- Диапазоны выходных сигналов: поддержка различных диапазонов по току (0–20 мА, 4–20 мА) и напряжению (0–10 В, ±5 В, ±10 В, 0–5 В), что позволяет гибко настраивать систему под конкретные требования.
- Защита от электростатических разрядов (ESD): 4 кВ для всех терминалов, обеспечивая дополнительную надежность в промышленных условиях.
- Изоляция каналов внутренней логики: 1500 В, предотвращающая влияние помех и повышая устойчивость системы к внешним воздействиям.
- Сетевые протоколы: поддержка ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging, что расширяет возможности интеграции и управления устройством в сети.
- Сервисы: RTC, RTA, CL-RPC, DCP, LLDP, I&M, обеспечивающие дополнительные функции для управления и диагностики устройства.

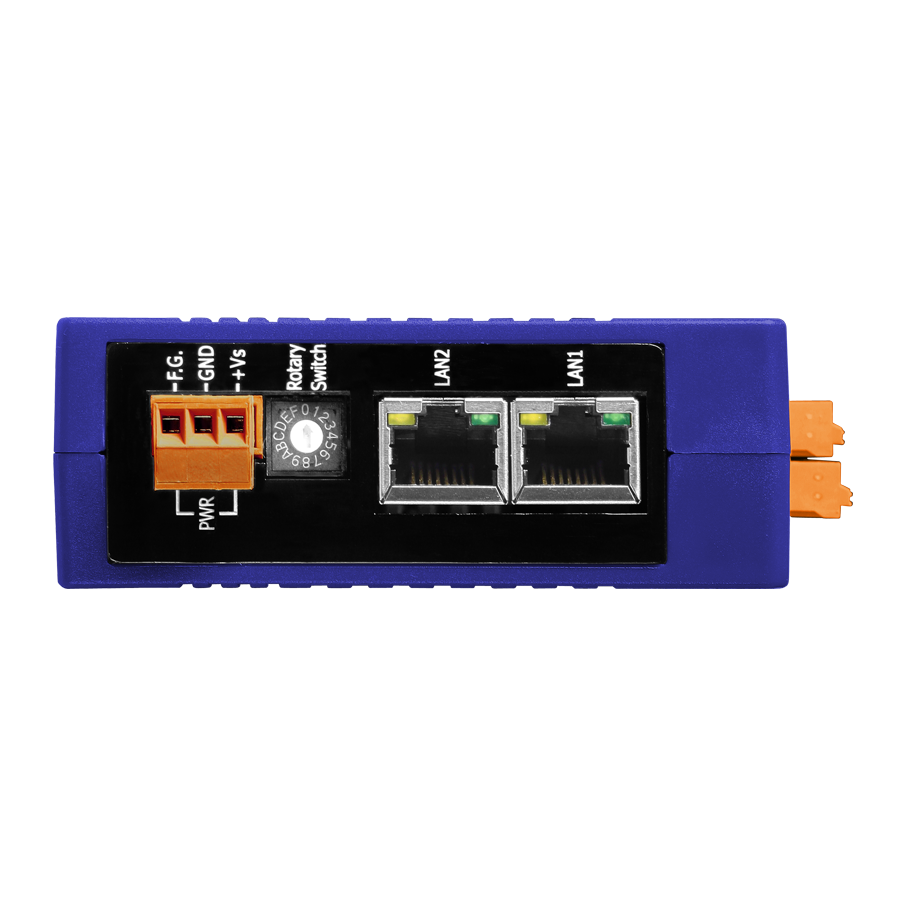

- Порты Ethernet: два порта 10/100 Base T(X) с разъемами RJ45 и встроенным коммутатором, позволяющие организовать надежную и быструю связь между устройствами.
- Питание: рабочее напряжение 10–30 В постоянного тока и потребление 7 Вт, что делает устройство совместимым с различными источниками питания в промышленной среде.
- Условия эксплуатации: рабочая температура от -25 до +75°C и влажность 10–90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа и экономию пространства в распределительных щитах.
Модуль PFN-2024 CR идеально подходит для применения в областях промышленной автоматизации, включая управление производственными процессами, системы сбора данных и управление технологическими процессами. Его высокая степень изоляции и защита от электростатических разрядов делают его надежным выбором для эксплуатации в сложных промышленных условиях, где требуется точная и безопасная передача аналоговых сигналов.
Преимущества PFN-2024 CR включают:
- Высокая точность: 16-битное разрешение ЦАП обеспечивает минимальные погрешности в передаче сигналов.
- Гибкость настройки: поддержка различных диапазонов выходных сигналов по току и напряжению позволяет адаптировать устройство под конкретные задачи.
- Надежность: защита от электростатических разрядов и изоляция каналов внутренней логики повышают устойчивость устройства к внешним воздействиям.
- Совместимость: поддержка протокола PROFINET и различных сетевых протоколов облегчает интеграцию в существующие системы автоматизации.
- Устойчивость к внешним условиям: широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических условиях.
PFN-2024 CR совместим с различными устройствами и системами, использующими протокол PROFINET, включая программируемые логические контроллеры (PLC), системы SCADA и другие компоненты промышленной автоматизации. Его гибкость и надежность делают его ценным компонентом для предприятий, стремящихся повысить эффективность и безопасность своих производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 107 x 126 |
| Сетевые протоколы | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| Светодиодные индикаторы | PWR, S1A, S1B, S2A, S2B |
| Потребление тока | 7 Вт |
| Сервисы | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Протоколы Ethernet | PROFINET |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Изоляция каналов внутренней логики | 1500 В |
| Количество каналов ЦАП | 4 |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Разрешение ЦАП | 16 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Тип устройства | Модуль аналогового вывода |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Процессор | 32-битный |
| RAM | 32 Мб |
| Flash-память | 4 Мб |
| Память EEPROM | 8 Кб |
| Длительность цикла | 1 мс (мин) |
| Протокол | PROFINET IO |
| Класс соответствия | Класс B |
