Модуль PFN-2019/S CR PROFINET I/O Module (10-channel Universal Analog Input Module) (RoHS) include P

Артикул: PFN-2019/S CR
Характеристики
Полное наименование:
—
Модуль PFN-2019/S CR PROFINET I/O Module (10-channel Universal Analog Input Module) (RoHS) include PFN-2019 module and a DB-1820 daughter board
Срок гарантии
—
12 мес.
318 632 тенге/шт
Варианты цен
318 632 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

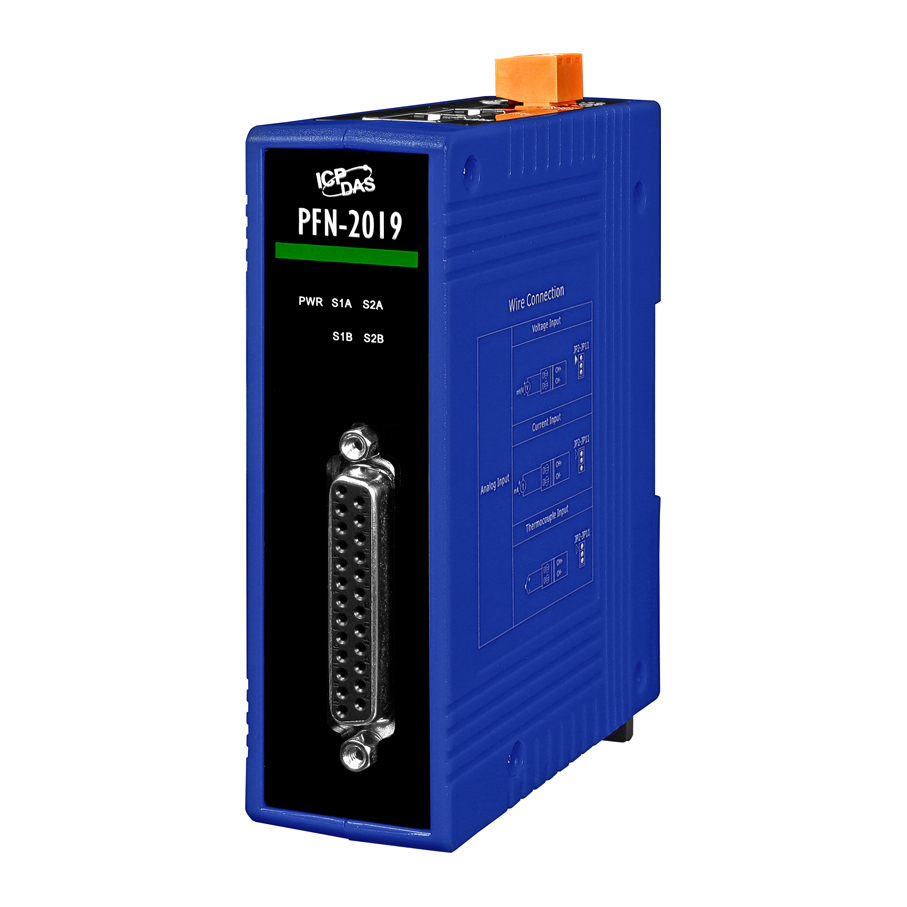

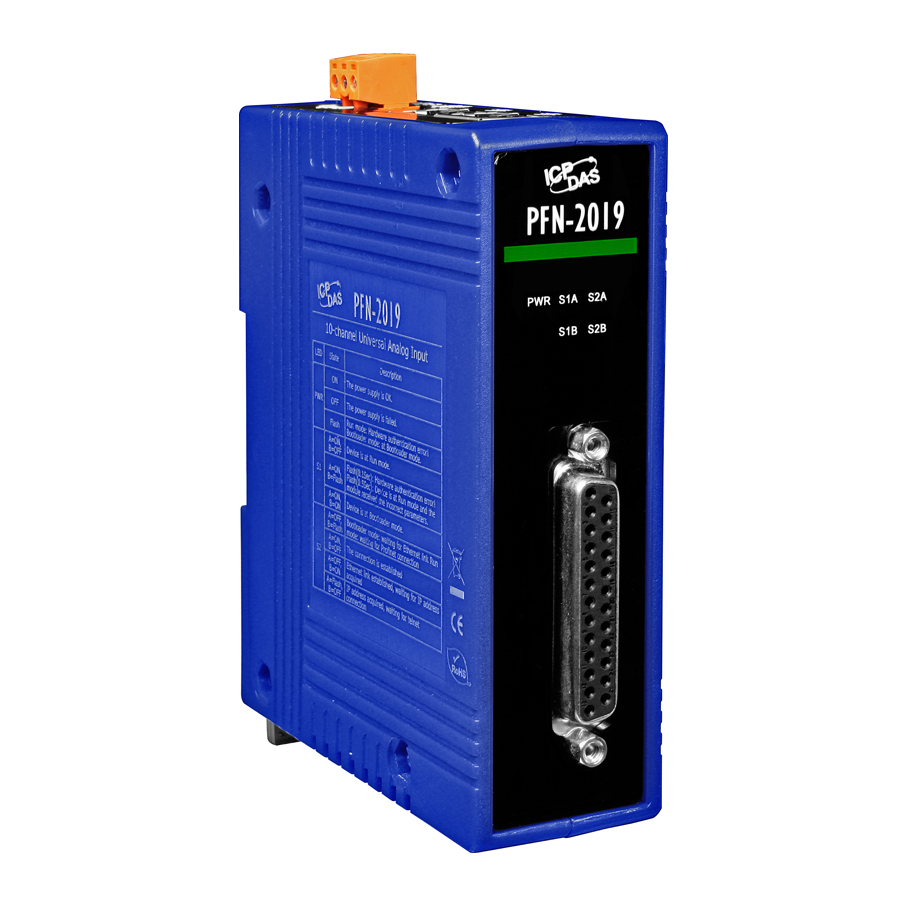

Модуль PFN-2019/S CR от компании ICP DAS представляет собой устройство ввода-вывода PROFINET с 10 универсальными аналоговыми входами. Он оснащён дочерней платой DB-1820, расширяющей функциональность модуля. Это решение предназначено для интеграции в системы автоматизации, требующие точного измерения и передачи аналоговых сигналов через промышленный Ethernet.

Ключевые технические особенности PFN-2019/S CR включают:

  • Протоколы и совместимость: поддержка PROFINET IO Device, соответствие классу B и RT классу 1, что обеспечивает быструю и надёжную передачу данных в реальном времени.
  • Аналоговые входы: 10 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц, поддерживающих широкий диапазон входных сигналов по току (±20 мА, 0–20 мА, –20–+20 мА) и напряжению (±1 В, ±10 В, ±100 мВ, ±15 мВ, ±2,5 В, ±5 В, ±50 мВ, ±500 мВ). Также поддерживаются термопары типов J, K, T, E, R, S, B, N, C с автоматической компенсацией холодного спая для каждого канала.
  • Защита и надёжность: защита от электростатического разряда (ESD) до 4 кВ, защита от неверной полярности, сторожевой таймер и обнаружение обрыва кабеля, что повышает надёжность эксплуатации в промышленных условиях.

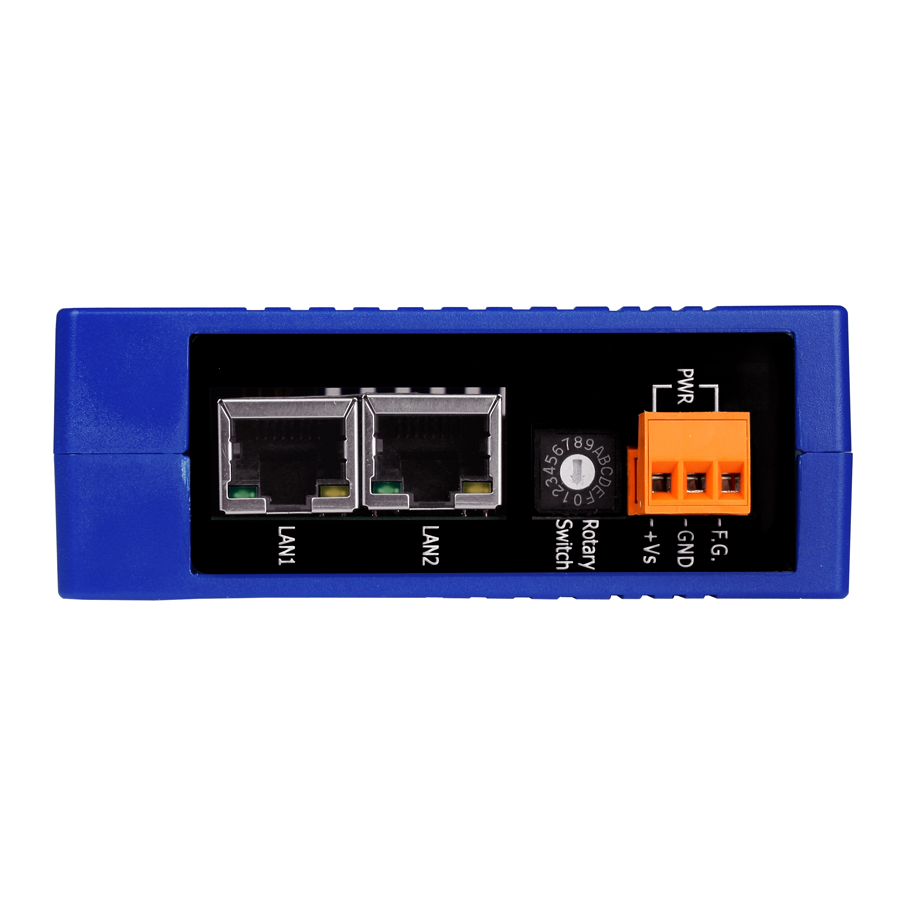

  • Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) с разъёмами RJ45 и встроенным коммутатором, поддерживающие протоколы ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP и VLAN Priority Tagging, обеспечивая гибкость в настройке сети.
  • Электропитание: рабочее напряжение 10–30 В постоянного тока с потребляемой мощностью 5 Вт, что позволяет интегрировать модуль в различные системы с минимальными требованиями к питанию.
  • Условия эксплуатации: рабочая температура от –25 до +75 °C и влажность 10–90% без конденсации, что делает модуль подходящим для использования в разнообразных промышленных средах.
  • Физические характеристики: габаритные размеры 33 x 93 x 126 мм и монтаж на DIN-рейку, обеспечивающие компактность и удобство установки в распределительных щитах и шкафах управления.

PFN-2019/S CR предназначён для применения в различных областях промышленной автоматизации, включая:

  • Автоматизацию производственных процессов;
  • Системы мониторинга и управления технологическими процессами;
  • Интеграцию с другими устройствами, поддерживающими PROFINET, для расширения функциональности существующих систем;
  • Проектирование и модернизацию распределённых систем сбора данных и управления.

Преимущества PFN-2019/S CR включают:

  • Высокая точность измерений и широкая совместимость с различными типами датчиков;
  • Надёжность и защита от внешних воздействий, что снижает риски отказов в эксплуатации;
  • Гибкость в настройке и интеграции благодаря поддержке различных сетевых протоколов и сервисов;
  • Компактные размеры и удобство монтажа, позволяющие экономить пространство в распределительных щитах;
  • Энергоэффективность, что снижает эксплуатационные расходы при длительном использовании.

Модуль PFN-2019/S CR является надёжным и эффективным решением для предприятий, стремящихся повысить эффективность и точность своих систем автоматизации, обеспечивая высококачественный сбор и передачу аналоговых данных в реальном времени.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 33 x 93 x 126
Сетевые протоколы ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging
Частота дискретизации 10 Гц

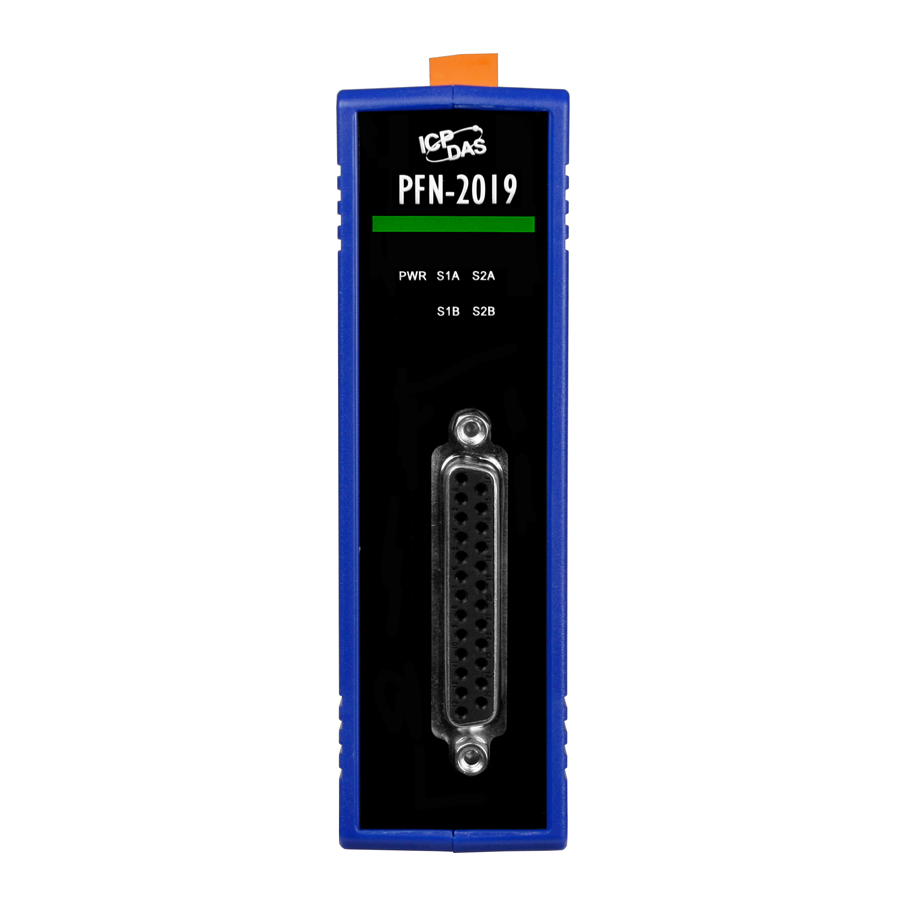

Светодиодные индикаторы PWR, S1A, S1B, S2A, S2B
Потребление тока 5 Вт
Сервисы RTC, RTA, CL-RPC, DCP, LLDP, I&M
Сторожевой таймер Есть
Материал корпуса Пластик
Монтаж На DIN-рейку
Протоколы Ethernet PROFINET
Порты Ethernet 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Защита ESD (IEC 61000-4-2) 4 кВ
Тип каналов аналогового ввода Дифференциальные
Обнаружение обрыва кабеля Есть
Количество каналов АЦП 10
Точность АЦП ±0.1% от полного диапазона
Диапазон входных сигналов по току ±20 мА
0 ~ 20 мА
-20 ~ +20 мА
Выбирается джампером
Диапазон входных сигналов по напряжению ±5 В
±10 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ
±1 В
Разрешение АЦП 16 бит
Диапазон входных сигналов по типу термопары J, K, T, E, R, S, B, N, C
Тип устройства Модуль аналогового ввода
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -30 ~ +80
Защита от неверной полярности Есть
Рабочее напряжение 10 ~ 30 В пост.тока
Процессор 32-битный
RAM 32 Мб
Flash-память 4 Мб
Память EEPROM 8 Кб
Длительность цикла 1 мс (мин)
Протокол PROFINET IO
Класс соответствия Класс B
