Плата PEX-TMC12A CR PCI Express, 12-channel Timer/Counter Board (RoHS) Includes one CA-4002 D-Sub co

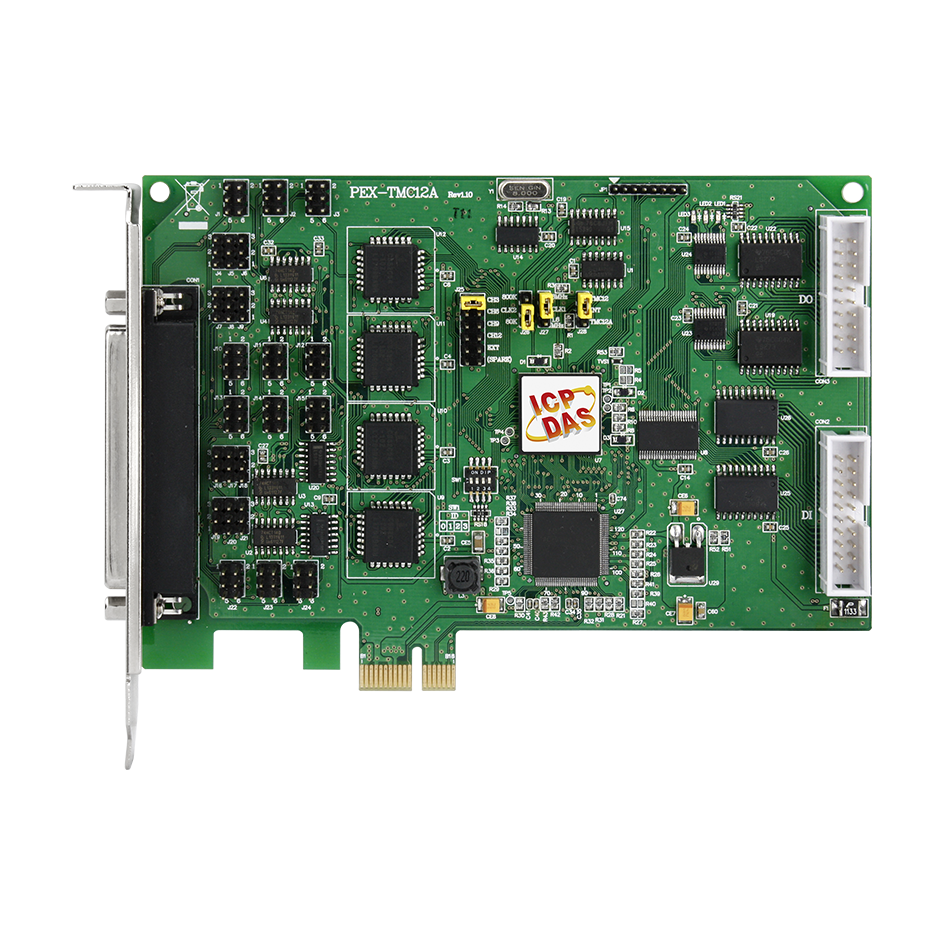

Плата PEX-TMC12A CR от компании ICP DAS представляет собой адаптер PCI Express, оснащённый 12 каналами таймера/счётчика. Это решение предназначено для интеграции в системы автоматизации, требующие точного измерения времени и частоты сигналов.

Ключевые технические особенности устройства включают:

• Системная шина: PCI Express x1, обеспечивающая высокоскоростную передачу данных.
• Каналы ввода/вывода: 16 каналов дискретного ввода и 16 каналов дискретного вывода, поддерживающих уровни 5 В/TTL.
• Частота отклика: 1 МГц, что позволяет обрабатывать сигналы с высокой частотой.
• Нагрузочная способность выходов: Sink: 24 мА при 0,8 В; Source: 15 мА при 2,0 В, обеспечивая гибкость в подключении различных устройств.
• Потребление тока: 500 мА при +5 В, что соответствует стандартным требованиям для подобных устройств.
• Разъёмы для подключения: DB37 "мама", обеспечивающие надёжное соединение с внешними устройствами.
• Уровни логических сигналов: Логический 0: до 0,8 В; логический 1: от 2,0 В, соответствующие стандартам TTL.
• Условия эксплуатации: Рабочая температура от 0°C до +60°C, влажность 5–85% без конденсации, что делает устройство пригодным для использования в различных промышленных условиях.
• Габаритные размеры: 151,36 мм в длину и 108,71 мм в ширину, что позволяет устанавливать плату в стандартные корпуса компьютеров.

Области применения PEX-TMC12A CR включают:

• Системы автоматизации: для точного измерения времени и частоты сигналов в процессах управления.
• Контроль и мониторинг: в системах, требующих синхронизации и отсчёта времени.
• Тестирование и отладка: при разработке и тестировании электронных устройств, где необходимы точные временные характеристики.

Преимущества устройства:

• Высокая точность: благодаря частоте отклика 1 МГц и 16-битной разрядности счётчика.
• Гибкость подключения: наличие 16 каналов ввода и 16 каналов вывода с различными уровнями сигналов.
• Надёжность: соответствие стандартам RoHS и возможность работы в широком диапазоне температур и влажности.

Совместимость и интеграция:

• Операционные системы: поддержка Windows (XP, 7, 8, 10, Server 2003, Server 2008) и Linux, что обеспечивает широкую совместимость с различными платформами.
• Среды разработки: поддержка Visual C++, Visual Basic, Delphi, C++ Builder, Visual Studio .NET, MATLAB, LabVIEW, что упрощает процесс разработки и интеграции.

Плата PEX-TMC12A CR является надёжным и эффективным решением для задач, связанных с точным измерением времени и частоты в промышленных системах автоматизации, обеспечивая высокую производительность и гибкость при интеграции в различные приложения.

Основные характеристики:
