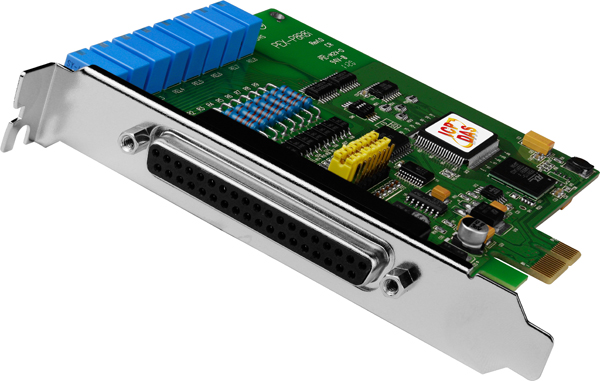

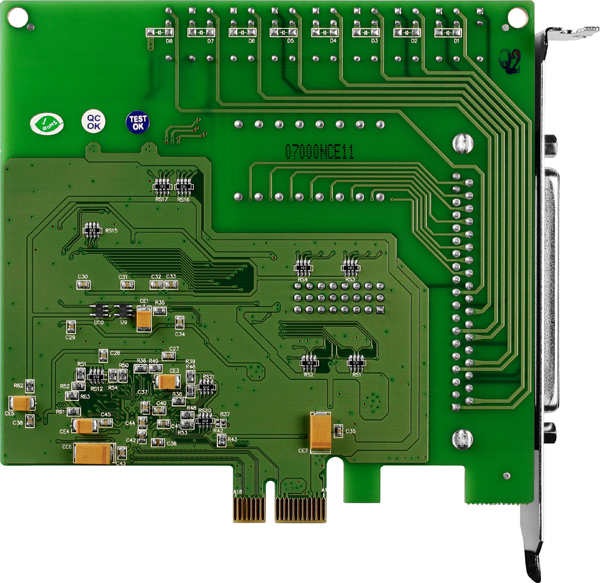

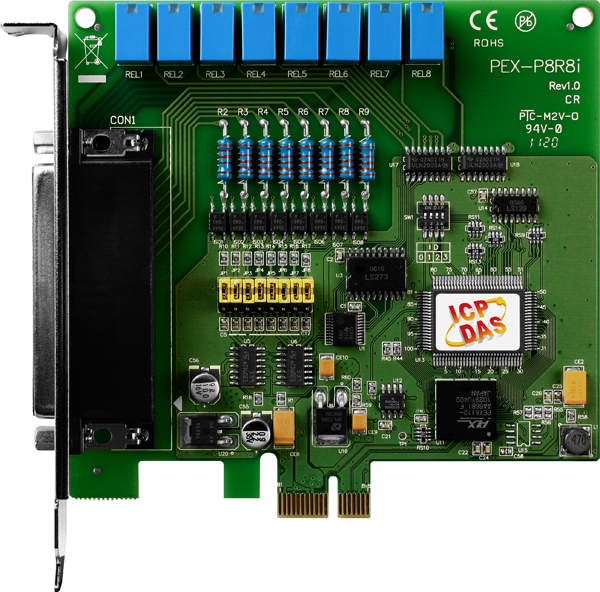

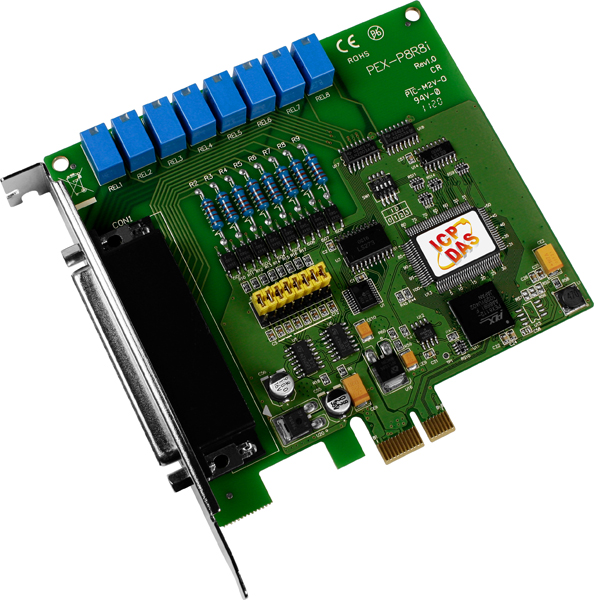

Плата PEX-P8R8i CR от компании ICP DAS представляет собой расширение PCI Express x1, обеспечивающее 8 каналов дискретного ввода и 8 каналов релейного вывода с гальванической изоляцией. Это решение предназначено для интеграции в промышленные системы автоматизации, где требуется надежный и изолированный обмен сигналами между компьютером и внешними устройствами.
Ключевые технические особенности платы PEX-P8R8i CR включают:
- Дискретный ввод: 8 каналов с оптической изоляцией 3750 В, поддерживающие входное напряжение логического уровня 1 от 5 до 24 В и логического уровня 0 от 0 до 1 В. Частота отклика без фильтра достигает 50 кГц, с фильтром — 0,455 кГц.
- Релейный вывод: 8 каналов, из которых 4 — с нормально разомкнутыми контактами (SPDT) и 4 — с однонаправленными контактами (SPST). Время переключения реле составляет 1 мс, время восстановления — 7 мс. Механический ресурс реле — 5 миллионов переключений, электрический — 100 тысяч переключений. Нагрузочная способность: 120 В при 0,5 А для переменного тока и 24 В при 1 А для постоянного тока.
- Электропитание: Потребление тока составляет 450 мА при +3,3 В и 200 мА при +12 В.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, влажность от 5 до 85% без конденсации. Размеры платы — 115 x 112 x 22 мм.
Плата PEX-P8R8i CR находит применение в различных областях промышленной автоматизации, включая:
- Автоматизация производственных процессов: Сбор и обработка сигналов от датчиков и исполнительных механизмов.
- Системы управления зданием: Управление освещением, вентиляцией и другими инженерными системами.
- Контроль и мониторинг: Сбор данных с различных устройств для анализа и принятия решений.
Преимущества использования платы PEX-P8R8i CR включают:
- Гальваническая изоляция: Защищает компьютерную систему от электрических помех и повышает надежность работы.
- Высокая скорость отклика: Обеспечивает быструю обработку сигналов, что важно для динамичных процессов.
- Универсальность: Совместимость с различными операционными системами, включая Windows и Linux, а также поддержка популярных языков программирования, таких как C++, Delphi, LabVIEW и других.
Плата PEX-P8R8i CR является надежным и эффективным решением для интеграции в системы автоматизации, требующие изолированного ввода и вывода сигналов с высокой скоростью отклика и совместимости с различными программными платформами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 115 x 112 x 22 |
| Потребление тока | 450 мА @ +3.3 В; 200 мА @ +12 В |
| Частота отклика | Без филтра: 50 кГц; С фильтром: 0.455 кГц) |
| Количество каналов релейного вывода | 8 |
| Входное сопротивление | 1.2 кОм |
| Время переключения реле | 1 мс |
| Тип каналов релейного вывода | 4 SPDT, 4 SPST |
| Время восстановления | 7 мс |
| Механическая износостойкость | 5000000 переключений |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | Пер. :120 В @ 0.5 А; Пост.: 24 В @ 1 А |
| Сопротивление изоляции | 1000 МОм @ 500 В пост. |
| Количество каналов дискретного ввода | 8 |
| Напряжение изоляции, В | 3750 |
| Напряжение лог. 0 | 0 ~ 1 В пост./пер. |
| Напряжение лог. 1 | 5 ~ 24 В пост./пер. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Тип компьютерной шины | PCI Express |
