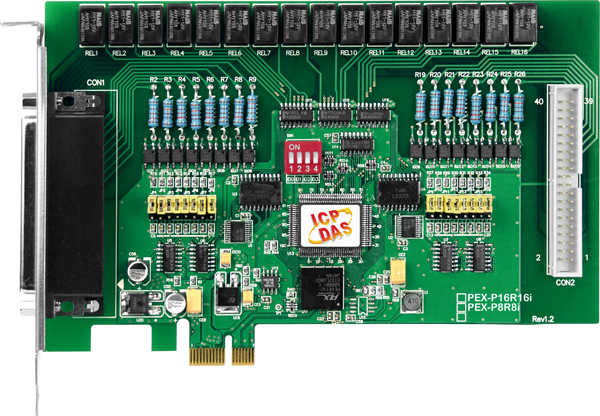

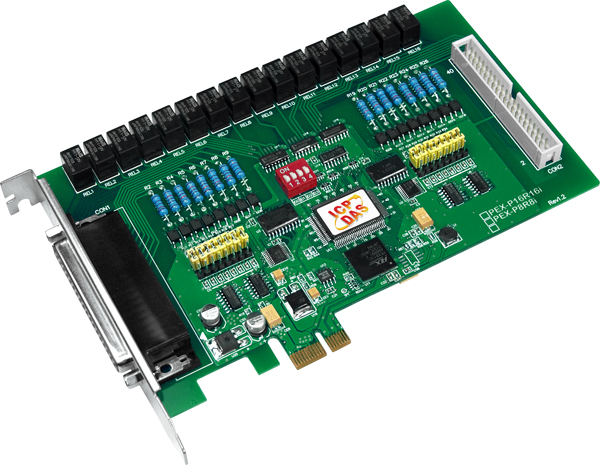

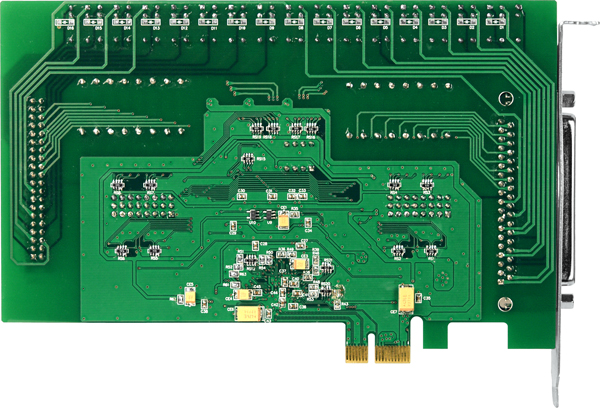

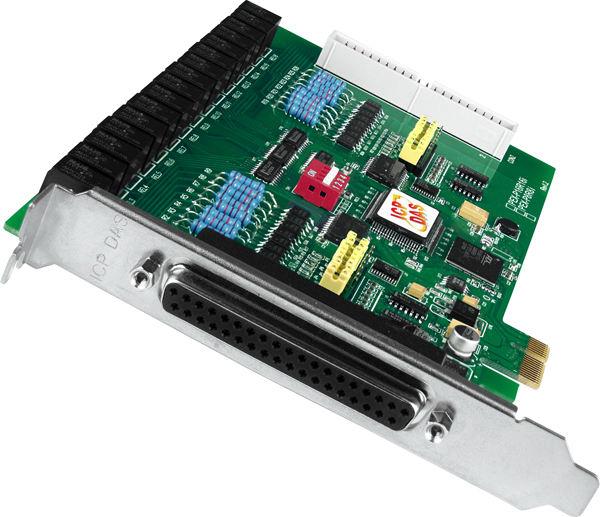

Плата PEX-P16R16I CR от компании ICP DAS представляет собой расширение PCI Express x1, оснащённое 16 каналами дискретного ввода с гальванической изоляцией и 16 релейными выходами. Это решение предназначено для интеграции в промышленные системы автоматизации, обеспечивая эффективное взаимодействие между компьютером и внешними устройствами.
Ключевые технические особенности платы включают:
- Дискретный ввод: 16 каналов с входным сопротивлением 1,2 кОм и гальванической изоляцией 3750 В постоянного тока, что гарантирует защиту от электрических помех и повышает надёжность системы.
- Релейный вывод: 16 каналов, включая 8 реле с нормально разомкнутыми контактами (SPDT) и 8 реле с однонаправленными контактами (SPST). Реле обеспечивают быструю коммутацию с временем переключения 1 мс и временем восстановления 7 мс, а также имеют механический ресурс 5 000 000 циклов и электрический ресурс 100 000 циклов.
- Скорость отклика: Без фильтра — до 50 кГц; с фильтром — до 0,455 кГц, что позволяет адаптировать плату под различные требования к скорости обработки сигналов.
- Питание: Плата потребляет 450 мА при +3,3 В и 200 мА при +12 В, что обеспечивает низкое энергопотребление и совместимость с различными системами.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, влажность 5–85% без конденсации, что делает плату подходящей для использования в разнообразных промышленных средах.
- Размеры: Компактные габариты 172 x 112 x 22 мм облегчают интеграцию платы в ограниченные пространства.
Плата PEX-P16R16I CR находит применение в различных областях промышленности, включая системы автоматизации, контроль и управление технологическими процессами, а также в системах сбора данных. Её возможности позволяют эффективно обрабатывать сигналы от различных датчиков и исполнительных механизмов, обеспечивая надёжную и быструю реакцию системы на изменения внешних условий.
Преимущества платы включают:
- Гибкость настройки: Возможность выбора фильтрации входных сигналов позволяет адаптировать плату под специфические требования приложения.
- Надёжность: Высокая износостойкость реле и защита от электрических помех обеспечивают долгосрочную и бесперебойную работу системы.
- Совместимость: Плата поддерживает различные операционные системы, включая Windows и Linux, а также предоставляет SDK для разработки приложений на различных языках программирования, таких как C++, Delphi, LabVIEW, VB и VC, что упрощает интеграцию в существующие системы.
Интеграция платы PEX-P16R16I CR в промышленную систему автоматизации позволяет повысить эффективность управления процессами, обеспечить точный сбор данных и повысить общую надёжность системы. Её технические характеристики и возможности делают её оптимальным выбором для предприятий, стремящихся к модернизации и повышению эффективности своих производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 172 x 112 x 22 |
| Потребление тока | 450 мА при +3.3 В; 200 мА при +12 В |
| Частота отклика | Без фильтра: 50 кГц; с фильтром: 0.455 кГц |
| Количество каналов релейного вывода | 16 |
| Входное сопротивление | 1.2 кОм, 0.5 Вт |
| Время переключения реле | 1 мс |
| Тип каналов релейного вывода | 8 SPDT, 8 SPST |
| Время восстановления | 7 мс |
| Механическая износостойкость | 5000000 переключений |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 0.5 А @ 120 В пер.; 1 А @ 24 В пост. |
| Сопротивление изоляции | 1000 МОм @ 500 В пост. |
| Количество каналов дискретного ввода | 16 |
| Напряжение изоляции, В | 3750 |
| Напряжение лог. 0 | 0 ~ 1 В пост. |
| Напряжение лог. 1 | 5 ~ 24 В пост. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Тип компьютерной шины | PCI Express |
