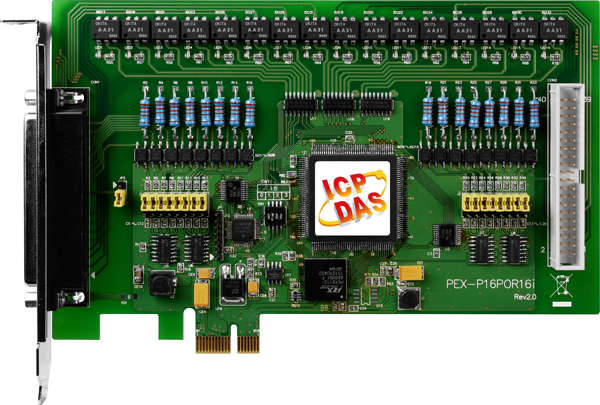

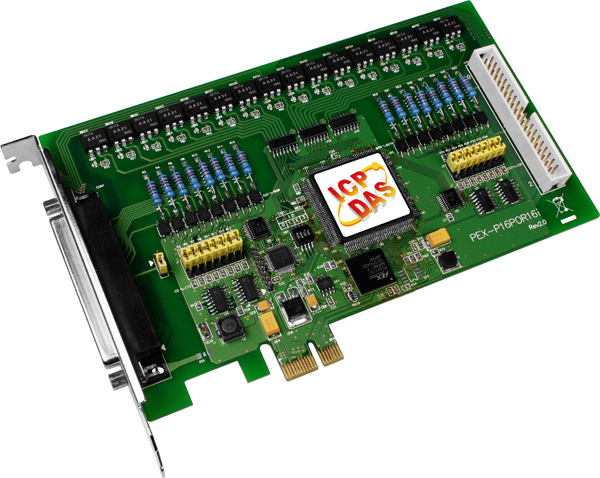

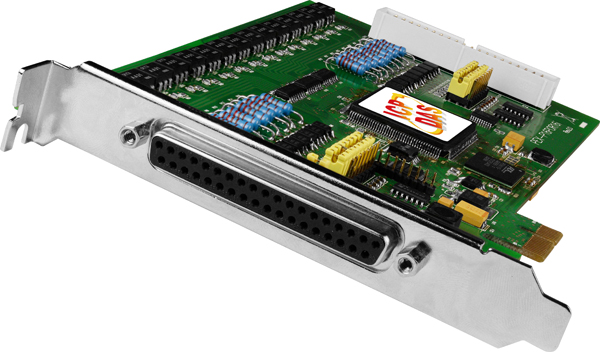

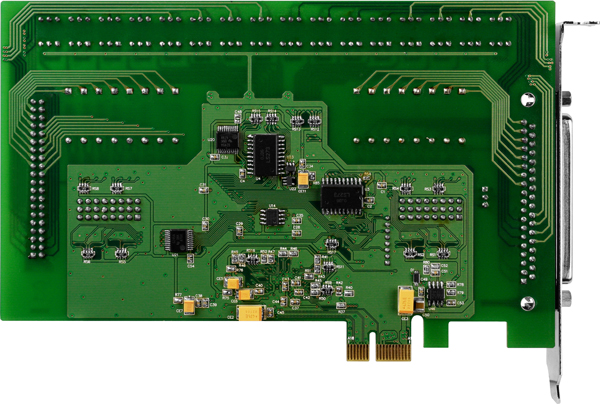

Плата PEX-P16POR16i CR от компании ICP DAS представляет собой расширение PCI Express x1, оснащённое 16 изолированными каналами дискретного ввода и 16 релейными каналами на основе PhotoMOS-реле. Это решение предназначено для интеграции в промышленные системы автоматизации, обеспечивая эффективный и надёжный интерфейс между компьютером и внешними устройствами.
Ключевые технические особенности платы включают:
- Габаритные размеры: 118 x 113 x 22 мм, что позволяет устанавливать плату в стандартные корпуса компьютеров без необходимости модификаций.
- Потребление тока: 600 мА при +3.3 В и 300 мА при +12 В, обеспечивая низкое энергопотребление при работе.
- Частота отклика: без фильтра — 50 кГц, с фильтром — 0.455 кГц, что позволяет адаптировать плату под различные требования к скорости обработки сигналов.
- Время переключения реле: 0.7 мс, обеспечивая быструю реакцию на управляющие сигналы.
- Нагрузочная способность реле: 130 мА при 300 В для постоянного и переменного тока, что расширяет возможности подключения различных устройств.
- Сопротивление изоляции: 1000 МОм при 500 В, гарантируя надёжную изоляцию и защиту от помех.
- Рабочие условия: температура от 0 до +60°C и влажность от 5% до 85% без конденсации, что делает плату пригодной для эксплуатации в различных климатических условиях.
Области применения платы PEX-P16POR16i CR включают:
- Системы управления технологическими процессами: интеграция с промышленными контроллерами для мониторинга и управления оборудованием.
- Автоматизация зданий: управление освещением, отоплением и другими системами на основе сигналов с дискретных входов и релейных выходов.
- Системы безопасности: подключение датчиков и исполнительных механизмов для обеспечения защиты объектов.
- Энергетический сектор: мониторинг и управление распределением электроэнергии на подстанциях и в распределительных щитах.
Преимущества платы PEX-P16POR16i CR:
- Высокая степень изоляции: 2000 В между входами и выходами, обеспечивая защиту от электрических помех и повышая надёжность системы.
- Гибкость настройки: возможность выбора между фильтрованным и нефильтрованным режимом работы для оптимизации под конкретные задачи.
- Простота интеграции: стандартный интерфейс PCI Express x1 и совместимость с различными операционными системами упрощают процесс установки и настройки.
- Надёжность: использование качественных компонентов и продуманная конструкция гарантируют долгосрочную эксплуатацию без сбоев.
Плата PEX-P16POR16i CR от ICP DAS является эффективным решением для расширения функциональности промышленных компьютеров, обеспечивая надёжный интерфейс для подключения различных устройств и систем в рамках автоматизации и мониторинга. Её технические характеристики и возможности делают её подходящей для широкого спектра промышленных приложений, требующих высокой степени изоляции и гибкости настройки.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 118 x 113 x 22 |
| Потребление тока | 600 мА при +3.3 В; 300 мА при +12 В |
| Частота отклика | Без фильтра: 50 кГц; С фильтром: 0.455 кГц |
| Количество каналов релейного вывода | 16 |
| Входное сопротивление | 1.2 кОм, 0.5 Вт |
| Время переключения реле | 0.7 мс |
| Тип каналов релейного вывода | PhotoMos (Form A) |
| Время восстановления | 0.05 мс |
| Нагрузочная способность реле | 130 мА при 300 В пост./пер. |
| Сопротивление изоляции | 1000 МОм @ 500 В пост. |
| Количество каналов дискретного ввода | 16 |
| Напряжение изоляции, В | 2000 |
| Напряжение лог. 0 | 0 ~ 1 В пост. |
| Напряжение лог. 1 | 5 ~ 24 В пост. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество изолированных каналов дискретного ввода | 16 |
| Количество изолированных каналов дискретного вывода | 16 |
| Тип компьютерной шины | PCI Express |
