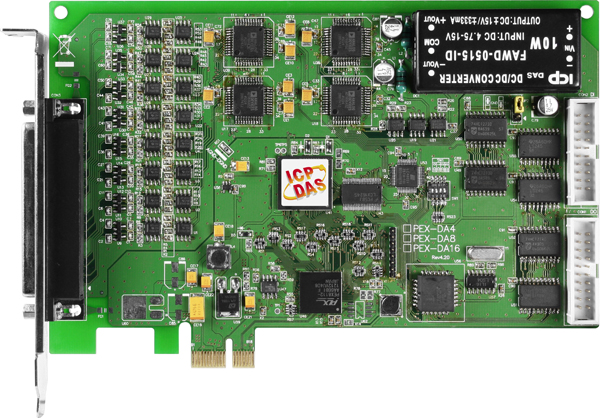

Плата PEX-DA4 CR от ICP DAS представляет собой высокопроизводительное устройство расширения PCI Express, предназначенное для реализации функций аналогового вывода, цифрового ввода и вывода, а также таймера/счётчика в промышленных системах. С четырьмя каналами 14-битного аналогового выхода, 16 каналами цифрового ввода и 16 каналами цифрового вывода, она обеспечивает гибкость и точность при решении задач автоматизации и мониторинга.
Ключевые технические особенности платы PEX-DA4 CR включают:
- Аналоговый выход: 4 канала с разрешением 14 бит, диапазоном выходного сигнала по напряжению ±10 В и по току 0–20 мА. Точность ЦАП составляет ±0,04% при 25°C.
- Цифровой ввод: 16 каналов с уровнем логического "0" до 0,8 В и логического "1" от 2 В, обеспечивающие скорость отклика до 200 кГц.
- Цифровой вывод: 16 каналов с выходным напряжением 0–5 В и максимальным током 6 мА, поддерживающие как Sink, так и Source режимы.
- Таймер/счётчик: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 4 МГц, что позволяет точно измерять интервалы времени и частоту сигналов.
- Интерфейс: Совместимость с шиной PCI Express x1 обеспечивает быструю и надёжную передачу данных.
- Электропитание: Потребление тока 350 мА при +12 В и 600 мА при +5 В, что соответствует стандартам RoHS.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -20 до +70°C, влажность 5–85% без конденсации.
- Размеры: Компактные габариты 172,6 x 116,4 мм облегчают интеграцию в различные системы.
Плата PEX-DA4 CR находит применение в различных областях промышленности, включая системы высокоскоростного сбора данных, мониторинг и управление процессами, анализ вибраций и генерацию цифровых сигналов. Она идеально подходит для интеграции в системы автоматизации, где требуется точный и надёжный аналоговый и цифровой ввод/вывод.
Преимущества использования платы PEX-DA4 CR включают:
- Гибкость конфигурации: Возможность индивидуальной настройки каждого канала аналогового выхода на напряжение или ток.
- Простота калибровки: Поддержка программной калибровки без необходимости использования джампера или подстроечных резисторов, с сохранением данных в EEPROM для долговременного использования.
- Совместимость: Поддержка различных операционных систем, включая Windows (XP, 7, 8, 10) и Linux, а также сред разработки, таких как Visual C++, Visual Basic, Delphi, LabVIEW и MATLAB, что облегчает интеграцию в существующие системы.
- Надёжность: Соответствие стандартам RoHS и широкий диапазон рабочих температур обеспечивают стабильную работу в различных промышленных условиях.
Плата PEX-DA4 CR от ICP DAS является надёжным и эффективным решением для реализации функций аналогового и цифрового ввода/вывода в промышленных приложениях, требующих высокой точности и гибкости конфигурации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 172.6 x 116.4 |
| Потребление тока | 350 мА при +12 В |
| Частота отклика | 200 кГц |
| Нагрузочная способность выходов | Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Точность ЦАП | ±0.04% ±0.04% при 25°C, ±10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов ЦАП | 4 |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.1 В макс. |
| Напряжение лог. 1 | 2 В мин. 4.4 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного вывода | 16 |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Тип компьютерной шины | PCI Express |
