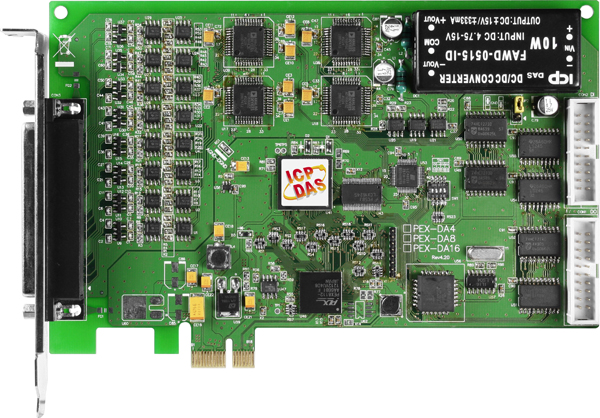

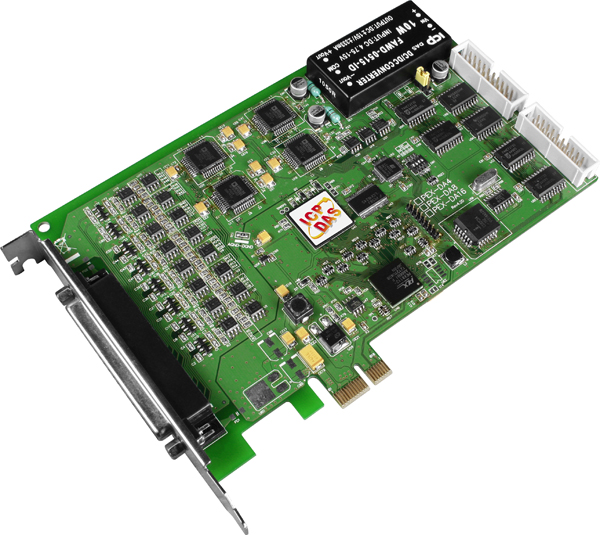

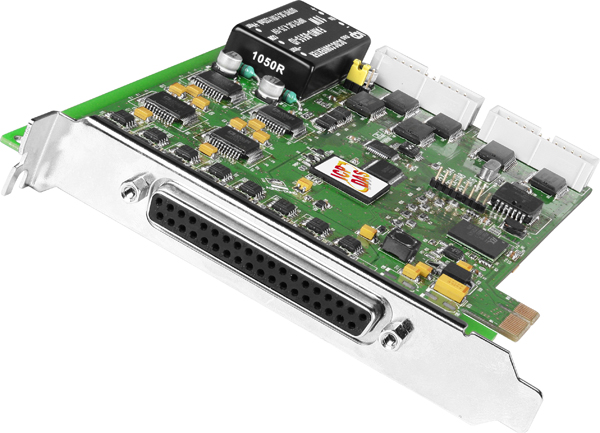

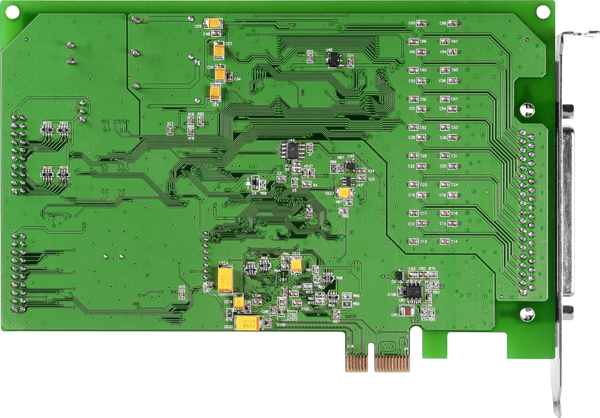

Плата PEX-DA16 CR от ICP DAS представляет собой высокопроизводительный адаптер PCI Express, предназначенный для реализации функций аналогового вывода, цифрового ввода и вывода, а также измерения частоты и импульсов в промышленных системах. Устройство оснащено 16 каналами аналогового вывода с разрешением 14 бит, обеспечивая точность ±0,04% при 25°C и диапазон выходных сигналов по напряжению ±10 В или по току 0–20 мА. Частота отклика аналоговых выходов составляет 200 кГц, что делает плату подходящей для приложений, требующих быстрой обработки сигналов.
В дополнение к аналоговым выходам, PEX-DA16 CR предоставляет 16 каналов цифрового ввода и 16 каналов цифрового вывода. Цифровые входы поддерживают уровни логических сигналов 0 и 1, соответствующие 0–0,8 В и 2–5 В соответственно, с частотой отклика 200 кГц. Цифровые выходы обеспечивают выходное напряжение 0–5 В и способны работать в режиме Sink с током до 6 мА при 0,33 В или в режиме Source с током до 6 мА при 4,77 В. Плата также оснащена тремя каналами для измерения частоты и импульсов с максимальной частотой 4 МГц и разрешением 16 бит, что расширяет возможности мониторинга и управления в реальном времени.
Устройство интегрируется с компьютерами через слот PCI Express x1 и поддерживает операционные системы Windows XP, Windows 7, Windows 8, Windows Vista и ядро Linux 2.6. Для разработки приложений доступны среды программирования, включая Visual C++, Visual Basic, Delphi, C++ Builder и LabVIEW. Плата комплектуется одним разъемом DB37 Female и двумя 20-контактными разъемами типа box header, обеспечивая гибкость в подключении периферийных устройств.
PEX-DA16 CR предназначена для использования в различных промышленных приложениях, таких как системы высокоскоростного сбора данных, мониторинг и управление процессами, анализ вибраций и генерация цифровых сигналов. Ее возможности по аналоговому и цифровому вводу-выведению, а также измерению частоты и импульсов делают ее универсальным решением для задач автоматизации и контроля в промышленности.
Преимущества PEX-DA16 CR включают:
- Высокая точность и скорость отклика — обеспечивают надежную обработку сигналов в реальном времени.
- Гибкость конфигурации — возможность индивидуальной настройки каждого канала для работы в режиме напряжения или тока.
- Совместимость с различными операционными системами — упрощает интеграцию в существующие системы управления.
- Компактные размеры — позволяют устанавливать плату в ограниченные пространства, экономя место в корпусе компьютера.
Устройство функционирует при рабочей температуре от 0 до +60°C и относительной влажности от 5% до 85% без конденсации, что обеспечивает его надежную эксплуатацию в различных промышленных условиях. Габаритные размеры платы составляют 172,6 x 116,4 мм, что соответствует стандартам для установки в слот PCI Express x1.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 172.6 x 116.4 |
| Потребление тока | 550 мА @ +12 В |
| Частота отклика | 200 кГц |
| Нагрузочная способность выходов | Sink: 6 мА @ 0.33 В; Source: 6 мА @ 4.77 В |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Точность ЦАП | ±0.04% ±0.04% при 25°C, ±10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов ЦАП | 16 |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.1 В макс. |
| Напряжение лог. 1 | 2 В мин. 4.4 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного вывода | 16 |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Тип компьютерной шины | PCI Express |
