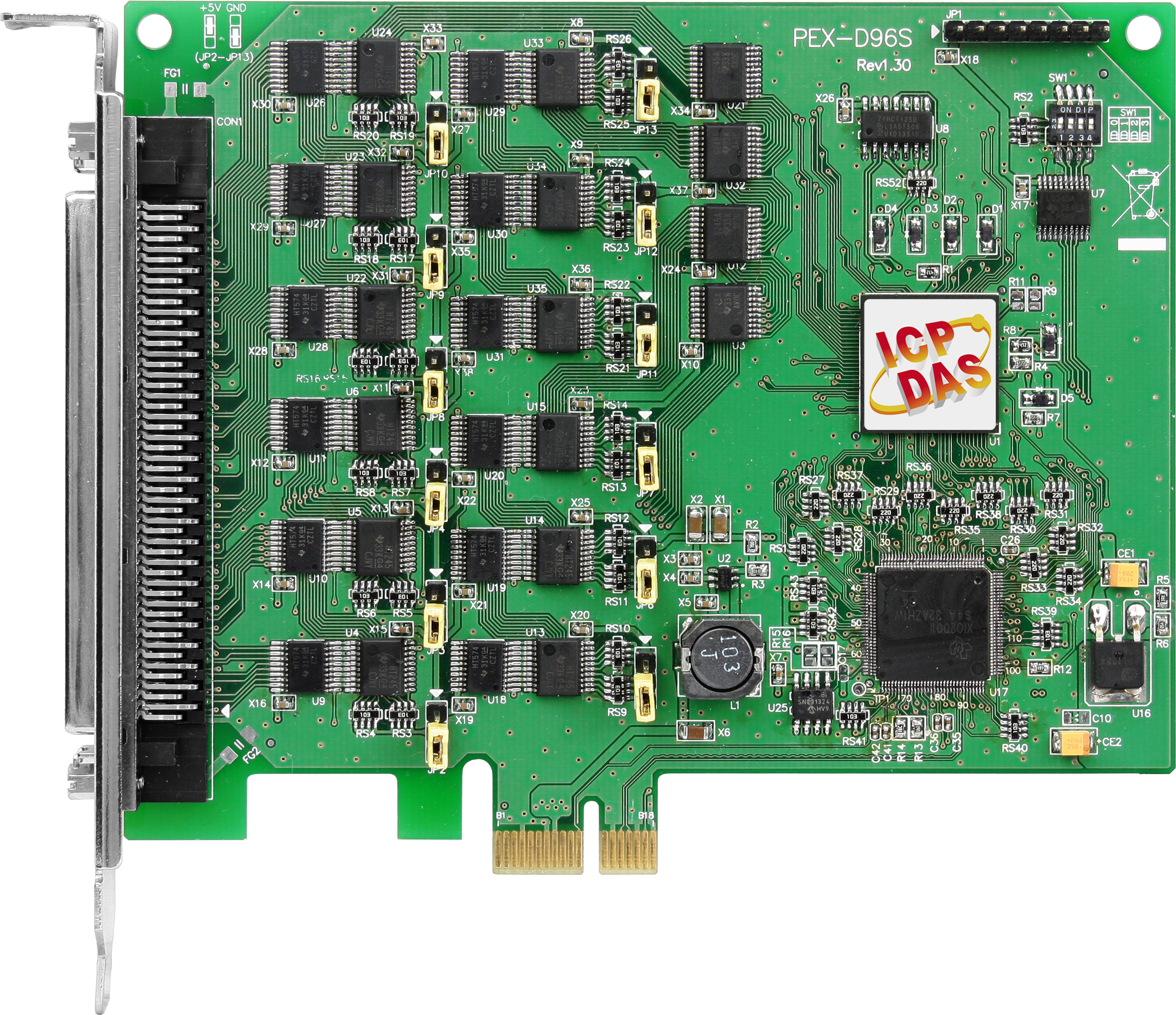

Плата PEX-D96S CR от ICP DAS представляет собой высокопроизводительное решение для дискретного ввода-вывода, предназначенное для интеграции в системы с интерфейсом PCI Express x1. Она обеспечивает 96 каналов цифрового ввода/вывода, что делает ее идеальной для применения в промышленных автоматизированных системах, где требуется надежная и быстрая обработка сигналов.
Ключевые технические особенности PEX-D96S CR включают:
- Интерфейс PCI Express x1: обеспечивает высокоскоростную передачу данных и совместимость с современными компьютерами и промышленными ПК.
- 96 каналов цифрового ввода/вывода: реализованы через двенадцать 8-битных двунаправленных портов, что позволяет гибко настраивать конфигурацию системы в зависимости от требований.
- Частота отклика 500 кГц: обеспечивает быструю обработку сигналов, что критично для приложений, требующих высокой скорости реакции.
- Нагрузочная способность выходов: каждый канал способен обеспечивать ток до 6 мА при напряжении 0,33 В (режим Sink) и 6 мА при 4,77 В (режим Source), что позволяет подключать различные устройства без дополнительного усиления сигналов.
- Поддержка Card ID: наличие SMD-переключателя для идентификации платы в системе, что упрощает процесс установки и настройки при использовании нескольких плат в одном компьютере.
- Разъем SCSI II: 100-контактный разъем обеспечивает надежное подключение и совместимость с различными периферийными устройствами.
Области применения PEX-D96S CR включают:
- Промышленные системы автоматизации: для сбора и обработки сигналов от различных датчиков и исполнительных механизмов.
- Системы управления производственными процессами: для мониторинга и управления оборудованием в реальном времени.
- Тестирование и контроль качества: для проведения испытаний и обеспечения соответствия продукции установленным стандартам.
Преимущества PEX-D96S CR:
- Высокая плотность ввода/вывода: 96 каналов на одной плате позволяют сократить количество необходимых компонентов и упростить архитектуру системы.
- Гибкость конфигурации: возможность настройки портов в зависимости от специфических требований приложения.
- Надежность: соответствие стандарту RoHS гарантирует использование экологически чистых материалов и высокое качество сборки.
- Совместимость: поддержка различных операционных систем, включая Windows и Linux, а также интеграция с популярными средами разработки, такими как LabVIEW, Visual Studio и другими.
Монтаж платы осуществляется непосредственно в слот PCI Express компьютера, что обеспечивает простоту установки и надежное соединение. Рабочая температура устройства составляет от 0 до +60°C, а температура хранения — от -20 до +70°C, что делает ее подходящей для эксплуатации в различных климатических условиях. Габаритные размеры платы — 130 x 95 x 22 мм, что позволяет эффективно использовать пространство внутри корпуса компьютера.
В комплект поставки входят сама плата и краткое руководство пользователя, что облегчает процесс установки и настройки. Для более детального ознакомления с техническими характеристиками и возможностями платы рекомендуется обратиться к официальной документации производителя.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/CMOS |
| Разъемы для подключеня устройств ввода/вывода | 1 x 100-pin SCSI II |
| Габаритные размеры, мм | 130 x 95 x 22 |
| Потребление тока | 650 мА при +3.3 В; 0 мА при +12 В |
| Частота отклика | 500 кГц |
| Нагрузочная способность выходов | Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В |
| Количество универсальных дискретных каналов ввода/вывода | 96 |
| Напряжение лог. 0 | 0.8 В макс. 0.1 В макс. |
| Напряжение лог. 1 | 2 В мин. 4.4 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Тип компьютерной шины | PCI Express |
