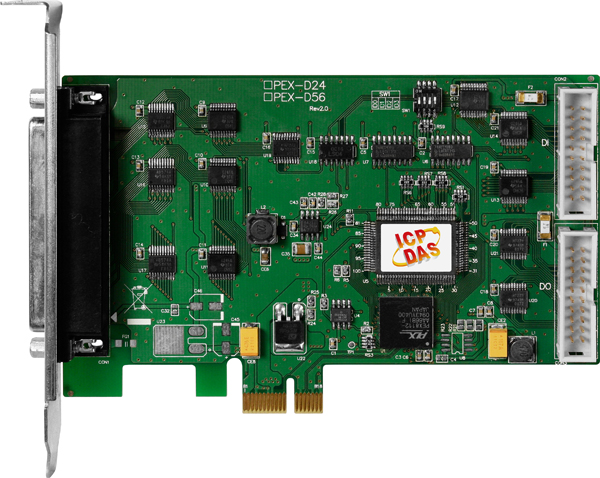

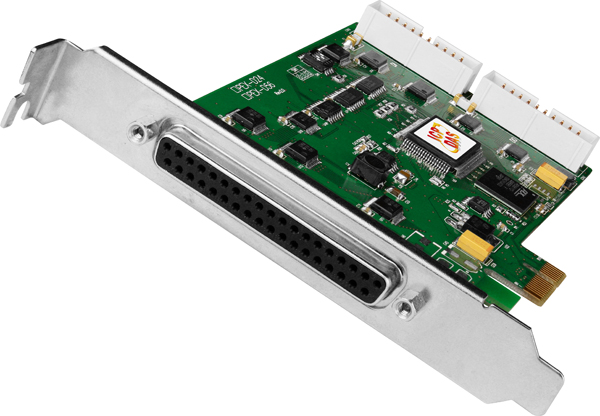

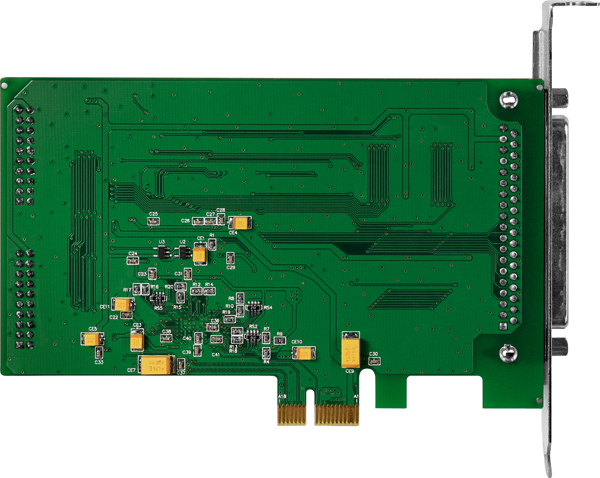

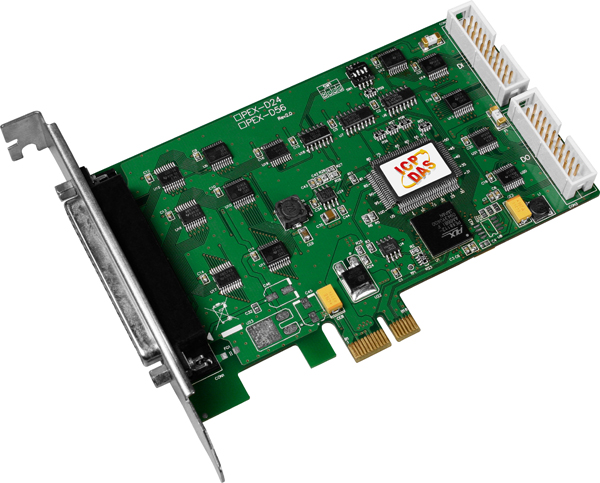

Плата PEX-D56 CR от ICP DAS представляет собой высокопроизводительный адаптер PCI Express, предназначенный для реализации 56 каналов дискретного ввода-вывода (DIO) в промышленных автоматизированных системах. Это решение обеспечивает надежную и эффективную интеграцию цифровых сигналов в компьютерные системы, требующие высокой скорости отклика и точности.
Ключевые технические особенности платы PEX-D56 CR включают:
- Системная шина: PCI Express x1, обеспечивающая высокоскоростную передачу данных.
- Каналы ввода-вывода: 56 каналов DIO, из которых 16 каналов предназначены для дискретного ввода, 16 — для дискретного вывода, и 24 — для программируемых каналов ввода/вывода.
- Уровни логических сигналов: логический 0 — до 0.8 В, логический 1 — от 2.0 В, что соответствует стандарту 5 В/TTL.
- Нагрузочная способность выходов: для CON1 (выходы Sink) — 2.4 мА при 0.8 В; для CON3 (выходы Sink) — 64 мА при 0.8 В и для CON3 (выходы Source) — 32 мА при 2.0 В.
- Частота отклика: 500 кГц, обеспечивающая быструю обработку сигналов.
- Электропитание: потребление тока 750 мА при +3.3 В; 0 мА при +12 В, что способствует эффективному энергопотреблению.
- Условия эксплуатации: рабочая температура от 0 до +60 °C, влажность от 5% до 85% без конденсации, что делает плату устойчивой к различным промышленным условиям.
- Габаритные размеры: 134 x 86 x 22 мм, что обеспечивает компактность и удобство монтажа в стандартные корпуса компьютеров.
Плата PEX-D56 CR идеально подходит для применения в различных областях промышленной автоматизации, включая системы управления производственными процессами, мониторинг и управление оборудованием, а также в системах сбора и обработки данных. Ее высокая скорость отклика и надежность делают ее эффективным решением для задач, требующих быстрого и точного ввода-вывода цифровых сигналов.
Преимущества использования платы PEX-D56 CR включают:
- Высокая производительность: возможность обработки 56 каналов DIO с частотой отклика 500 кГц.
- Гибкость подключения: наличие разъемов 1 x 37-pin D-Sub и 2 x 20-pin Header для удобного подключения внешних устройств.
- Совместимость: поддержка операционных систем Linux kernel 2.6, Windows XP, Windows 7, Windows Vista, а также интеграция с различными средами разработки, такими как VC, VB, Delphi, BCB, Visual Studio .NET, LabVIEW.
- Надежность: устойчивость к широкому диапазону температур и влажности, что обеспечивает долговечность в промышленных условиях.
Плата PEX-D56 CR от ICP DAS является надежным и эффективным решением для интеграции дискретного ввода-вывода в промышленные системы, обеспечивая высокую производительность, гибкость подключения и совместимость с различными операционными системами и средами разработки.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Разъемы для подключеня устройств ввода/вывода | 1 x 37-pin D-Sub, 2 x 20-pin Header |
| Габаритные размеры, мм | 134 x 86 x 22 |
| Потребление тока | 750 мА при +3.3 В; 0 мА при +12 В |
| Частота отклика | 500 кГц |
| Нагрузочная способность выходов | CON1: Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В; CON3: Sink: 64 мА @ 0.8 В; Source: 32 мА @ 2.0 В |
| Количество универсальных дискретных каналов ввода/вывода | 24 |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов дискретного ввода | 16 + 24 программируемых |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного вывода | 16 + 24 программируемых |
| Тип компьютерной шины | PCI Express |
