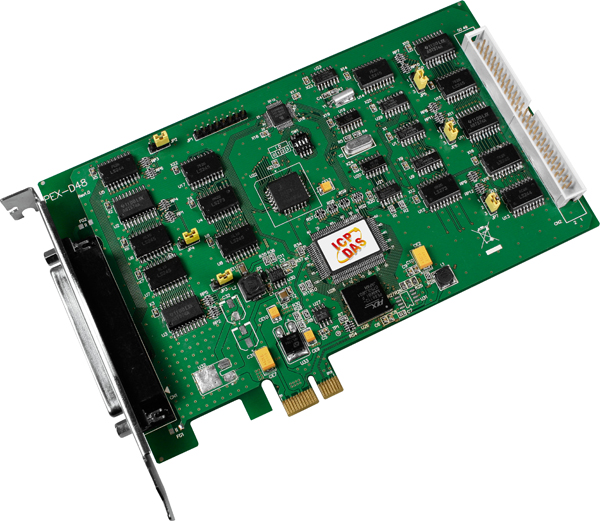

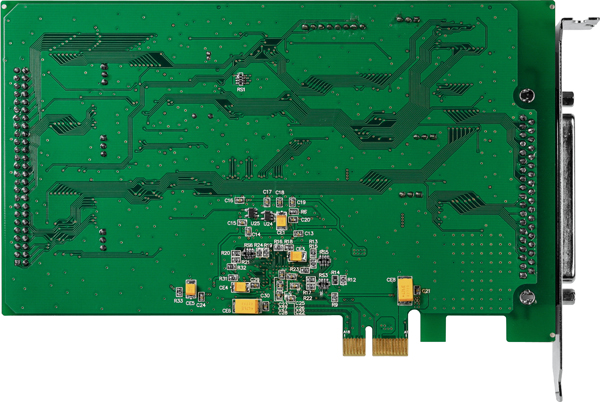

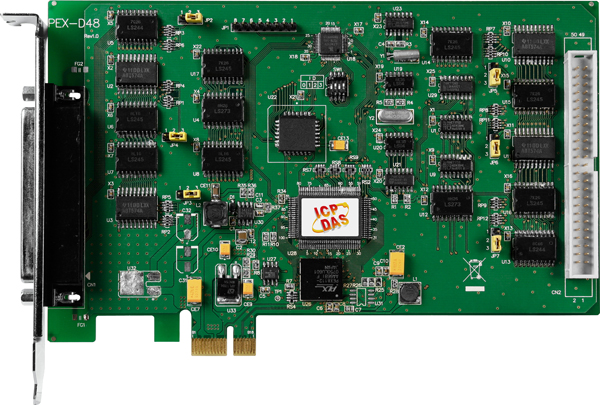

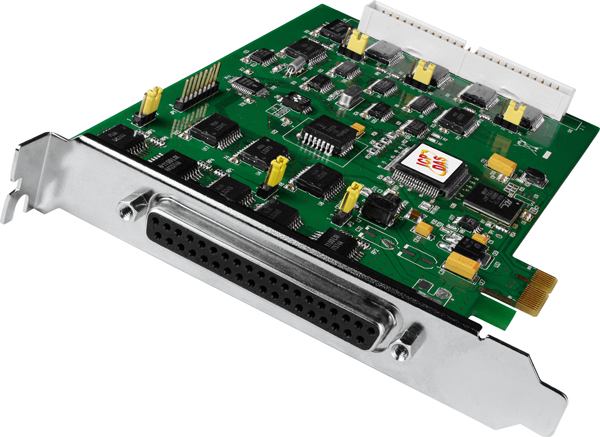

Плата PEX-D48 CR от ICP DAS представляет собой высокопроизводительный адаптер PCI Express, обеспечивающий 48 каналов дискретного ввода-вывода (DIO) с уровнем совместимости 5 В/TTL. Это решение предназначено для интеграции в системы автоматизации, требующие надежного и быстрого обмена цифровыми сигналами.
Ключевые технические особенности платы PEX-D48 CR включают:
- Дискретный ввод: 48 каналов с уровнями логических сигналов: логический "0" — до 0,8 В, логический "1" — от 2,0 В. Частота отклика достигает 500 кГц, что обеспечивает быструю обработку входных сигналов.
- Дискретный вывод: 48 каналов с выходным напряжением от 0 до 5 В. Нагрузочная способность выходов составляет 64 мА при логическом "0" (0,8 В) и 32 мА при логическом "1" (2,0 В), что позволяет управлять различными устройствами без дополнительного усиления.
- Таймер/счетчик: 2 канала с 16-битным разрешением и максимальной частотой 4 кГц, обеспечивающие точное измерение времени и частоты.
- Интерфейсы подключения: 50-контактный разъем типа box header и 37-контактный разъем DB37 для гибкости в подключении периферийных устройств.
- Электропитание: Потребление тока составляет 900 мА при +5 В, что соответствует стандартам PCI Express x1.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C, влажность от 5 до 85% без конденсации, что гарантирует стабильную работу в различных промышленных условиях.
- Габариты: Компактные размеры 156 мм x 105 мм x 22 мм облегчают установку в ограниченных пространствах.
Плата PEX-D48 CR идеально подходит для применения в системах автоматизации, контроллерах, системах сбора данных и других областях, где требуется надежный и быстрый цифровой ввод-вывод. Ее высокая совместимость с различными операционными системами, включая Linux и Windows, а также поддержка популярных сред разработки, таких как Visual C++, Visual Basic, Delphi, C++ Builder и LabVIEW, обеспечивают легкую интеграцию в существующие системы.
Среди преимуществ платы PEX-D48 CR можно отметить:
- Высокая скорость отклика: 500 кГц, что позволяет эффективно обрабатывать быстрые сигналы.
- Гибкость подключения: наличие двух типов разъемов для удобства интеграции с различными устройствами.
- Надежность: широкий диапазон рабочих температур и устойчивость к внешним воздействиям обеспечивают долговечность в промышленных условиях.
- Совместимость: поддержка различных операционных систем и сред разработки упрощает процесс внедрения.
Плата PEX-D48 CR от ICP DAS является надежным и эффективным решением для задач цифрового ввода-вывода в промышленных приложениях, обеспечивая высокую производительность и гибкость при интеграции в различные системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Разъемы для подключеня устройств ввода/вывода | 1 x 50-pin Header, 1 x 37-pin D-Sub |
| Габаритные размеры, мм | 172 x 112 x 22 |
| Потребление тока | 1500 мА при +3.3 В; 0 мА при +12 В |
| Частота отклика | 500 кГц |
| Нагрузочная способность выходов | Sink: 64 мА @ 0.8 В; Source: 32 мА @ 2.0 В |
| Количество универсальных дискретных каналов ввода/вывода | 48 |
| Количество каналов таймера/счётчика | 2 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Тип компьютерной шины | PCI Express |
