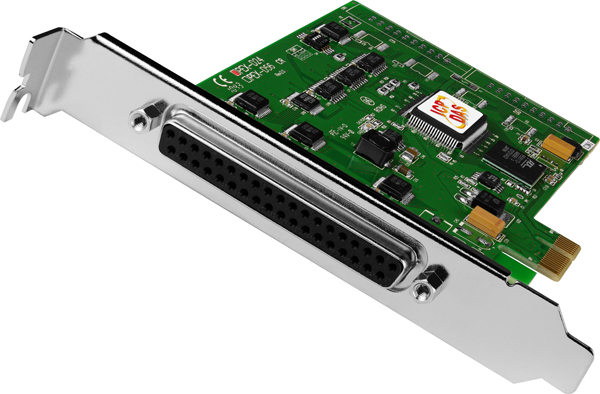

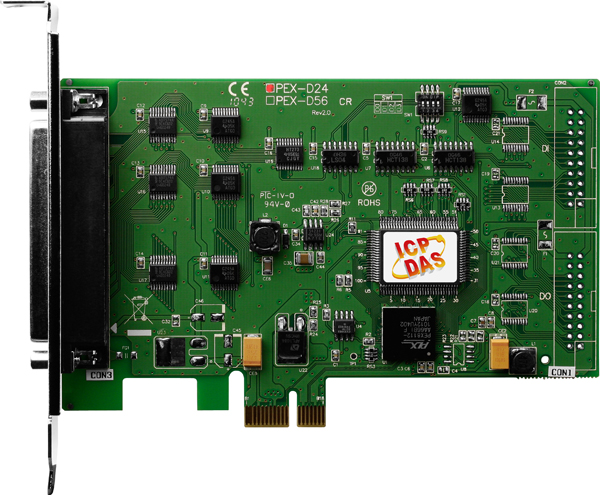

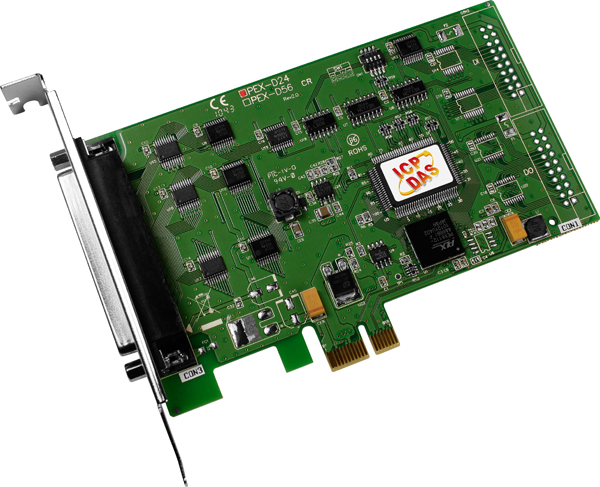

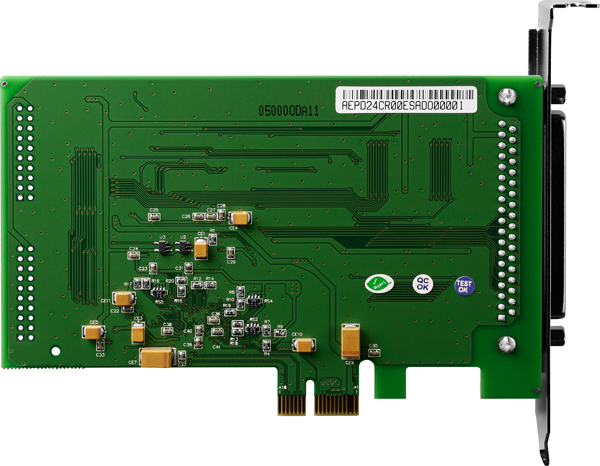

Плата PEX-D24 CR от ICP DAS представляет собой высокопроизводительное решение для цифрового ввода-вывода, подключаемое через интерфейс PCI Express x1. Она оснащена 24 каналами, поддерживающими 5 В/TTL уровни сигналов, что обеспечивает гибкость при интеграции с различными промышленными системами.
Ключевые технические особенности платы PEX-D24 CR включают:
- Интерфейс PCI Express x1: обеспечивает высокоскоростное подключение к компьютеру, соответствующее современным стандартам.
- 24 канала цифрового ввода/вывода: каждый канал может работать как вход, так и выход, что повышает универсальность устройства.
- Эмуляция двух портов 8255 PPI: совместимость с промышленными стандартами облегчает интеграцию в существующие системы.
- Частота отклика 500 кГц: быстрая обработка сигналов, подходящая для приложений, требующих высокой скорости реакции.
- Четыре источника прерываний: позволяют эффективно управлять событиями и минимизировать нагрузку на процессор.
- Поддержка идентификатора карты (Card ID): упрощает распознавание и управление несколькими платами в одной системе.
- Разъем DB37: обеспечивает надежное подключение внешних устройств ввода/вывода.
Плата PEX-D24 CR предназначена для использования в различных областях промышленной автоматизации, включая системы управления производственными процессами, мониторинг и контроль оборудования, а также в приложениях, требующих быстрого и надежного цифрового ввода-вывода. Ее универсальность и совместимость с промышленными стандартами делают ее идеальным выбором для интеграции в существующие системы автоматизации.
Преимущества использования платы PEX-D24 CR включают:
- Высокая скорость отклика: частота отклика 500 кГц обеспечивает быструю обработку сигналов, что критично для динамичных процессов.
- Гибкость подключения: возможность использования платы как для ввода, так и для вывода сигналов упрощает проектирование систем.
- Совместимость с промышленными стандартами: эмуляция портов 8255 PPI облегчает интеграцию в существующие системы.
- Эффективное управление: наличие четырех источников прерываний позволяет оптимизировать обработку событий и снизить нагрузку на центральный процессор.
Плата PEX-D24 CR совместима с операционными системами Windows XP/7/8/10/11 и Linux Kernel 4.x/2.6.x ~ 5.16.x, что обеспечивает широкие возможности для разработки программного обеспечения. Драйверы и SDK доступны для различных языков программирования, включая LabVIEW, VC, C#, VB.NET, MATLAB и Delphi, что упрощает процесс разработки и интеграции.
Устройство имеет компактные габариты 134 x 86 x 22 мм и потребляет 650 мА при +3.3 В, что делает его подходящим для установки в стандартные корпуса компьютеров без значительного увеличения энергопотребления. Рабочая температура устройства составляет от 0 до +60°C, а температура хранения — от -20 до +70°C, что позволяет использовать плату в различных климатических условиях.
В комплект поставки входят сама плата и краткое руководство пользователя, что облегчает процесс установки и настройки устройства. Для расширения функциональности доступны дополнительные аксессуары, такие как кабели и клеммные модули, которые можно приобрести отдельно.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Разъемы для подключеня устройств ввода/вывода | 1 x 37-pin D-Sub |
| Напряжение неизолированных каналов ввода | Напряжение логической 1: 2.0 В мин. |
| Габаритные размеры, мм | 134 x 86 x 22 |
| Потребление тока | 650 мА при +3.3 В; 0 мА при +12 В |
| Частота отклика | 500 кГц |
| Нагрузочная способность выходов | Sink: 64 мА при 0.8 В; Source: 32 мА при 2 В |
| Количество универсальных дискретных каналов ввода/вывода | 24 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Тип компьютерной шины | PCI Express |
