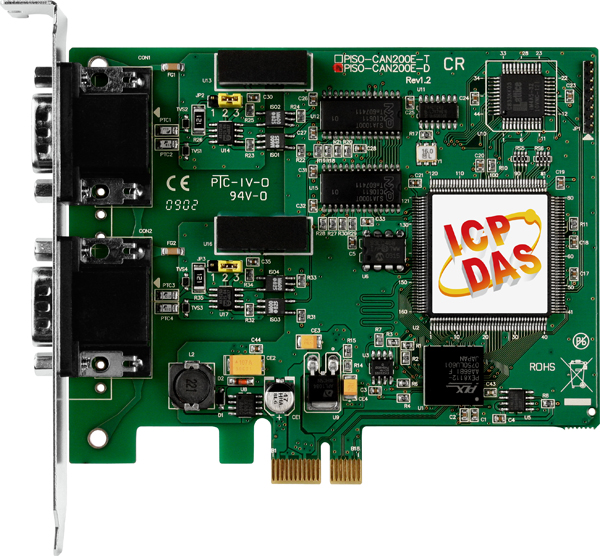

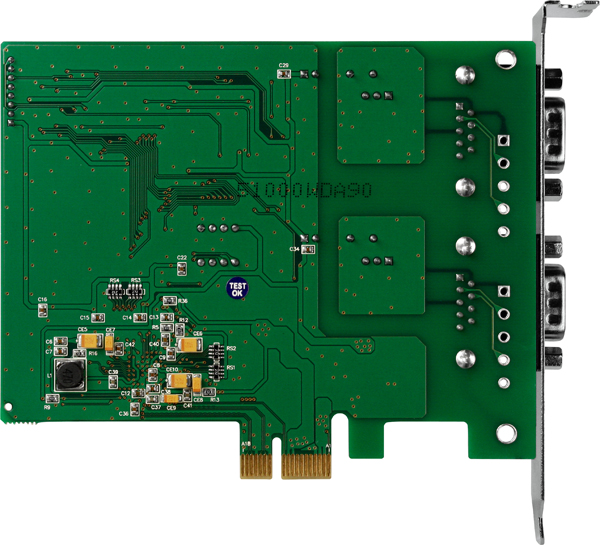

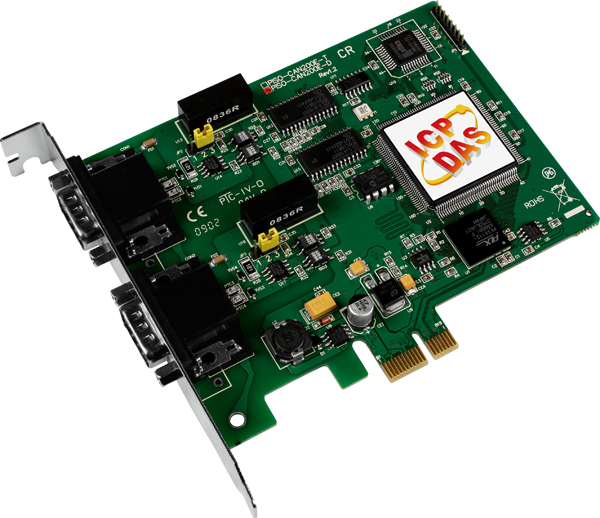

Плата PEX-CAN200i-D CR от ICP DAS предназначена для интеграции двух изолированных портов CAN в системы с интерфейсом PCI Express. Это решение обеспечивает надежную и высокоскоростную связь для промышленных приложений, требующих изоляции и защиты данных.
Ключевые технические особенности:
- Интерфейс PCI Express x1: обеспечивает быструю и стабильную передачу данных между платой и компьютером.
- Два независимых порта CAN: поддерживают скорость передачи данных до 1 Мбит/с, что подходит для различных промышленных приложений.
- Гальваническая изоляция: 3 кВ для защиты от электрических помех и предотвращения повреждений оборудования.
- Контроллер CAN NXP SJA1000T: обеспечивает надежную обработку CAN-сообщений и совместимость с протоколами CAN 2.0 A/B и ISO 11898-2.
- Приемопередатчик NXP 82C250: гарантирует высококачественную передачу сигналов по шине CAN.
- Выборочный терминальный резистор 120 Ом: настраивается с помощью джампера для оптимизации сигнала на шине CAN.
- Поддержка различных операционных систем: драйверы доступны для Windows XP/7/8/10 и Linux 2.6.x ~ 4.8.0, а также библиотеки для LabView, DASYLab, InduSoft, VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net и VB.Net.
Области применения и целевая аудитория:
Плата PEX-CAN200i-D CR идеально подходит для интеграции в системы автоматизации зданий, промышленные контроллеры, системы сбора данных и другие приложения, где требуется надежная и изолированная связь по шине CAN. Она предназначена для инженеров и разработчиков, работающих в области промышленной автоматизации и интеграции систем.
Преимущества и совместимость:
- Высокая степень изоляции: 3 кВ гальванической изоляции защищает оборудование от электрических помех и повышает надежность системы.
- Гибкость в настройке: возможность выбора терминального резистора 120 Ом с помощью джампера позволяет адаптировать плату под конкретные условия эксплуатации.
- Широкая совместимость: поддержка различных операционных систем и программных библиотек облегчает интеграцию платы в существующие системы и ускоряет процесс разработки.
Плата PEX-CAN200i-D CR от ICP DAS представляет собой надежное и эффективное решение для интеграции изолированных портов CAN в системы с интерфейсом PCI Express, обеспечивая высокоскоростную и защищенную связь для промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 22 x 85 |
| Потребление тока | 100 мА при 12 В, 100 мА при 3.3 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 2 |
| Изоляция | 2.5 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | до 1 Мбита/сек |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | DB9 'папа' |
| Библиотеки | LabView DASYLab InduSoft VB 6.0 VC++ 6.0 BCB 6.0 Delphi 4.0 C#.Net VB.Net |
| Тип шины | PCI Express |
| Драйверы для ОС | Windows XP/7/8/10 Linux 2.6.x ~ 4.8.0 |
| Количество последовательных портов | 2 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Серия устройства | PEX серия |
