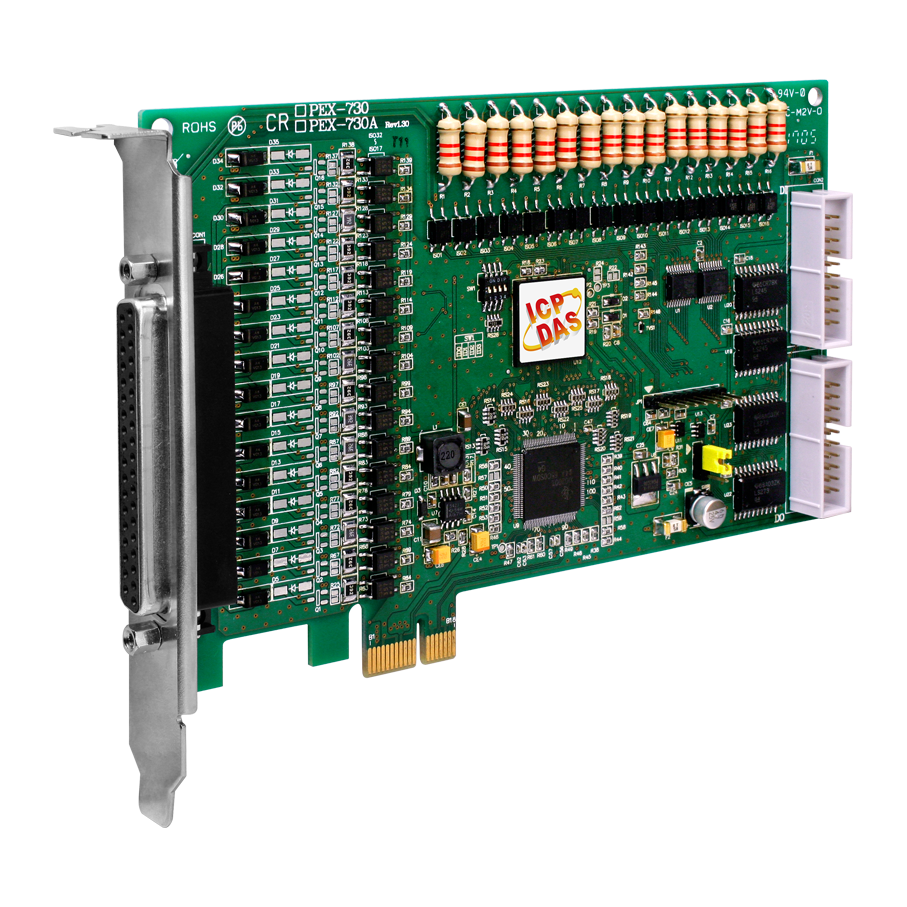

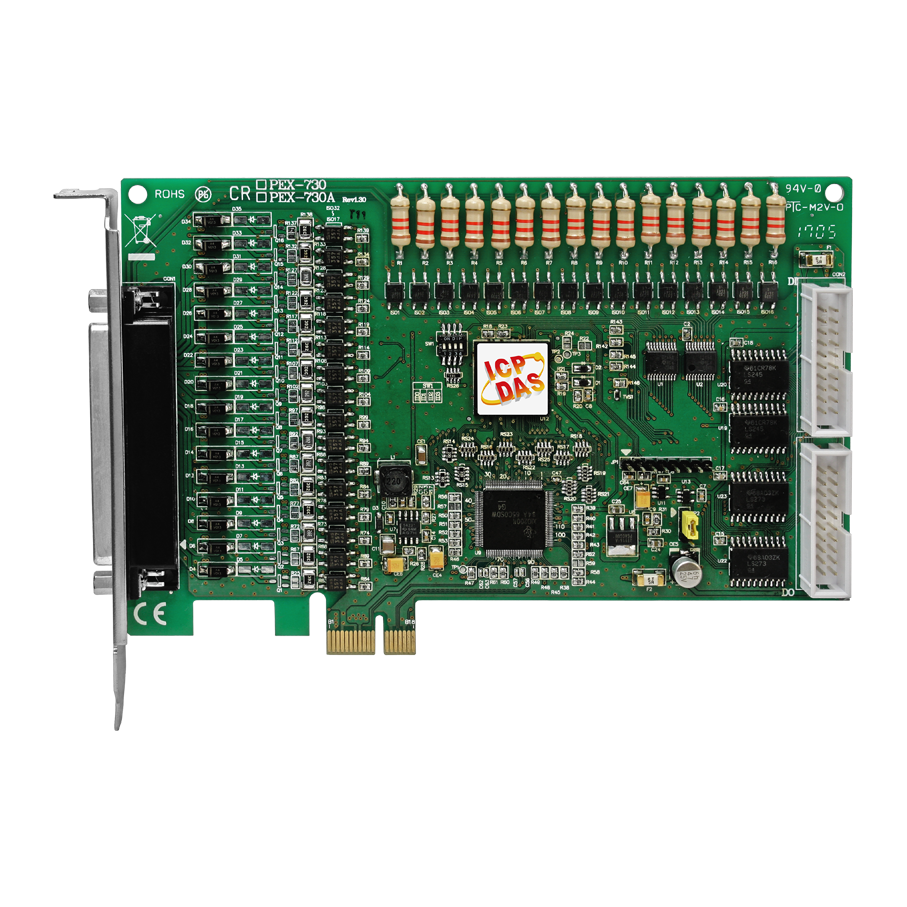

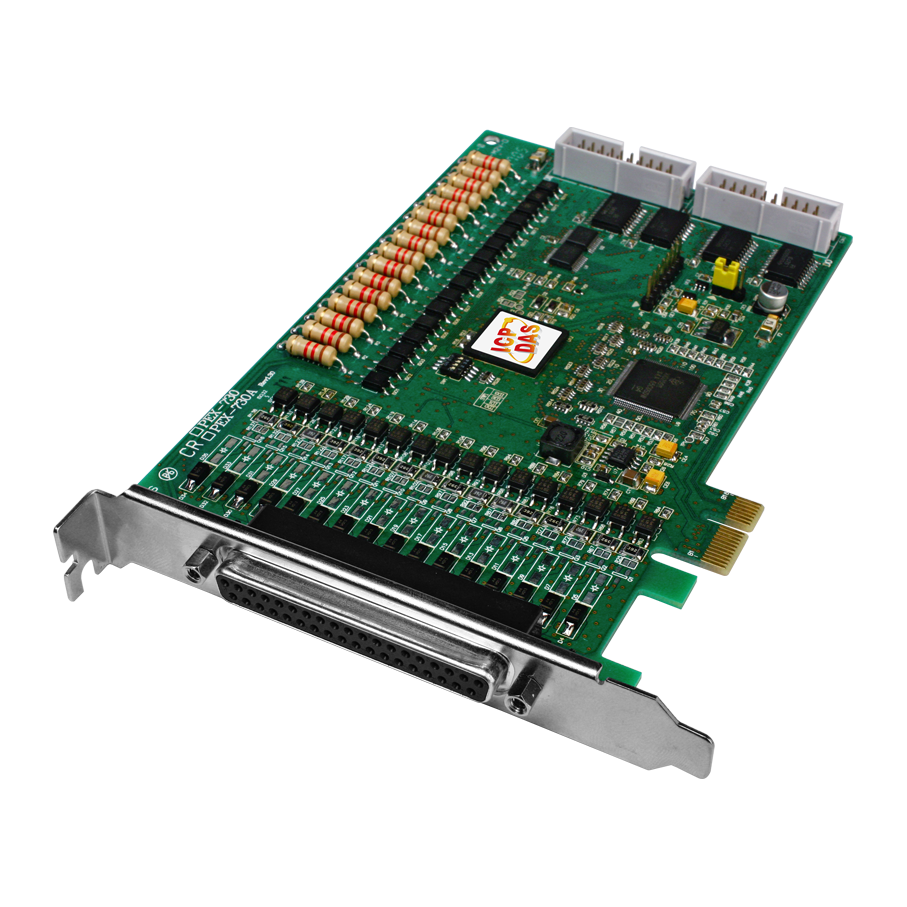

Плата PEX-730A CR от ICP DAS представляет собой высококачественное решение для интеграции 32 каналов дискретного ввода и 32 канала дискретного вывода в системы на базе PCI Express. Изолированные каналы обеспечивают защиту от электромагнитных помех, что критично для промышленных приложений.
Ключевые технические особенности платы PEX-730A CR включают:
- Типы каналов: 16 изолированных и 16 неизолированных каналов для ввода и вывода.
- Изоляция: 3750 В для защиты от высоковольтных помех.
- Уровни логических сигналов: для изолированных входов логический "0" соответствует 0–1 В, логический "1" — 9–24 В; для неизолированных входов логический "0" — до 0,8 В, логический "1" — от 2 В.
- Выходные характеристики: изолированные каналы поддерживают выходной ток до 100 мА при напряжении до 30 В; неизолированные каналы обеспечивают выходной ток 2,4 мА при напряжении 0,8 В (sink) и 0,8 мА при напряжении 2,0 В (source).
- Скорость отклика: изолированные каналы — до 4 кГц, неизолированные — до 500 кГц.
- Потребление энергии: 350 мА при +3,3 В и 250 мА при +12 В.
- Габариты: 163 мм в длину, 110 мм в ширину и 22 мм в высоту.
- Рабочие условия: температура от 0 до +60 °C и влажность от 5% до 85% без конденсации.
Плата PEX-730A CR предназначена для использования в различных областях промышленности, включая автоматизацию производственных процессов, тестирование продукции и лабораторные исследования. Ее возможности позволяют интегрировать в системы управления, где требуется надежный и быстрый обмен дискретными сигналами.
Преимущества платы PEX-730A CR:
- Гибкость подключения: наличие как изолированных, так и неизолированных каналов позволяет адаптировать плату под различные требования системы.
- Высокая изоляция: защита от высоковольтных помех повышает надежность работы в промышленных условиях.
- Совместимость: поддержка PCI Express x1 обеспечивает совместимость с современными компьютерами и промышленными ПК.
- Программная поддержка: совместимость с различными операционными системами, включая Windows и Linux, а также поддержка популярных сред разработки, таких как LabVIEW, Delphi и Visual Studio, упрощает интеграцию в существующие системы.
Плата PEX-730A CR является надежным и эффективным решением для интеграции дискретных входов и выходов в промышленные системы, обеспечивая высокую производительность и защиту от помех в различных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Тип каналов изолированного дискретного вывода | Source, Открытый коллектор |
| Напряжение изоляции входов, В | 3750 |
| Напряжение лог. 1 (изолированные входы) | 9 ~ 24 В |
| Напряжение изоляции выходов, В | 3750 |
| Напряжение лог. 0 (изолированные входы) | 0 ~ +1 В |
| Совместимость каналов | Оптопара |
| Входное сопротивление изолированных входов | 1.2 кОм, 1 Вт |
| Выходной ток изолированных выходов | 100 мА/+30 В для каждого канала при 100% нагрузке |
| Габаритные размеры, мм | 163 x 110 |
| Потребление тока | 350 мА при +3.3 В; 250 мА при +12 В |
| Частота отклика | Изолированный: 4 кГц; неизолированный: 500 кГц |
| Входное сопротивление | 1.2 кОм, 1 Вт |
| Количество каналов дискретного ввода | 16 изолированных + 16 неизолированных |
| Напряжение изоляции, В | 3750 |
| Напряжение лог. 0 | Изолированный: +1 В макс.; ТТЛ: 0 ~ +0.8 В Неизолированный: 0.8 В макс. |
| Напряжение лог. 1 | Изолированный: +9 ~ +24 В; ТТЛ: +2 В мин. Неизолированный: 2 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного вывода | 16 изолированных + 16 неизолированных |
| Количество изолированных каналов дискретного ввода | 16 |
| Количество изолированных каналов дискретного вывода | 16 |
| Тип компьютерной шины | PCI Express |
