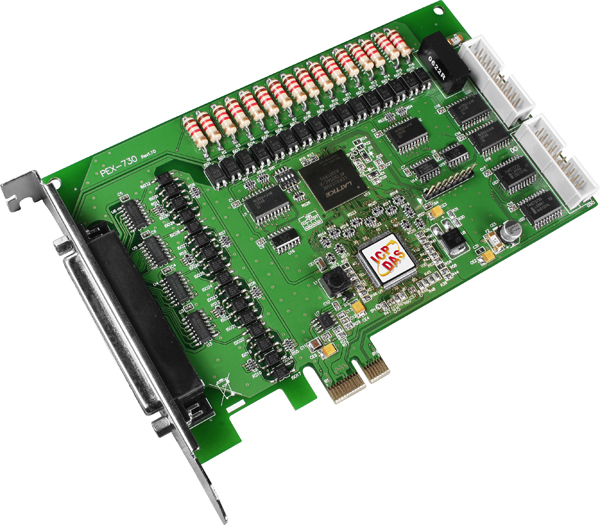

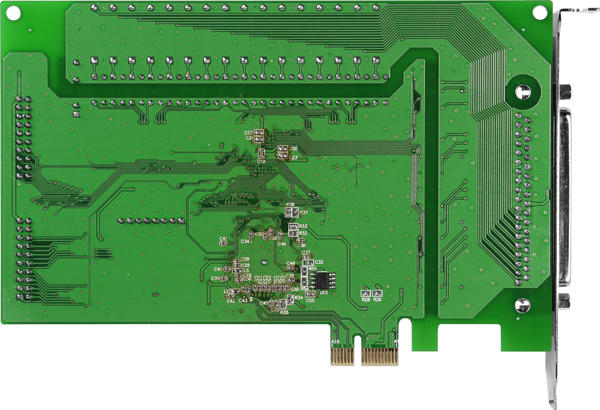

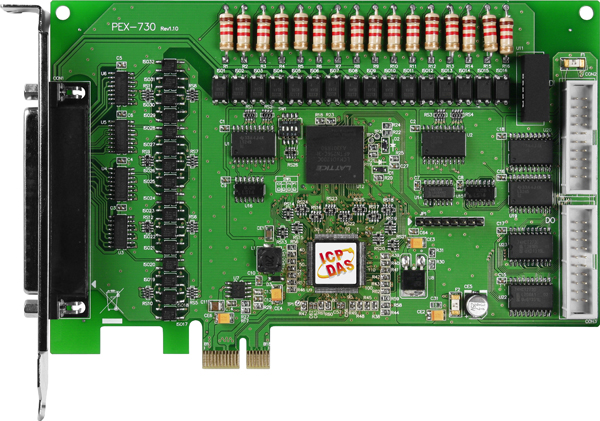

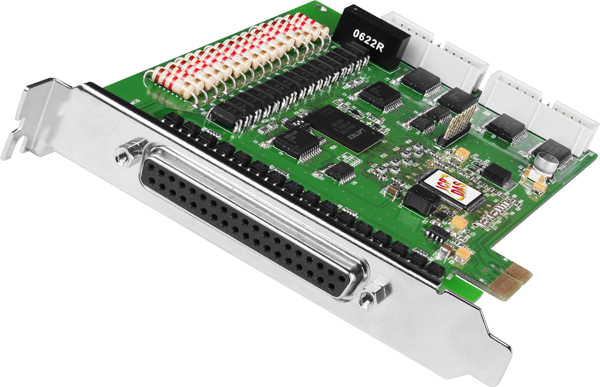

Плата PEX-730 CR от ICP DAS представляет собой высококачественное решение для промышленного ввода-вывода, обеспечивая 32 канала изолированного цифрового ввода и 32 канала цифрового вывода с открытым коллектором (Sink, NPN). Устройство подключается к системной шине PCI Express x1, что гарантирует быструю и надежную передачу данных.
Ключевые технические особенности платы PEX-730 CR включают:
- Изолированные цифровые входы: 16 каналов с оптической изоляцией, обеспечивающей защиту от перенапряжений до 3750 В. Логический уровень "0" соответствует напряжению от 0 до 1 В, а уровень "1" — от 9 до 24 В.
- Цифровые выходы с открытым коллектором (Sink, NPN): 16 каналов, каждый из которых способен выдерживать ток до 100 мА при напряжении до 30 В. Эти выходы оснащены транзисторами Дарлингтона и интегрированными диодами подавления для защиты от индуктивных нагрузок.
- Цифровые входы и выходы уровня TTL: 16 каналов для ввода и 16 для вывода, работающих при напряжении 5 В, что обеспечивает совместимость с широким спектром оборудования.
- Встроенный DC/DC преобразователь: Обеспечивает изоляцию 3000 В постоянного тока для входов с сухим контактом, повышая надежность системы.
- Функции прерываний: Два источника прерываний для эффективного управления событиями в реальном времени.
- Поддержка Plug & Play: Автоматическое определение ресурсов ввода-вывода без необходимости ручной настройки адресов и IRQ, что упрощает процесс установки и конфигурации.
- Размеры и монтаж: Компактные габариты 163 x 116 x 22 мм и возможность установки непосредственно в компьютерный корпус обеспечивают гибкость в размещении устройства.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C и влажность от 5% до 85% без конденсации позволяют использовать плату в различных промышленных средах.
Плата PEX-730 CR идеально подходит для применения в системах автоматизации, где требуется надежный и изолированный ввод-вывод сигналов. Ее можно интегрировать в системы управления производственными процессами, системы мониторинга и контроля, а также в устройствах, где необходимо обеспечить защиту от перенапряжений и изоляцию между компонентами системы. Совместимость с различными операционными системами, включая Windows и Linux, а также поддержка популярных сред разработки, таких как Visual C++, Visual Basic, Delphi, C++ Builder и LabVIEW, обеспечивают гибкость в разработке и интеграции решений на базе этой платы.
Выбор платы PEX-730 CR от ICP DAS гарантирует высокую надежность, защиту от внешних помех и простоту интеграции в существующие системы, что делает ее оптимальным решением для промышленных приложений, требующих качественного ввода-вывода сигналов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Тип каналов изолированного дискретного вывода | Sink, Открытый коллектор |
| Напряжение изоляции выходов, В | 3750 |
| Напряжение лог. 1 (изолированные входы) | 9 ~ 24 В |
| Напряжение изоляции входов, В | 3750 |
| Напряжение лог. 0 (изолированные входы) | 0 ~ +1 В |
| Совместимость каналов | Оптопара |
| Входное сопротивление изолированных входов | 1.2 кОм, 1 Вт |
| Выходной ток изолированных выходов | 100 мА/+30 В для каждого канала при 100% нагрузке |
| Габаритные размеры, мм | 163 x 116 x 22 |
| Потребление тока | 350 мА при +3.3 В; 250 мА при +12 В |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество изолированных каналов дискретного ввода | 16 |
| Количество изолированных каналов дискретного вывода | 16 |
| Тип компьютерной шины | PCI Express |
