Артикул:
PEX-1202L
Характеристики
Полное наименование:
—
Плата PEX-1202L CR 32-ch, 12-bit, 44 kS/s Low Gain Multi-function DAQ Board (1 K word FIFO) (RoHS)Includes one CA-4002 D-Sub connector
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

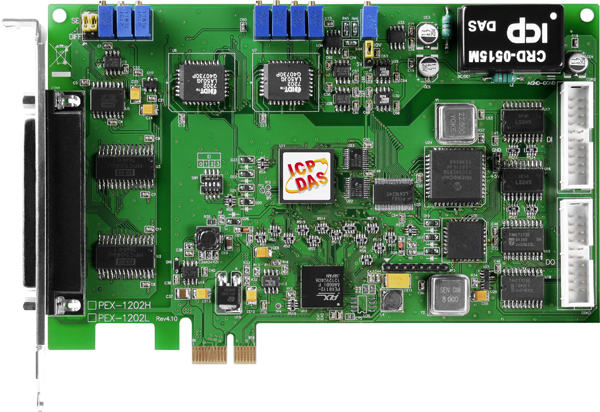

Плата PEX-1202L от ICP DAS представляет собой многофункциональный адаптер ввода-вывода, предназначенный для расширения возможностей компьютерных систем в области сбора и обработки данных. Устройство устанавливается в слот PCI Express x1, обеспечивая высокоскоростной интерфейс передачи данных.
Ключевые технические особенности PEX-1202L включают:
- Аналоговый ввод: 32 канала с общим проводом и 16 дифференциальных каналов, поддерживающих программируемое усиление АЦП с коэффициентами 0.5, 1, 2, 4 и 8. Диапазоны входных сигналов варьируются от ±0.625 В до ±10 В для биполярного ввода и от 0 до +10 В для однополярного. Разрешение АЦП составляет 12 бит при частоте дискретизации до 110 кГц.
- Аналоговый вывод: 2 канала с разрешением 12 бит, предлагающие выходные диапазоны ±5 В и ±10 В.
- Цифровой ввод: 16 каналов с уровнями логических сигналов 0–0.4 В для логического "0" и 2–5 В для логического "1". Частота отклика достигает 500 кГц.
- Цифровой вывод: 16 каналов с выходным напряжением 0–5 В и максимальным выходным током 0.8 мА.
- Таймеры/счетчики: 3 канала с разрешением 16 бит, максимальной частотой 10 МГц и возможностью работы в различных режимах.
- Буфер FIFO: Размер 2048 выборок, обеспечивающий эффективное буферизование данных.
- Эталонные часы: Внутренние, с частотой 8 МГц.
- Электропитание: Потребление тока 1300 мА при напряжении +3.3 В.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, влажность 5–85% без конденсации.
- Габариты: 162 мм в длину, 100 мм в ширину и 22 мм в высоту.
Плата PEX-1202L предназначена для использования в различных областях, включая автоматизацию промышленных процессов, системы сбора данных, мониторинг и управление оборудованием. Ее возможности позволяют интегрировать устройство в системы, требующие высокоскоростного сбора и обработки аналоговых и цифровых сигналов.
Преимущества PEX-1202L включают:
- Гибкость конфигурации: Возможность выбора между биполярным и однополярным вводом, а также программируемое усиление АЦП для оптимизации под конкретные задачи.
- Высокая скорость обработки: Частота дискретизации до 110 кГц и частота отклика цифровых входов и выходов до 500 кГц обеспечивают быструю реакцию системы на изменения сигналов.
- Компактные размеры: Компактные габариты платы позволяют интегрировать ее в ограниченные пространства, сохраняя при этом высокую функциональность.
- Совместимость: Поддержка различных операционных систем, включая Windows и Linux, а также совместимость с популярными средами разработки, такими как LabVIEW, Delphi и Visual Studio, упрощают процесс интеграции и разработки приложений.
Плата PEX-1202L от ICP DAS является надежным решением для предприятий, требующих эффективного сбора и обработки данных в реальном времени, обеспечивая высокую производительность и гибкость настройки под специфические требования приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 0.5, 1, 2, 4, 8 |
| Биполярный ввод | ±0.625 В, ±1.25 В, ±2.5 В, ±5 В, ±10 В |
| Однополярный ввод | 0 ~ +10 В, 0 ~ +5 В, 0 ~ +2.5 В, 0 ~ +1.25 В |
| Частота тактовых импульсов, МГц | 8 |
| Размер буфера FIFO, кБайт | 2048 |
| Температурный дрейф нуля | ±4 ppm/°C |
| Габаритные размеры, мм | 162 x 100 x 22 |
| Потребление тока | 1300 мА @ +3.3 В |
| Частота отклика | 500 кГц |
| Нагрузочная способность выходов | Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Точность ЦАП | ±0.06% ±0.06% при 25°C, ±10 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов ЦАП | 2 |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 8 МГц |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.1 В макс. |
| Напряжение лог. 1 | 2 В мин. 4.4 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного вывода | 16 |
| Частота дискретизации | 110 кГц |
| Разрешение АЦП | 12 бит |
| Количество каналов АЦП | 16 |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Скорость изменения выходного сигнала | 8.33 В/мкс |
| Тип компьютерной шины | PCI Express |
