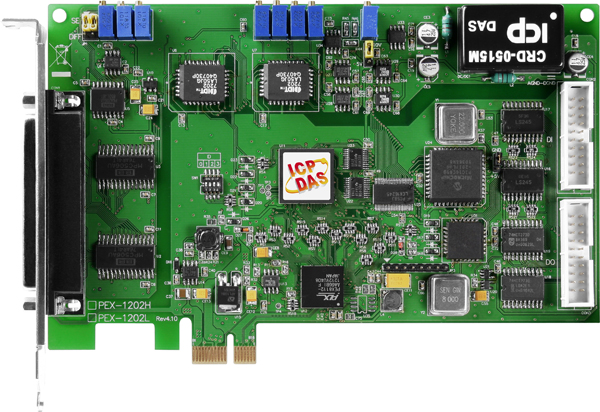

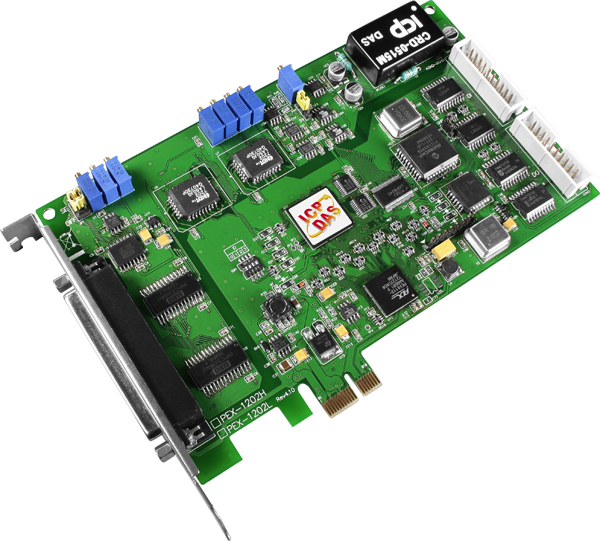

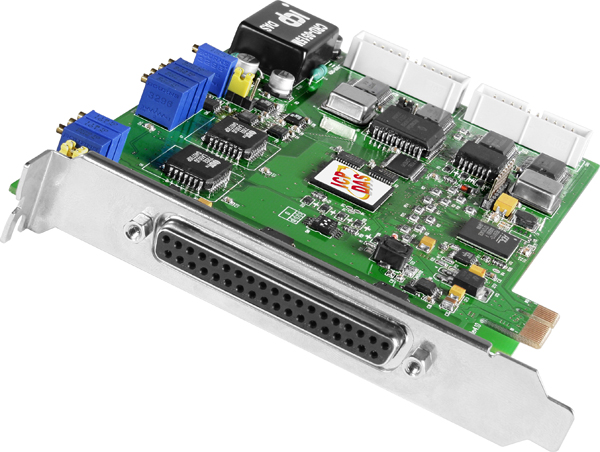

Плата PEX-1202H CR от ICP DAS представляет собой многофункциональную плату расширения PCI Express, предназначенную для высокоскоростного сбора и обработки данных в промышленных приложениях. Она оснащена 32 каналами аналогового ввода с разрешением 12 бит и частотой выборки до 44 кГц, что обеспечивает точность и скорость при измерении различных физических величин. Входные сигналы могут быть как дифференциальными, так и с общим проводом, с возможностью программируемого усиления АЦП в диапазоне от 1 до 1000, что позволяет адаптировать устройство под различные уровни сигналов.
Для аналогового вывода предусмотрены два канала с разрешением 12 бит и диапазоном выходных напряжений ±5 В и ±10 В, что делает плату универсальной для задач, требующих точного аналогового сигнала. Цифровые входы и выходы представлены 16 каналами с уровнем логического "0" до 0.4 В и логического "1" от 2 до 5 В, а также 16 каналами цифрового вывода с выходным напряжением 0–5 В и максимальным током до 0.8 мА. Дополнительно, плата оснащена тремя каналами таймера/счётчика с максимальной частотой 10 кГц и 16-битной разрядностью, что расширяет возможности для измерения частоты и импульсов.
Размеры платы составляют 162 x 100 x 22 мм, что позволяет интегрировать её в стандартные корпуса компьютеров. Рабочая температура устройства варьируется от 0 до +60°C, а рабочая влажность — от 5% до 85% без образования конденсата, что делает плату подходящей для эксплуатации в различных климатических условиях. Плата поддерживает интерфейс PCI Express x1 и совместима с операционными системами Linux (начиная с ядра 2.6), Windows XP, Windows 7, Windows 8 и Windows Vista. Для разработки приложений доступны библиотеки и примеры кода для таких сред, как Visual C++, Visual Basic, Delphi, C++ Builder, LabVIEW и других, что упрощает интеграцию устройства в существующие системы.
Плата PEX-1202H CR идеально подходит для применения в системах автоматизации, мониторинга и управления в различных отраслях промышленности, таких как машиностроение, энергетика, химическая промышленность и другие. Её возможности по высокоскоростному сбору и обработке данных, а также гибкость в настройке под различные сигналы делают её эффективным решением для задач, требующих точности и надежности. Совместимость с широким спектром операционных систем и сред разработки обеспечивает лёгкую интеграцию в существующие инфраструктуры, а компактные размеры и устойчивость к внешним воздействиям расширяют области применения устройства.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 1, 10, 100, 1000 |
| Биполярный ввод | ±0.005 В, ±0.01 В, ±0.05 В, ±0.1 В, ±1 В, ±5 В, ±10 В |
| Однополярный ввод | 0 ~ +10 В, 0 ~ +0.1 В, 0 ~ +0.01 В |
| Размер буфера FIFO, кБайт | 2048 |
| Частота тактовых импульсов, МГц | 8 |
| Температурный дрейф нуля | ±4 ppm/°C |
| Габаритные размеры, мм | 162 x 100 x 22 |
| Потребление тока | 1300 мА @ +3.3 В |
| Частота отклика | 500 кГц |
| Нагрузочная способность выходов | Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В |
| Количество каналов ЦАП | 3 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Точность ЦАП | ±0.06% ±0.06% при 25°C, ±10 В |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 8 МГц |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.1 В макс. |
| Напряжение лог. 1 | 2 В мин. 4.4 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного вывода | 16 |
| Частота дискретизации | 44 кГц |
| Разрешение АЦП | 12 бит |
| Количество каналов АЦП | 16 |
| Скорость изменения выходного сигнала | 8.33 В/мкс |
| Тип компьютерной шины | PCI Express |
