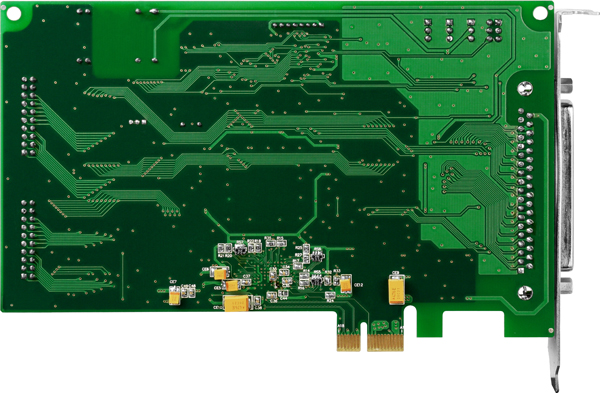

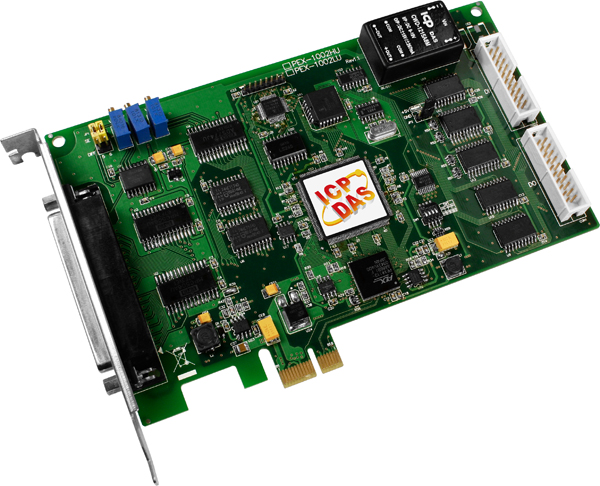

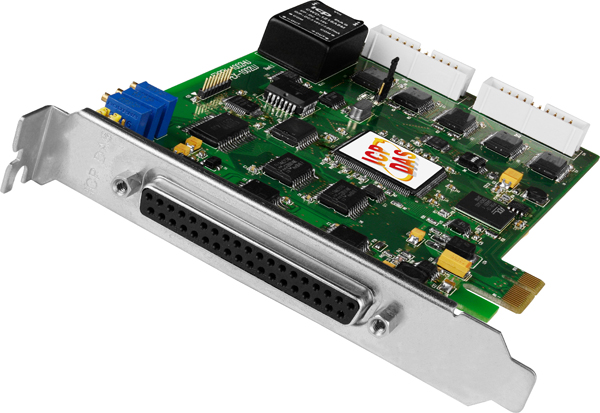

Плата PEX-1002L CR PCI Express, 32-ch, 12-bit, 110 kS/s Low Gain Multi-function DAQ Board (RoHS) Inc

Артикул: PEX-1002L CR
Характеристики
Полное наименование:
—
Плата PEX-1002L CR PCI Express, 32-ch, 12-bit, 110 kS/s Low Gain Multi-function DAQ Board (RoHS) Includes one
Срок гарантии
—
12 мес.
209 055 тенге/шт
Варианты цен
209 055 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата PEX-1002L CR от ICP DAS представляет собой многофункциональное устройство PCI Express, предназначенное для высокоточных измерений и управления в промышленных приложениях. Она оснащена 32 каналами аналогового ввода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, а также тремя каналами таймера/счётчика, что делает её универсальным решением для задач сбора данных и автоматизации.

Ключевые технические особенности платы включают:

  • Аналоговый ввод: 32 канала с разрешением 12 бит и частотой дискретизации 110 кГц. Диапазоны входных сигналов: ±10 мВ, ±100 мВ, ±1 В, ±10 В. Программируемое усиление АЦП: 1, 2, 4, 8. Точность АЦП: ±0,01% при 25°C и ±10 В. Входное сопротивление: 10 МОм. Биполярный ввод: ±1,25 В, ±2,5 В, ±5 В, ±10 В. Температурный дрейф нуля: ±4 ppm/°C. Защита от перенапряжения: ±35 В.
  • Дискретный ввод: 16 каналов с частотой отклика 500 кГц. Уровни логических сигналов: лог. 0 — до 0,8 В, лог. 1 — от 2 В. Напряжение лог. 0 — до 0,8 В, лог. 1 — от 2 В.
  • Дискретный вывод: 16 каналов с частотой отклика 500 МГц. Нагрузочная способность выходов: Sink — 2,4 мА, Source — 0,8 мА. Напряжение лог. 0 — до 0,4 В, лог. 1 — от 2,4 В.
  • Таймер/счётчик: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 4 МГц.
  • Электропитание: Потребление тока — 900 мА при +3,3 В и 350 мА при +12 В.
  • Условия эксплуатации: Рабочая температура — от 0 до +60°C, температура хранения — от -20 до +70°C. Рабочая влажность — от 5% до 85% без конденсации.
  • Габариты: 167 x 110 x 22 мм.

Плата PEX-1002L CR предназначена для использования в различных областях промышленности, включая автоматизацию процессов, системы сбора данных, контроль и управление оборудованием. Она обеспечивает высокую точность измерений и надежную работу в условиях промышленной эксплуатации.

Преимущества платы PEX-1002L CR:

  • Высокая точность и надежность: Точные измерения и устойчивость к внешним воздействиям обеспечивают стабильную работу в промышленных условиях.
  • Универсальность: Широкий диапазон входных сигналов и программируемое усиление АЦП позволяют адаптировать плату под различные задачи.
  • Совместимость: Поддержка операционных систем Windows и Linux, а также сред разработки VC, VB, Delphi, BCB, LabVIEW обеспечивает легкую интеграцию в существующие системы.
  • Компактность: Компактные размеры платы позволяют эффективно использовать пространство в корпусах компьютеров и промышленных системах.

Плата PEX-1002L CR является надежным и эффективным решением для задач сбора данных и автоматизации в промышленности, обеспечивая высокую производительность и точность измерений.

Основные характеристики:

ХарактеристикаЗначение
Количество потенциальных каналов аналогового ввода 32
Программируемое усиление АЦП 1 , 2 , 4 , 8
Биполярный ввод ±1.25 В, ±2.5 В, ±5 В, ±10 В
Частота тактовых импульсов, МГц 4
Температурный дрейф нуля +/- 4 ppm/°C
Габаритные размеры, мм 167 x 110 x 22
Потребление тока 900 мА @ +3.3 В; 350 мА @ +12 В
Частота отклика 500 кГц
500 МГц
Нагрузочная способность выходов Sink: 2.4 мА; Source: 0.8 мА
Количество неизолированных каналов дискретного ввода 16
Количество неизолированных каналов дискретного вывода 16
Входное сопротивление 10 МОм
Защита от перенапряжения ±35 В
Количество каналов таймера/счётчика 3
Максимальное разрешение счетчика 16 бит
Количество каналов дискретного ввода 16
Напряжение лог. 0 0.8 В макс.
0.4 В макс.
Напряжение лог. 1 2 В мин.
2.4 В мин.
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Количество каналов дискретного вывода 16
Частота дискретизации 110 кГц
Тип каналов аналогового ввода 32 потенциальных/16 дифференциальных
Разрешение АЦП 12 бит
Диапазон входных сигналов по напряжению ±10 мВ
±10 В
±100 мВ
±1 В
Количество каналов АЦП 16
32
Точность АЦП ±0.01% при 25°C, ±10 В
Тип компьютерной шины PCI Express
