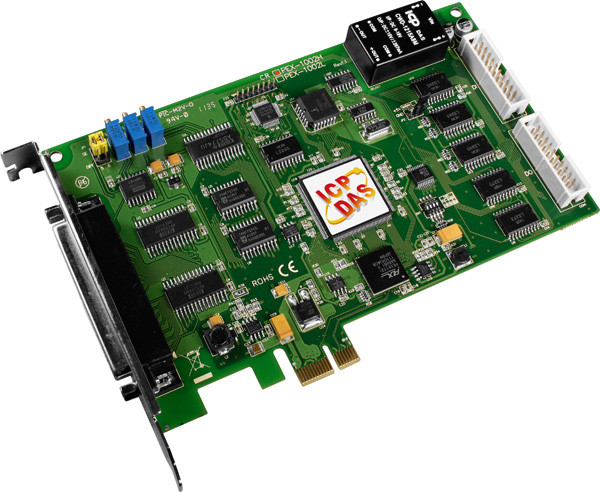

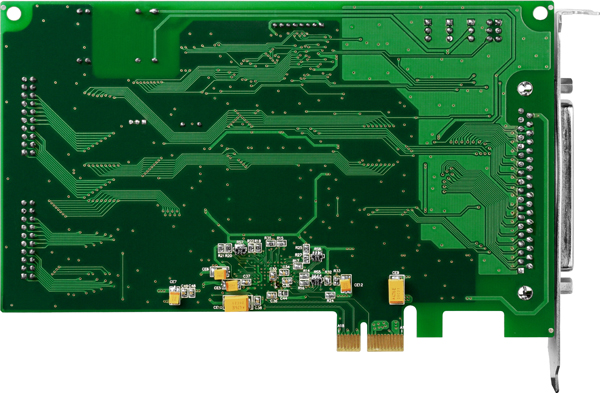

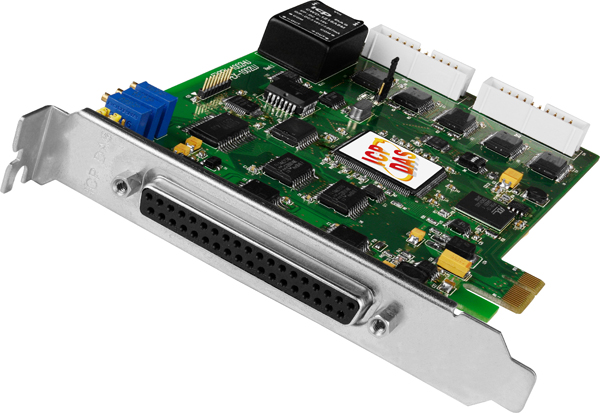

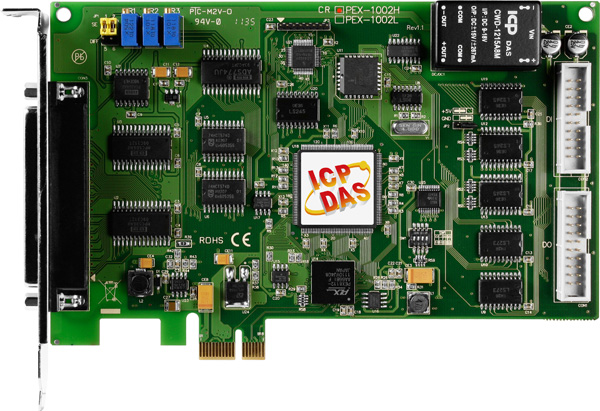

Плата PEX-1002H CR от компании ICP DAS представляет собой многофункциональную плату расширения PCI Express, предназначенную для высокоточных измерений и управления в промышленных системах. Она оснащена 32 каналами аналогового ввода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, а также тремя каналами таймера/счётчика, что делает её универсальным решением для разнообразных задач автоматизации и контроля.
Ключевые технические особенности платы PEX-1002H CR включают:
- Аналоговый ввод: 32 потенциальных канала с разрешением 12 бит и частотой дискретизации 44 кГц. Программируемое усиление АЦП: 1, 10, 100, 1000. Диапазоны входных сигналов: ±0.01 В, ±0.1 В, ±1 В, ±10 В. Точность АЦП: ±0.01% при 25°C, ±10 В.
- Дискретный ввод/вывод: 16 неизолированных каналов дискретного ввода и 16 неизолированных каналов дискретного вывода. Напряжение лог. 0: 0.8 В макс., напряжение лог. 1: 2 В мин. Нагрузочная способность выходов: Sink: 2.4 мА; Source: 0.8 мА. Частота отклика: 500 кГц.
- Таймер/счётчик: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 4 МГц.
- Эталонные часы: Внутренние, 4 МГц.
- Электропитание: Потребление тока 350 мА при +12 В.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -20 до +70°C, рабочая влажность 5–85% без образования конденсата.
- Габаритные размеры: 167 x 110 x 22 мм.
Плата PEX-1002H CR предназначена для использования в различных областях промышленности, включая системы автоматизации, контроль и измерение, а также в приложениях, требующих высокоточных аналоговых и цифровых сигналов. Она идеально подходит для интеграции в системы сбора данных, управления процессами и мониторинга оборудования.
Среди преимуществ платы PEX-1002H CR можно отметить:
- Высокая точность измерений: Благодаря 12-битному разрешению АЦП и точности ±0.01% при 25°C, ±10 В, обеспечивается высокая достоверность данных.
- Гибкость в настройке: Программируемое усиление АЦП позволяет адаптировать плату под различные уровни входных сигналов.
- Универсальность: Наличие как аналоговых, так и цифровых каналов ввода/вывода и таймеров/счётчиков расширяет возможности применения платы в различных задачах.
- Надёжность: Широкий диапазон рабочих температур и защита от перенапряжения ±35 В обеспечивают стабильную работу в сложных промышленных условиях.
Плата PEX-1002H CR совместима с операционными системами Windows XP/2003/2008/7/8/10 (32/64 бита) и Linux Kernel 2.4.X/2.6.X-4.8.X, что облегчает её интеграцию в существующие системы. В комплект поставки входят устройство, краткое руководство пользователя и комплект разработчика драйвера UniDAQ/SDK, что упрощает процесс установки и настройки.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 1, 10, 100, 1000 |
| Биполярный ввод | ±0.01 В, ±0.1 В, ±1 В, ±10 В |
| Частота тактовых импульсов, МГц | 4 |
| Температурный дрейф нуля | ±4 ppm/°C |
| Габаритные размеры, мм | 167 x 110 x 22 |
| Потребление тока | 350 мА при +12 В |
| Частота отклика | 500 кГц |
| Нагрузочная способность выходов | Sink: 2.4 мА; Source: 0.8 мА |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного вывода | 16 |
| Разрешение АЦП, бит | 12 |
| Количество каналов АЦП | 16/32 16 32 |
| Частота дискретизации | 44 кГц |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Тип компьютерной шины | PCI Express |
