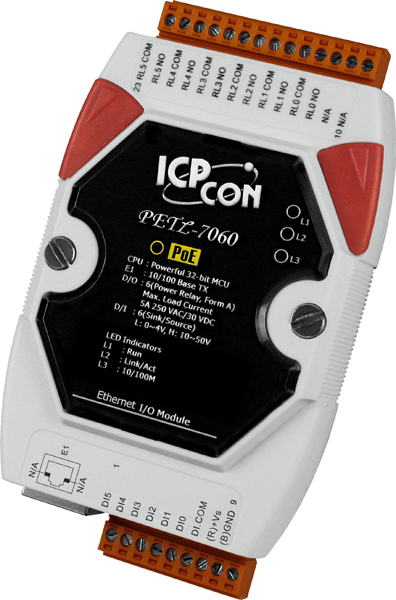

Модуль PETL-7060 CR от ICP DAS представляет собой Ethernet-устройство, оснащённое шестью каналами дискретного ввода и шестью каналами силового реле, поддерживающее питание по технологии Power over Ethernet (PoE). Это решение предназначено для интеграции в системы автоматизации, требующие удалённого управления и мониторинга.
Ключевые технические особенности модуля PETL-7060 CR включают:
- Дискретный ввод: 6 каналов с возможностью подключения как к источнику, так и к приёмнику сигнала (Sink/Source). Напряжение логического "0" составляет до 4 В постоянного тока, а логического "1" — от 10 до 50 В постоянного тока. Входное сопротивление каждого канала — 10 кОм. Защита от перенапряжения достигает 70 В постоянного тока.
- Силовое реле: 6 каналов с нормально разомкнутыми контактами (Form A). Нагрузочная способность реле — 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле не превышает 6 мс, а время восстановления — 3 мс. Механическая износостойкость реле составляет 20 миллионов переключений.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base-T(X) с разъёмом RJ45, поддерживающий протоколы Modbus TCP и Modbus UDP. Возможность питания по PoE (IEEE 802.3af, Class 1) или через отдельный источник питания с диапазоном входного напряжения от 12 до 48 В постоянного тока.
- Функции безопасности: Поддержка ID, пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
- Монтаж: Возможность установки на DIN-рейку, а также настольный и настенный монтаж, что обеспечивает гибкость в размещении устройства в различных условиях.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в разнообразных промышленных средах.
Модуль PETL-7060 CR идеально подходит для применения в системах автоматизации зданий, удалённого управления промышленным оборудованием, мониторинга состояния устройств и управления процессами, где требуется надёжный и гибкий интерфейс ввода-вывода с возможностью удалённого управления и мониторинга.
Преимущества использования PETL-7060 CR включают:
- Гибкость подключения: Возможность работы как с источником, так и с приёмником сигнала на входах, что упрощает интеграцию в различные системы.
- Надёжность: Высокая износостойкость реле и защита от перенапряжений обеспечивают долговечность и стабильную работу устройства в сложных эксплуатационных условиях.
- Универсальность монтажа: Разнообразные варианты установки позволяют адаптировать устройство под конкретные требования проекта.
- Энергоэффективность: Поддержка PoE снижает потребность в дополнительных источниках питания и упрощает прокладку проводки.
Модуль PETL-7060 CR совместим с различными системами автоматизации, использующими протоколы Modbus TCP и Modbus UDP, что обеспечивает лёгкую интеграцию в существующие инфраструктуры. Его использование позволяет повысить эффективность управления и мониторинга промышленных процессов, обеспечивая надёжность и гибкость в решении задач автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.06 А @ 24 В пост. |
| Сторожевой таймер | Есть |
| Процессор | 32-битный ARM |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Защита от перенапряжения | 70 В |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 6 |
| Напряжение лог. 0 | +4 В пост.макс. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Время переключения реле | 6 мс |
| Количество каналов релейного вывода | 6 |
| Механическая износостойкость | 20000000 переключений |
| Время восстановления | 3 мс |
| Электрическая износостойкость | VDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600 |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Сопротивление изоляции | 3750 В |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Индикаторы Ethernet-портов | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Есть |
| Максимальная частота входного сигнала | 3.5 кГц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 0.15 мс |
| Тип каналов | Дискретный ввод Релейный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
