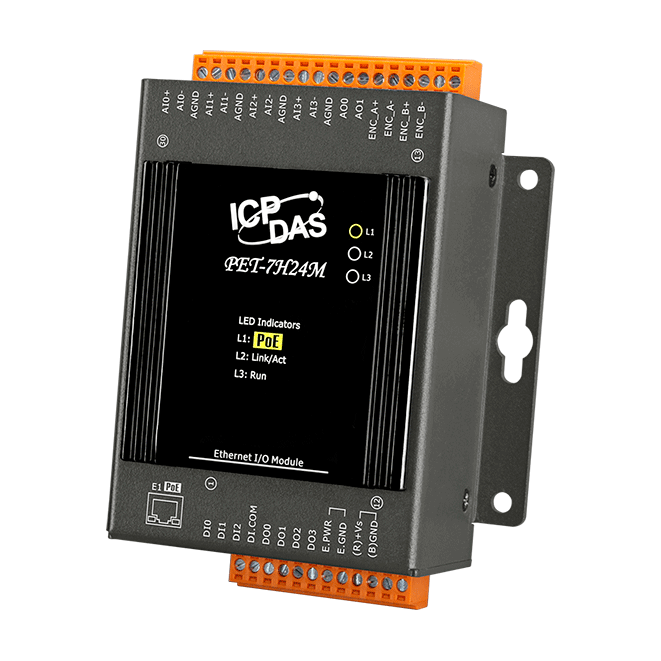

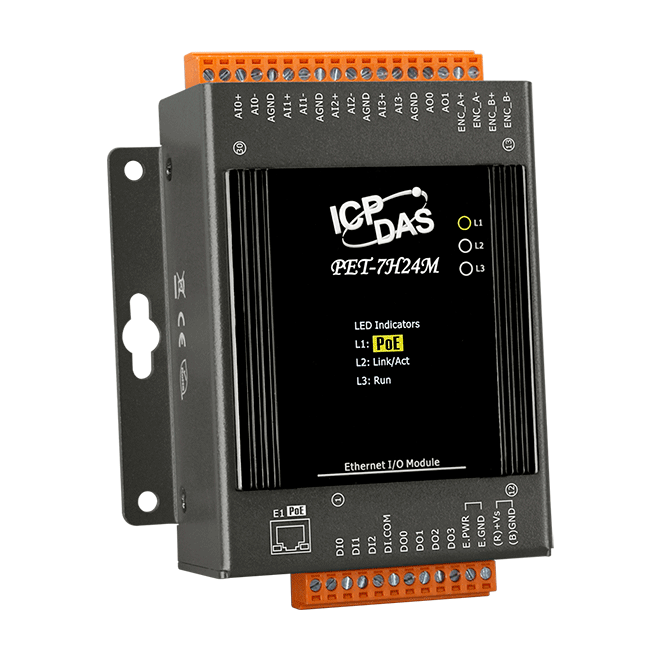

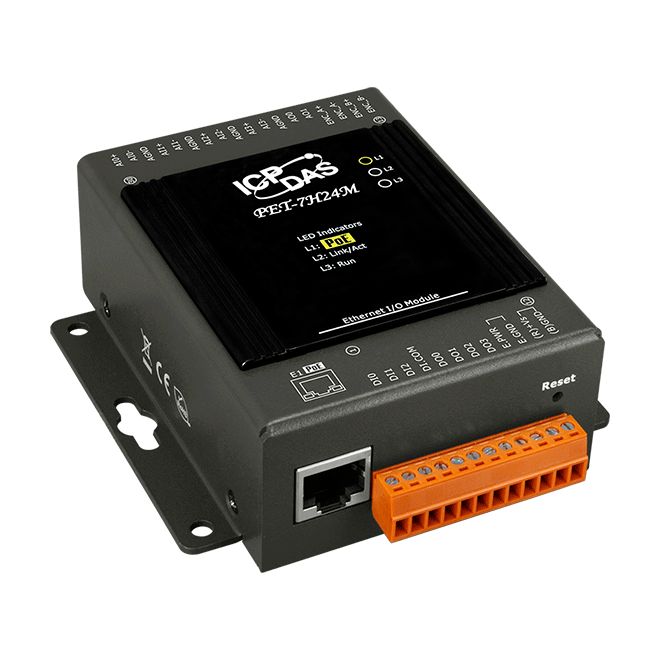

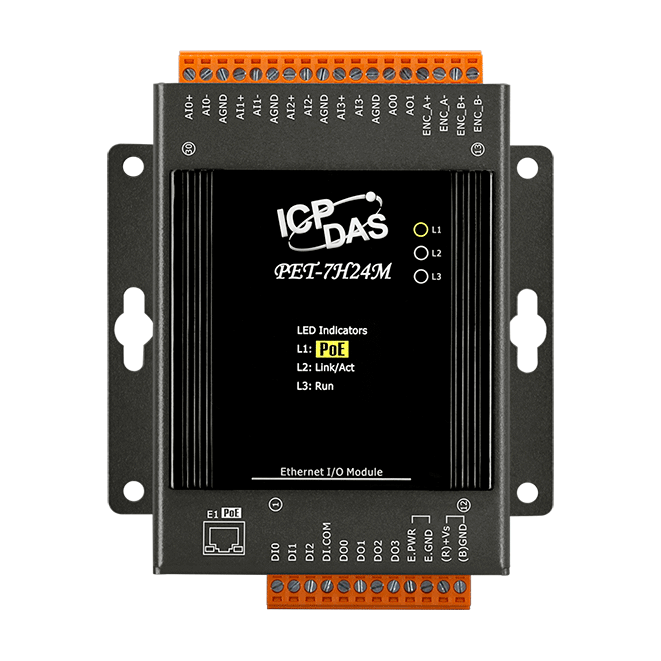

Модуль PET-7H24M CR от компании ICP DAS представляет собой высокоскоростной Ethernet-модуль сбора данных, оснащенный 4 дифференциальными аналоговыми входами с 24-битным разрешением, 2 аналоговыми выходами, 3 дискретными входами и 4 дискретными выходами. Также предусмотрен 1 канал для подключения энкодера, что расширяет возможности модуля в промышленных приложениях.
Ключевые технические особенности модуля включают:
- Частота дискретизации: до 128 кС/с, обеспечивающая высокую скорость сбора данных.
- Питание: поддержка PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class 1, а также возможность питания через терминальную клемму с диапазоном 12–48 В постоянного тока.
- Защита: изоляция каналов внутренней логики на уровне 2500 В постоянного тока, защита от перенапряжений (EFT) ±4 кВ для линии питания и от электростатических разрядов (ESD) ±4 кВ для каждого канала, ±8 кВ для случайной точки.
- Условия эксплуатации: рабочая температура от –25 до +75 °C, температура хранения от –30 до +85 °C, рабочая влажность 10–90% без образования конденсата.
- Размеры: габариты 76 x 120 x 38 мм, что позволяет компактно интегрировать модуль в различные системы.
Модуль PET-7H24M CR предназначен для применения в системах автоматизации, где требуется высокоскоростной сбор и обработка данных с различных датчиков и устройств. Он идеально подходит для использования в промышленности, энергетике, системах мониторинга и управления, а также в научных исследованиях, где необходима точность и надежность измерений.
Преимущества модуля включают:
- Гибкость подключения: возможность питания как через PoE, так и через терминальную клемму, что упрощает интеграцию в существующие системы.
- Высокая степень защиты: изоляция и защита от перенапряжений и электростатических разрядов обеспечивают надежную работу в сложных промышленных условиях.
- Компактные размеры: позволяют экономить пространство при монтаже на DIN-рейку или в настольном/настенном исполнении.
Модуль PET-7H24M CR совместим с различными системами автоматизации и может интегрироваться с другими устройствами ICP DAS, такими как коммутаторы серии NS-205 CR, обеспечивая расширение функциональности и надежность всей системы. Для программирования и настройки доступны SDK для Microsoft Visual C++, C#, VB.NET, а также драйверы для LabVIEW, что облегчает разработку и внедрение решений на базе данного модуля.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 76 x 120 x 38 |
| Потребление тока | 2.6 Вт макс. |
| Частота дискретизации | 128 кГц |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Тип каналов дискретного ввода | Влажный контакт |
| Входное сопротивление | 10 кОм 2 МОм |
| Количество каналов дискретного ввода | 3 |
| Напряжение в закрытом состоянии | +2 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | +5 ~ +30 В пост. |
| Напряжение изоляции, В | 2500 1500 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Индикаторы Ethernet-портов | Есть |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Порты PoE | Есть |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип каналов аналогового ввода | Дифференциальные |
| Точность АЦП | ±0.02 % @ ±5 В, ±2.5 В; ±0.01 % @ ±10 В ±0.02 % @ ±1.25 В, ±0.625 В; ±0.1 % @ ±300 мВ, ±150 мВ ±0.1 % @ ± 75 мВ, ±40 мВ ±0.2 % @ ±20 мВ |
| Разрешение АЦП | 24 бита |
| Диапазон входных сигналов по напряжению | ±300 мВ ±40 мВ ±20 мВ ±0.625 В ±5 В ±10 В ±2.5 В ±1.25 В ±150 В ±75 мВ |
| Количество каналов АЦП | 4 |
| Нагрузочная способность выхода по напряжению | 10 В при 20 мА |
| Количество каналов ЦАП | 2 |
| Точность ЦАП | ±0.01 % @ ±10 В, ±5 В, 0 ~ 10 В ±0.02 % @ 0 ~ 5 В |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Разрешение ЦАП | 12 бит |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 4 |
| Защита от перегрузки | 1.3 А |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 100 мА |
| Тип каналов | Аналоговый ввод Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
