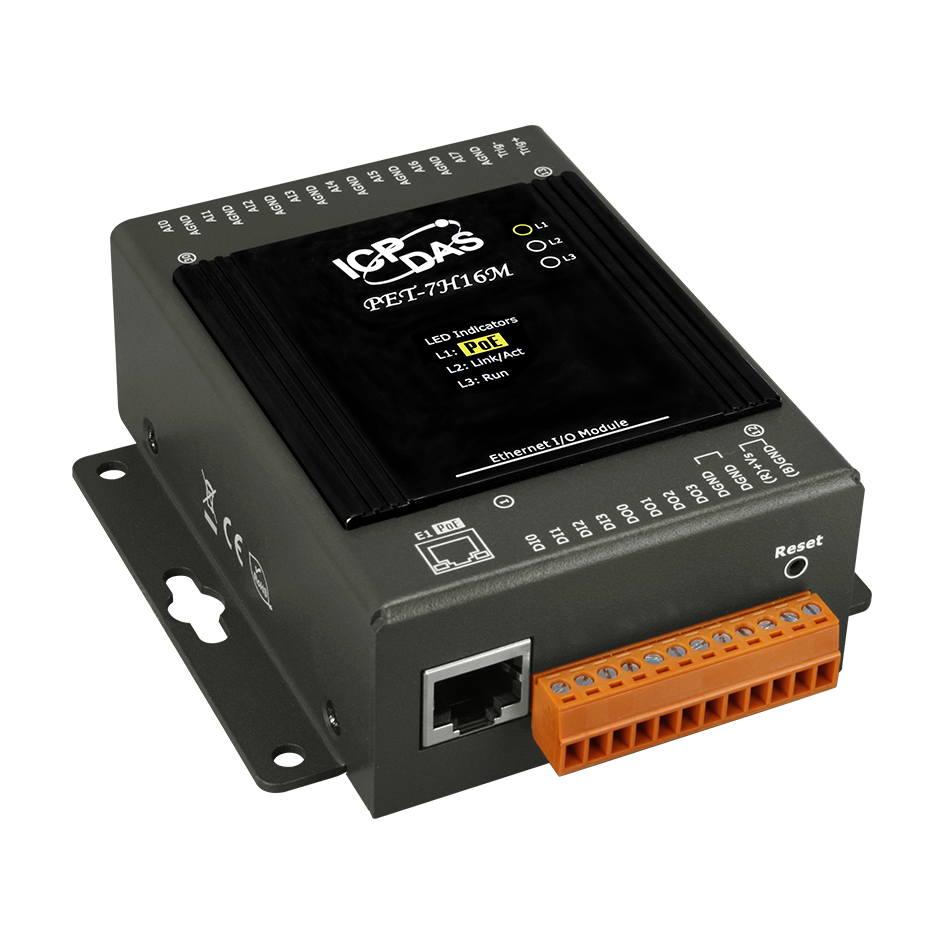

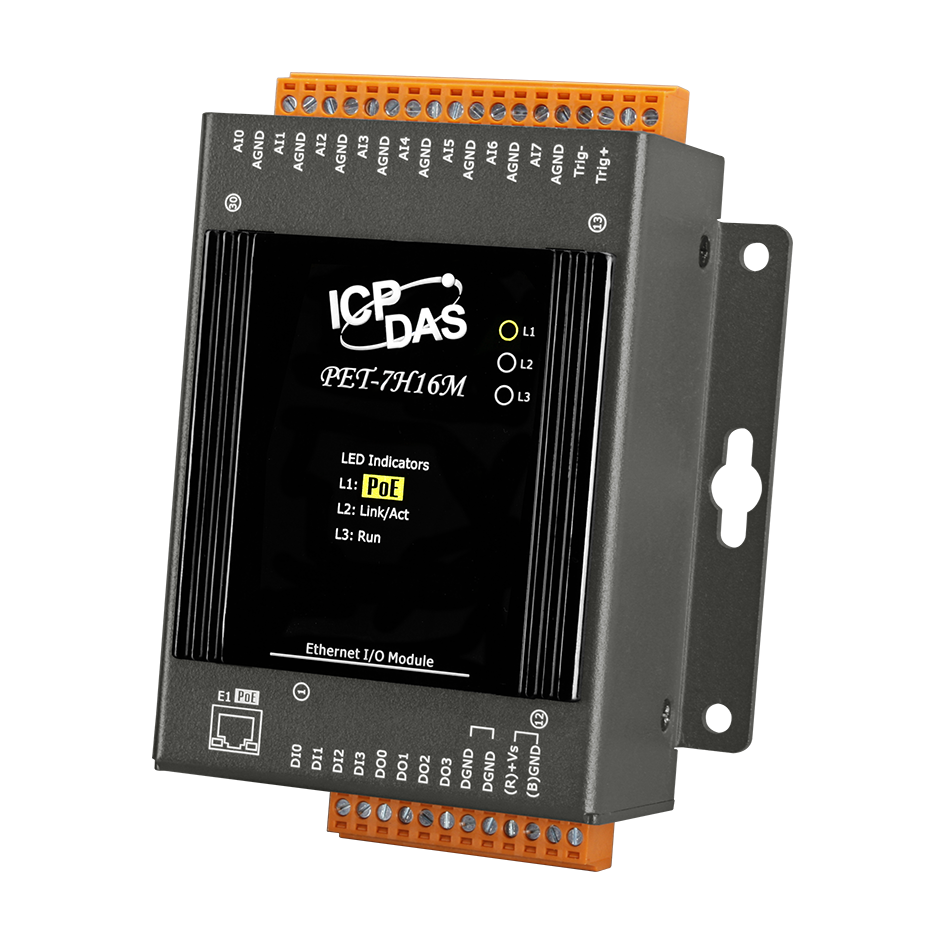

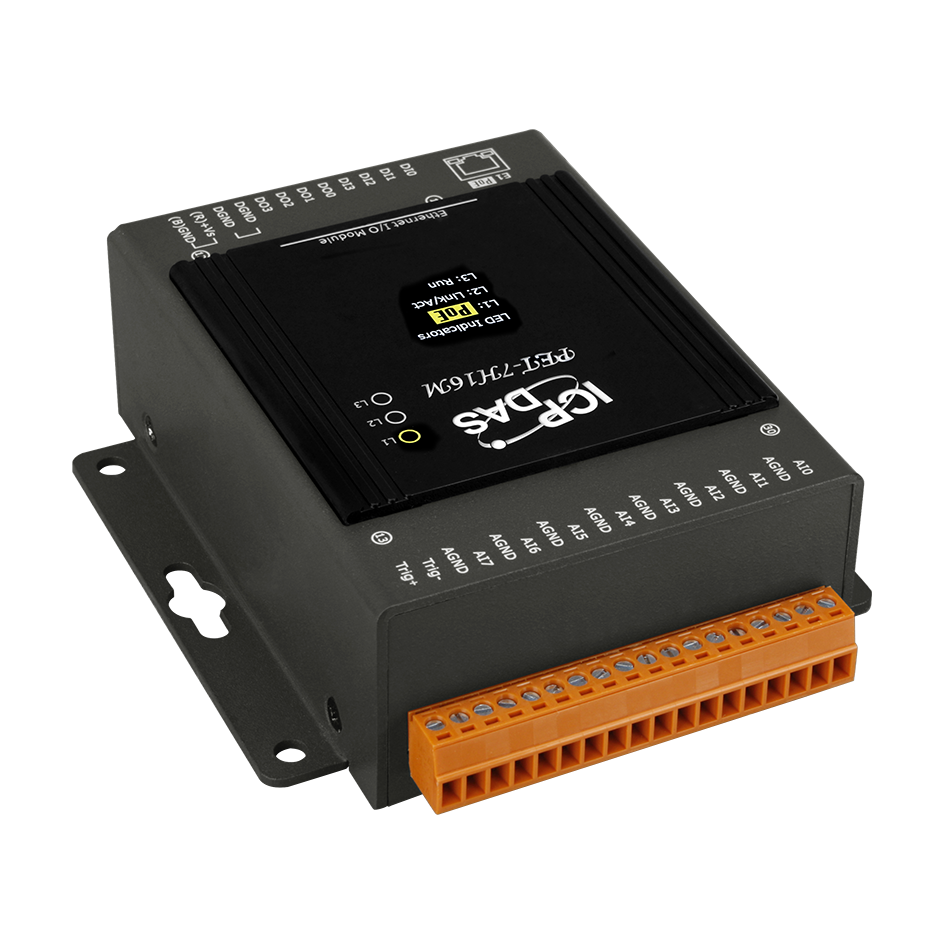

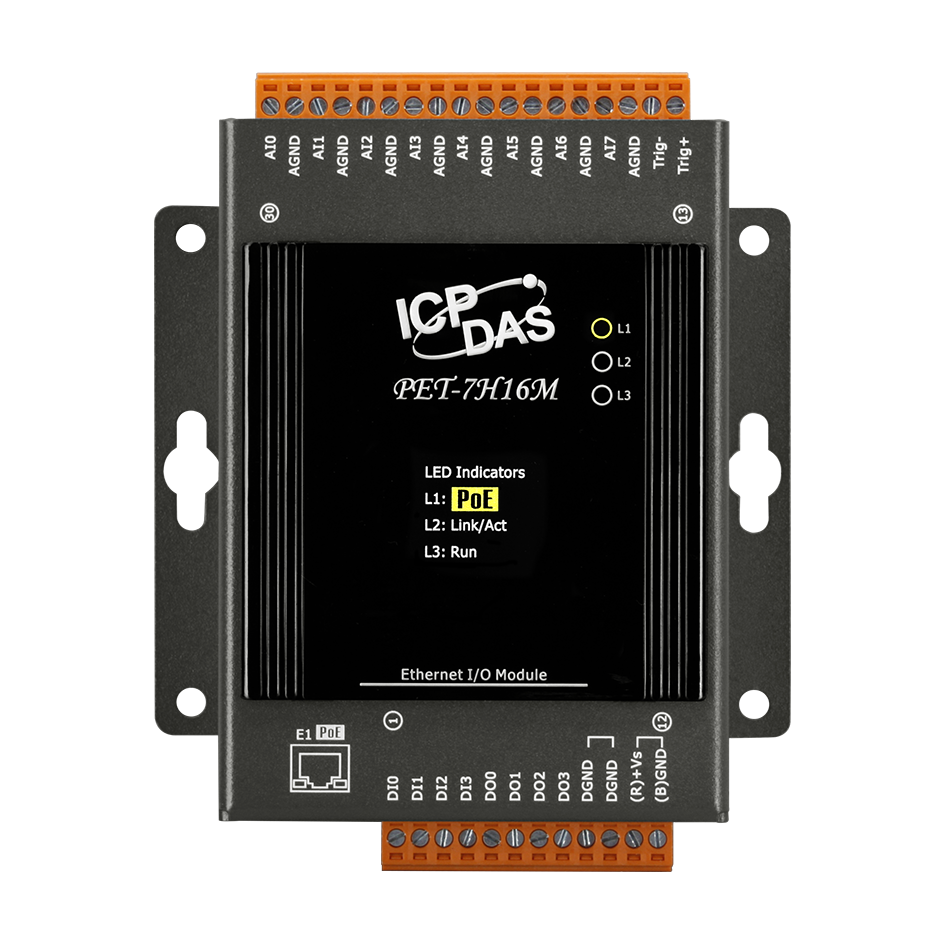

Модуль PET-7H16M CR Ethernet High Speed Data Acquisition Module with 8 x AI, 4 x DI, 4 x DO Channel

Модуль PET-7H16M CR от компании ICP DAS представляет собой высокоскоростное устройство сбора данных, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён 8 дифференциальными каналами аналогового ввода, 4 каналами дискретного ввода и 4 каналами дискретного вывода, что делает его универсальным решением для различных промышленных приложений.

Ключевые технические особенности модуля включают:

• Частота дискретизации: до 200 кГц на канал, обеспечивая высокоточное и быстрое считывание аналоговых сигналов.
• Разрешение АЦП: 16 бит, что гарантирует точность измерений.
• Точность АЦП: ±0,05% от диапазона, обеспечивая высокую достоверность данных.
• Объём памяти: до 30 000 000 выборок, позволяя хранить данные на протяжении значительного времени при высокой частоте дискретизации.
• Порты Ethernet: 1 x 10/100 Base T(X) (разъём RJ45), поддерживающий протокол Modbus TCP для интеграции в существующие сети.
• Питание: поддержка PoE (IEEE 802.3af, Class1) и питание через терминальную клемму (12 ~ 48 В постоянного тока), обеспечивая гибкость в выборе источника питания.
• Защита: изоляция каналов внутренней логики 2500 В постоянного тока, защита от перенапряжений и электростатических разрядов (ESD) согласно стандартам IEC 61000-4-2 и IEC 61000-4-4, что повышает надёжность работы в промышленных условиях.
• Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических зонах.

Области применения модуля PET-7H16M CR включают:

• Системы мониторинга и управления: сбор и обработка данных с различных датчиков в реальном времени.
• Автоматизация производственных процессов: интеграция в системы управления для контроля технологических параметров.
• Энергетический сектор: мониторинг и управление оборудованием на энергетических объектах.
• Системы безопасности: обработка сигналов от датчиков безопасности и аварийных систем.

Преимущества модуля PET-7H16M CR:

• Высокая скорость сбора данных: возможность дискретизации до 200 кГц на канал, что критично для приложений, требующих быстрого реагирования.
• Гибкость подключения: поддержка различных источников питания и стандартов связи, упрощая интеграцию в существующие системы.
• Надёжность: защита от перенапряжений и электростатических разрядов, соответствующая международным стандартам, обеспечивает стабильную работу в сложных промышленных условиях.
• Универсальность: наличие как аналоговых, так и дискретных каналов ввода/вывода позволяет решать широкий спектр задач.

Модуль PET-7H16M CR совместим с различными системами автоматизации и может быть интегрирован в существующие инфраструктуры благодаря поддержке протокола Modbus TCP и гибким возможностям подключения. Его конструктивные особенности, такие как монтаж на DIN-рейку и настольный/настенный монтаж, обеспечивают удобство установки и эксплуатации в различных производственных средах.
