Модуль PET-7250A CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 12-channel Digital Inp

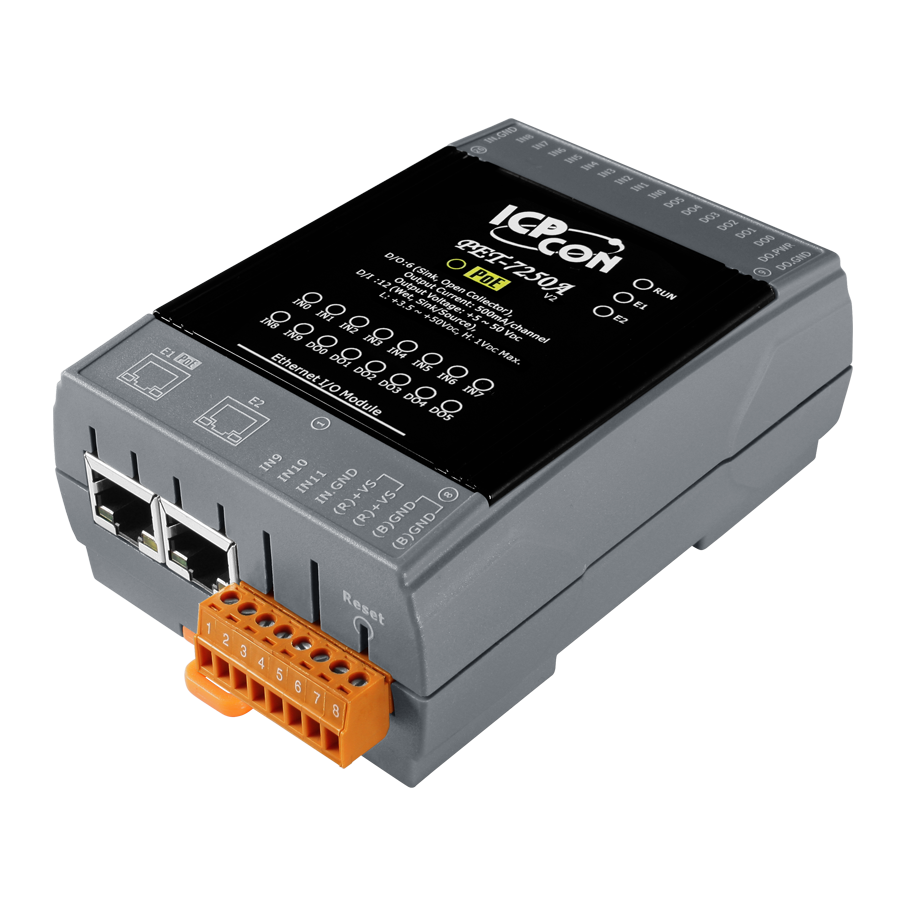

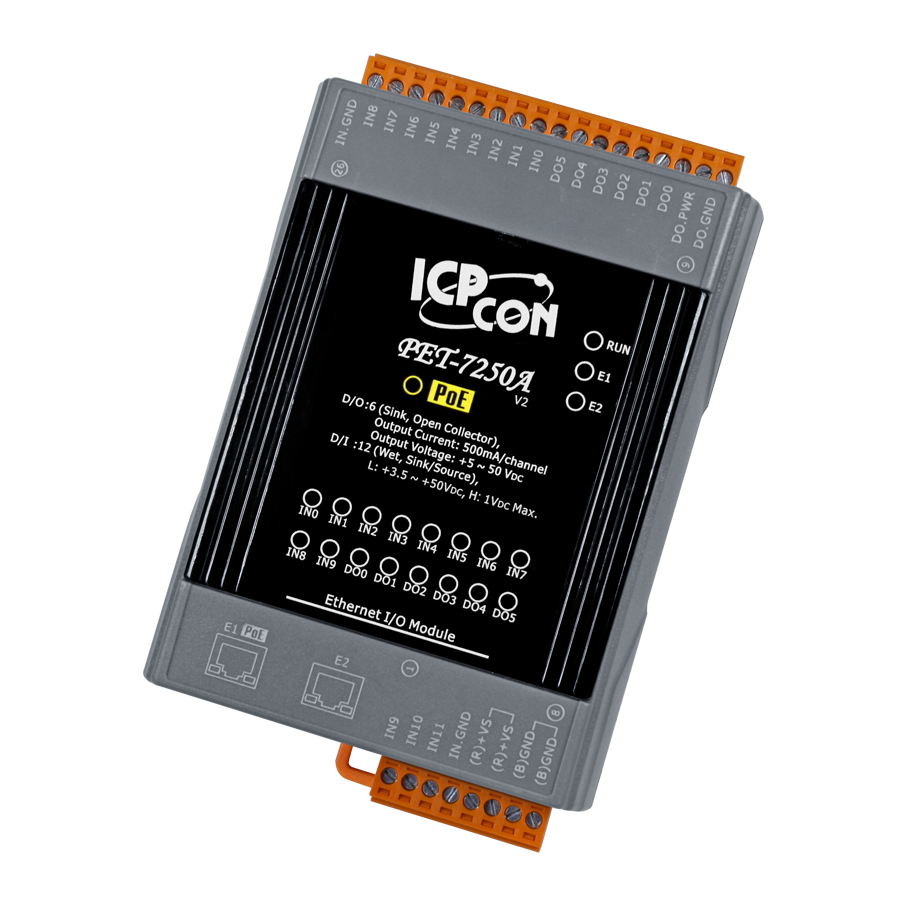

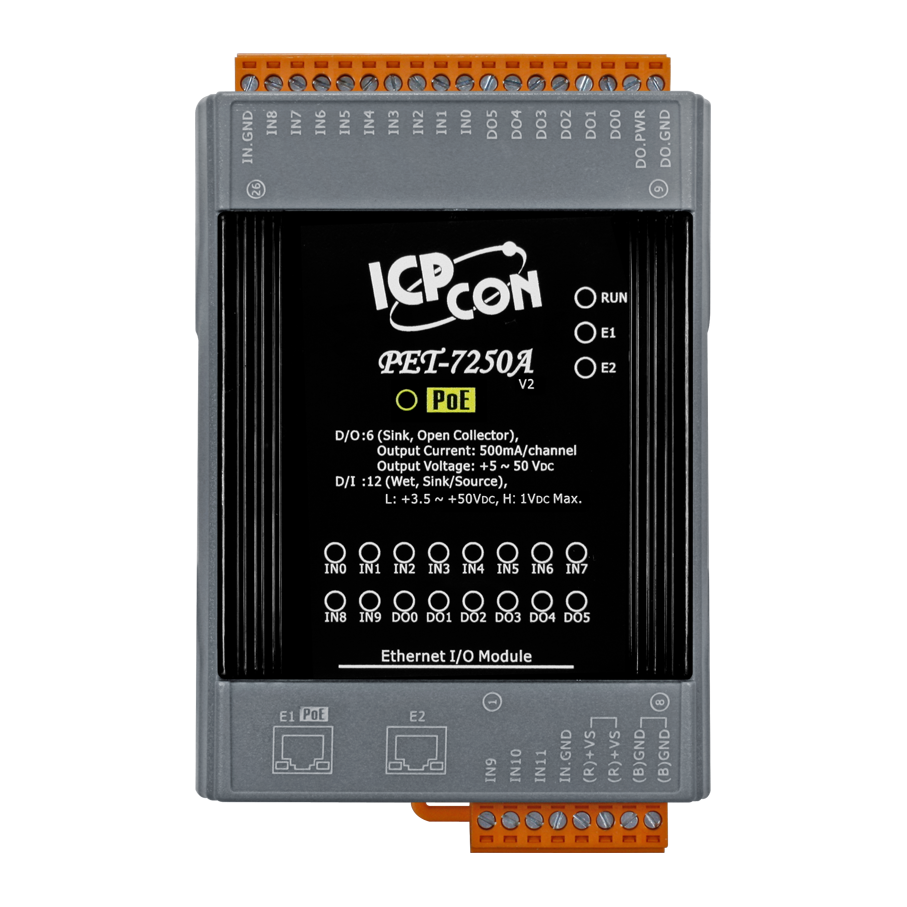

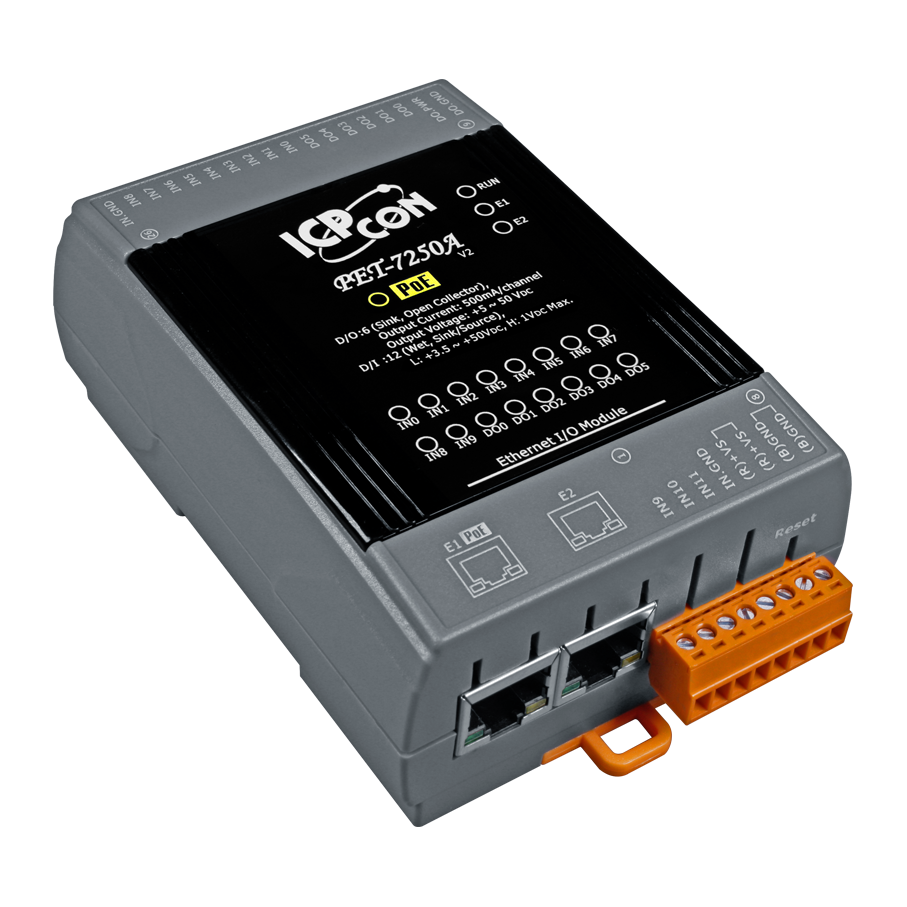

Модуль PET-7250A CR от ICP DAS представляет собой Ethernet-устройство с функциями ввода-вывода, оснащённое 12 каналами дискретного ввода и 6 каналами дискретного вывода. Он интегрирует два порта Ethernet, функционирующих как 2-портовый коммутатор, и поддерживает питание по технологии PoE (Power over Ethernet), что упрощает установку и снижает потребность в дополнительных источниках питания.

Ключевые технические особенности модуля включают:

• Дискретный ввод: 12 каналов, поддерживающих два типа подключения — сухой контакт (Source) и влажный контакт (Sink). Уровни логических сигналов: логический "0" — для сухого контакта: открытый; для влажного контакта: +3,5 ~ +50 В постоянного тока; логический "1" — для сухого контакта: замкнут на GND; для влажного контакта: +1 В постоянного тока.
• Дискретный вывод: 6 каналов с открытым коллектором (Sink), обеспечивающих выходное напряжение от 5 до 50 В и максимальный ток до 500 мА.
• Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) с разъёмами RJ45, поддерживающие протоколы Modbus TCP и Modbus UDP, что обеспечивает гибкость в интеграции с различными системами автоматизации.
• Питание: возможность питания через PoE (IEEE 802.3af, Class1) или через входное напряжение 12 ~ 48 В постоянного тока, с потребляемой мощностью 2,9 Вт.
• Защита: защита от перенапряжения до 60 В постоянного тока, защита от неверной полярности, а также защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандартам IEC 61000-4-2, и защита от быстрых переходных процессов (EFT) до ±4 кВ для линии питания, соответствующая IEC 61000-4-4.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, рабочая влажность от 10 до 90% без конденсации, что делает модуль подходящим для использования в различных промышленных средах.
• Функции безопасности: поддержка пароля, фильтрации по IP-адресу и наличие сторожевого таймера, обеспечивающего надёжность работы устройства.
• Монтаж: возможность монтажа на DIN-рейку, а также настольный и настенный монтаж, что обеспечивает гибкость в установке устройства в различных условиях.

Модуль PET-7250A CR предназначен для применения в системах автоматизации, где требуется надёжный и гибкий ввод-вывод сигналов. Он может быть использован в различных отраслях, включая промышленность, энергетику и транспорт, для мониторинга и управления процессами. Благодаря поддержке протоколов Modbus TCP и UDP, устройство легко интегрируется с существующими системами управления и SCADA, обеспечивая эффективный обмен данными и управление оборудованием.

Преимущества модуля PET-7250A CR включают:

• Гибкость подключения: поддержка двух типов дискретного ввода и различных вариантов монтажа.
• Надёжность: защита от перенапряжений, неверной полярности и электростатических разрядов, соответствующая международным стандартам.
• Удобство эксплуатации: наличие встроенного веб-сервера и возможность парного соединения для упрощения настройки и мониторинга.
• Энергоэффективность: поддержка питания по PoE, позволяющая снизить потребность в дополнительных источниках питания и упростить установку.

Модуль PET-7250A CR от ICP DAS является надёжным и универсальным решением для задач ввода-вывода в промышленных системах автоматизации, обеспечивая высокую степень защиты, гибкость подключения и простоту интеграции с различными системами управления.
