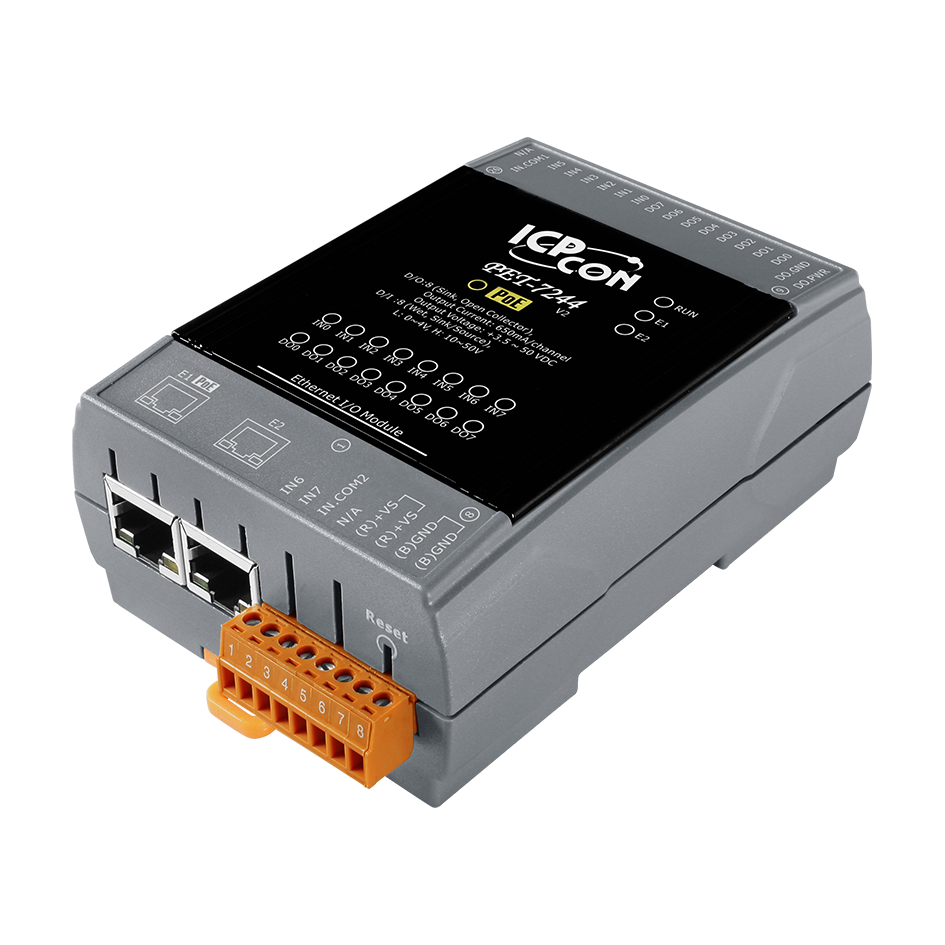

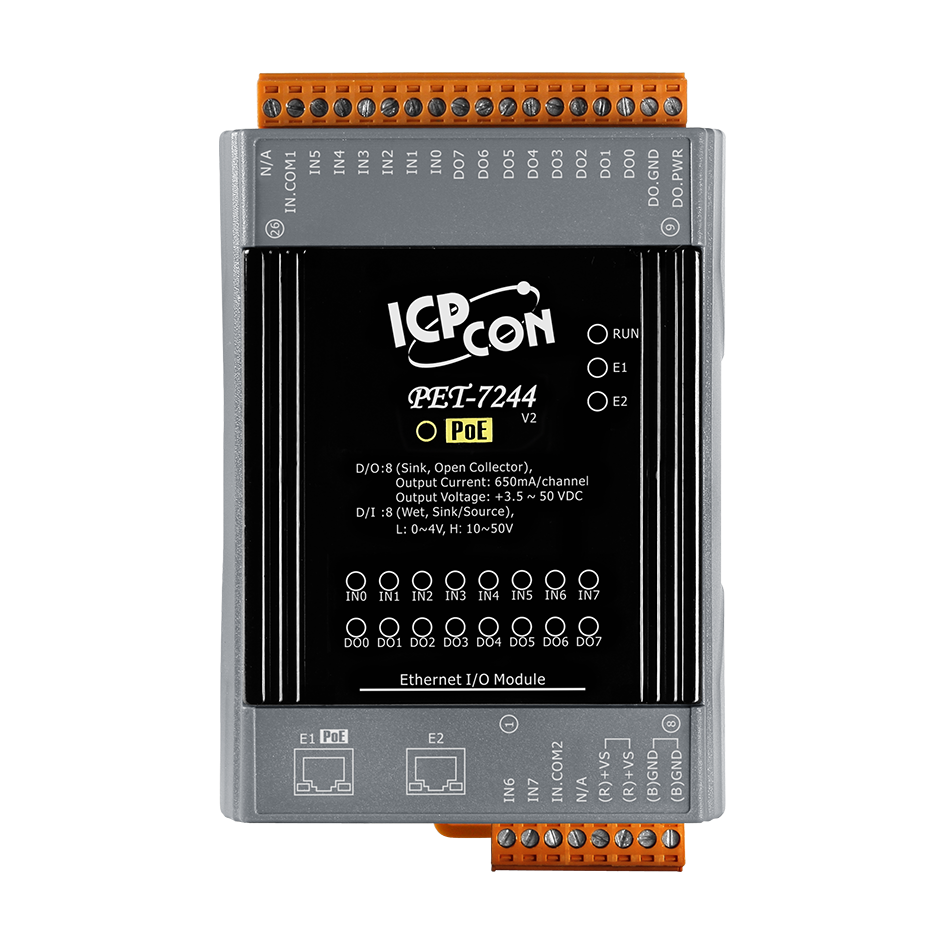

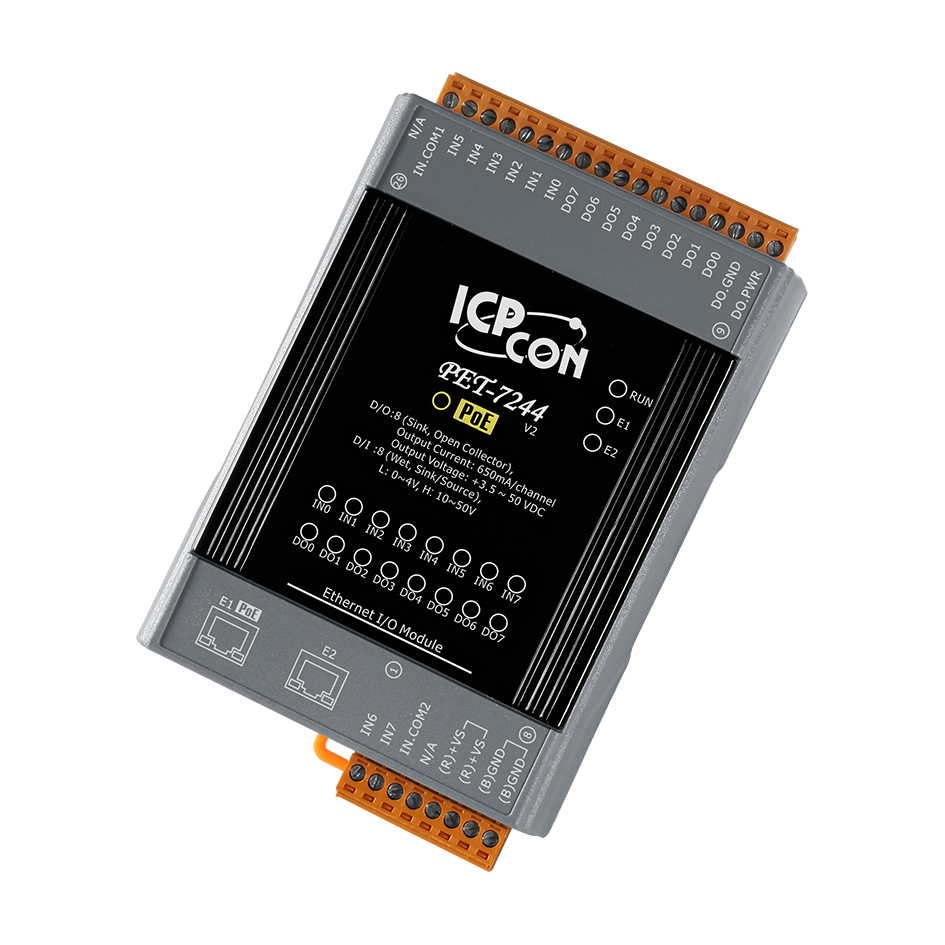

Модуль PET-7244 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 8-ch DI, 8-ch DO (RoHS)

Модуль PET-7244 CR от ICP DAS представляет собой промышленный Ethernet-модуль ввода-вывода с двумя портами Ethernet и встроенным 2-портовым Ethernet-коммутатором. Он оснащён 8 каналами цифрового ввода и 8 каналами цифрового вывода, что делает его подходящим для различных задач автоматизации и мониторинга в промышленной сфере.

**Ключевые технические особенности:**

• Цифровые входы: 8 каналов с поддержкой влажных контактов, входное сопротивление 10 кОм, возможность использования в качестве 32-битного счётчика с максимальной частотой 100 Гц и минимальной шириной импульса 5 мс. Защита от перенапряжения до +70 В постоянного тока.
• Цифровые выходы: 8 каналов с открытым коллектором, максимальный ток нагрузки 300 мА на канал при 25°C. Напряжение на выходе от +3,5 В до +50 В постоянного тока, защита от перенапряжения до +60 В постоянного тока.
• Сетевые интерфейсы: два порта Ethernet 10/100 Base-T(X) с разъёмами RJ45, встроенный коммутатор для организации топологии «цепочка» (daisy-chain). Поддержка протоколов Modbus TCP и Modbus UDP, а также функции безопасности, включая ID, пароль и фильтрацию по IP-адресу.
• Питание: возможность питания через PoE (IEEE 802.3af, Class1) или через терминальную клемму с диапазоном входного напряжения 12–48 В постоянного тока. Максимальное потребление энергии составляет 3,5 Вт.
• Защита и изоляция: изоляция каналов внутренней логики 2500 В постоянного тока, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых переходных процессов (EFT) до ±4 кВ для линии питания.
• Условия эксплуатации: рабочая температура от -25°C до +75°C, температура хранения от -30°C до +85°C, рабочая влажность 10–90% без конденсации.

**Области применения и целевая аудитория:**

Модуль PET-7244 CR предназначен для использования в системах автоматизации, где требуется надёжный и гибкий интерфейс для подключения цифровых устройств. Он идеально подходит для:

• Мониторинга и управления промышленным оборудованием.
• Систем сбора данных с цифровых датчиков и исполнительных механизмов.
• Организации распределённых систем управления с использованием топологии «цепочка».
• Интеграции в существующие системы автоматизации, требующие расширения ввода-вывода.

**Преимущества и совместимость:**

• Гибкость подключения: возможность питания как через PoE, так и через терминальную клемму, что упрощает установку и снижает затраты на проводку.
• Надёжность: защита от перенапряжений и электростатических разрядов обеспечивает стабильную работу в промышленных условиях.
• Интеграция: поддержка стандартных протоколов Modbus TCP и Modbus UDP облегчает интеграцию с различными системами автоматизации и SCADA.
• Универсальность монтажа: возможность монтажа на DIN-рейку, а также настольный и настенный монтаж, что обеспечивает гибкость в установке.

Модуль PET-7244 CR от ICP DAS является надёжным и эффективным решением для расширения возможностей систем автоматизации, обеспечивая гибкость подключения, высокую степень защиты и простоту интеграции в существующие инфраструктуры.
