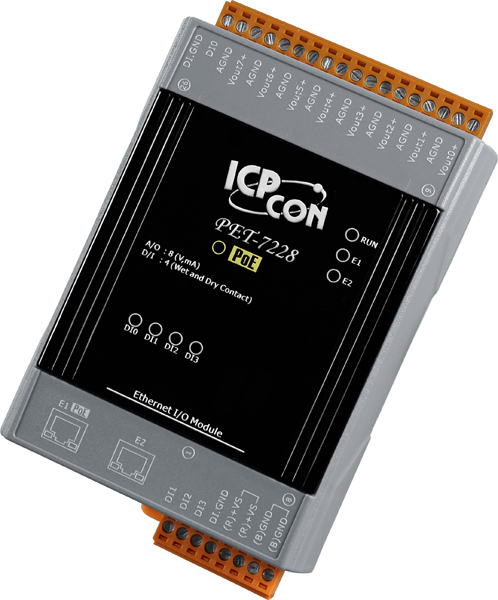

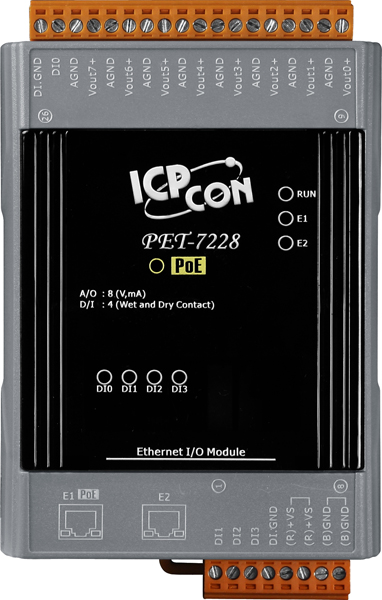

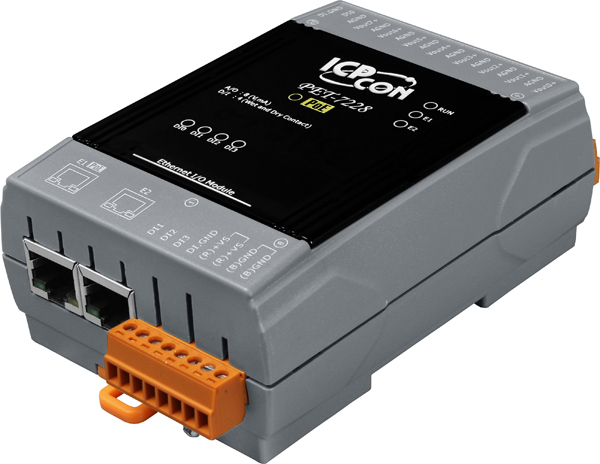

Модуль PET-7228 CR от компании ICP DAS представляет собой Ethernet-устройство с 8 каналами аналогового вывода, оснащённое встроенным 2-портовым Ethernet-коммутатором и поддерживающее питание по технологии Power over Ethernet (PoE). Это решение предназначено для интеграции в системы автоматизации, требующие распределённого управления аналоговыми сигналами с возможностью сетевой передачи данных.
Ключевые технические особенности PET-7228 CR включают:
- Аналоговые выходы: 8 каналов с программируемыми диапазонами выходных сигналов: ±5 В, ±10 В, 0–20 мА и 4–20 мА. Каждый канал можно настроить на выход тока или напряжения в зависимости от положения соответствующего джампера.
- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45, встроенный коммутатор, поддерживающий протоколы Modbus TCP и Modbus UDP для обеспечения надёжной передачи данных.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class1) или через терминальную клемму с диапазоном входного напряжения 12–48 В постоянного тока. Максимальное потребление тока составляет 5,2 Вт.
- Безопасность: Функции безопасности включают идентификацию по ID, пароль и фильтрацию по IP-адресу, обеспечивая защиту от несанкционированного доступа.
- Защита: Модуль оснащён защитой от перенапряжения (±2 кВ для линии питания), защитой от электростатических разрядов (±4 кВ для каждого канала) и защитой от быстрых транзиентных помех (±2 кВ для линии питания), соответствующей стандартам IEC 61000-4-2 и IEC 61000-4-4.
- Температурные характеристики: Рабочий диапазон температур от -25°C до +75°C и температурный диапазон хранения от -30°C до +85°C, что позволяет использовать модуль в различных климатических условиях.
- Монтаж: Возможность монтажа на DIN-рейку, а также настольный и настенный монтаж, обеспечивая гибкость в установке устройства в различных производственных средах.
Области применения PET-7228 CR включают системы автоматизации зданий, промышленные контроллеры, системы управления оборудованием и другие приложения, требующие распределённого управления аналоговыми сигналами с возможностью сетевой интеграции. Модуль обеспечивает надёжную и гибкую передачу данных, а также защиту от внешних воздействий, что делает его подходящим для использования в промышленных условиях.
Преимущества PET-7228 CR заключаются в его способности интегрироваться в существующие системы автоматизации, обеспечивая расширение функциональности без необходимости значительных изменений в инфраструктуре. Поддержка PoE упрощает процесс установки, снижая потребность в дополнительных источниках питания и проводке. Встроенный коммутатор позволяет оптимизировать сетевую архитектуру, снижая затраты на оборудование и упрощая управление сетью.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 5.2 Вт макс. |
| Частота дискретизации | |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Есть |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита от перенапряжения | ±2 кВ для линии питания 240 Vrms 60 В пост. |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | Нет |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Изоляция виртуальных каналов | Есть, 400 В пост.тока |
| Защита по току | Есть, 50 мА при 110 В пост.тока |
| Общая защита от перенапряжения | ±200 В пост.тока |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Входное сопротивление | По току: 125 Ом По напряжению: 2 МОм |
| Обнаружение обрыва кабеля | Есть, +4 ~ +20 мА |
| Нагрузочная способность выхода по напряжению | 10 В при 20 мА |
| Количество каналов ЦАП | 2 |
| Установка безопасного значения | Есть, настраивается программно |
| Индивидуальная настройка каналов | Есть |
| Установка значения при подаче питания | Есть, настраивается программно |
| Сопротивление нагрузки | 500 Ом |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Разрешение ЦАП | 12 бит |
| Тип каналов | Аналоговый вывод |
| Тип устройства | Модуль аналогового вывода |
