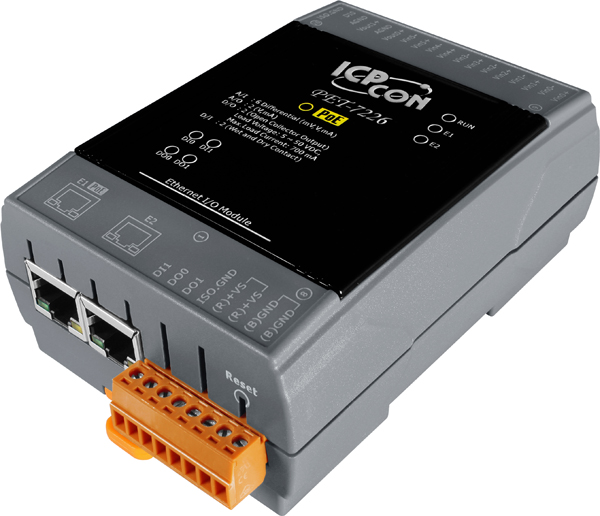

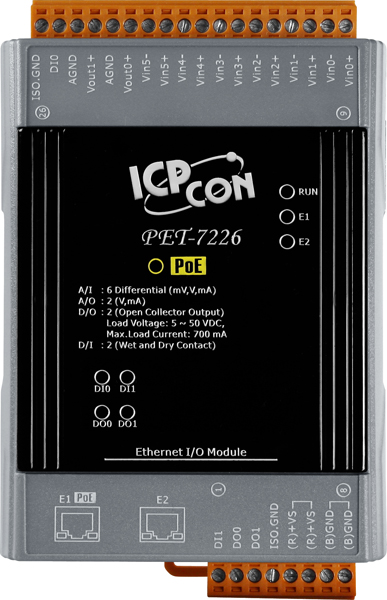

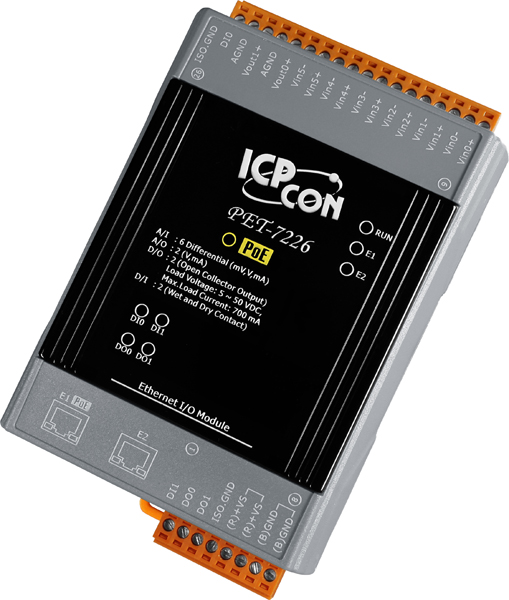

Модуль PET-7226 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 6-ch AI, 2-ch AO, 2-ch

Модуль ICP DAS PET-7226 представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён 6 аналоговыми входами, 2 аналоговыми выходами, 2 дискретными входами и 2 дискретными выходами, что обеспечивает гибкость при подключении различных типов датчиков и исполнительных механизмов.

Ключевыми техническими особенностями PET-7226 являются:

• Аналоговые входы: 6 каналов с диапазонами входных сигналов по напряжению (±500 мВ, ±1 В, ±5 В, ±10 В) и по току (0–20 мА, 4–20 мА, ±20 мА). Частота дискретизации составляет 10 Гц, что подходит для большинства промышленных приложений.
• Аналоговые выходы: 2 канала с диапазонами выходных сигналов по напряжению (0–5 В, 0–10 В, ±5 В, ±10 В) и по току (0–20 мА, 4–20 мА). Разрядность ЦАП — 12 бит, обеспечивая точность управления.
• Дискретные входы: 2 канала, поддерживающие как сухие, так и влажные контакты. Уровни логических сигналов: 0–1 В для логической "1" и 3,5–30 В для логической "0". Максимальная частота считывания — 100 Гц с 32-битным счётчиком.
• Дискретные выходы: 2 канала с открытым коллектором, изолированными, способными работать при выходном напряжении 5–50 В и максимальном токе 700 мА.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45, встроенный 2-портовый Ethernet-коммутатор. Поддержка протоколов Modbus TCP и Modbus UDP обеспечивает совместимость с широким спектром устройств.
• Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через терминальную клемму с диапазоном входного напряжения 12–48 В постоянного тока.
• Условия эксплуатации: Рабочая температура от –25 до +75 °C и влажность 10–90% без конденсации влаги, что делает модуль подходящим для использования в различных промышленных средах.
• Защита: Защита от перенапряжения (30 В постоянного тока), защита от неверной полярности и изоляция каналов внутренней логики на 2500 В постоянного тока обеспечивают надёжную работу устройства в сложных условиях.

Модуль PET-7226 идеально подходит для применения в системах автоматизации зданий, мониторинга производственных процессов, удалённого сбора данных и управления оборудованием. Его возможности позволяют интегрировать различные типы датчиков и исполнительных механизмов, обеспечивая гибкость и расширяемость системы. Совместимость с промышленными протоколами Modbus TCP и UDP упрощает интеграцию с существующими системами и устройствами.

Преимущества PET-7226 включают:

• Компактные размеры: Габариты 120 x 76 x 38 мм позволяют экономить пространство при монтаже на DIN-рейку или стену.
• Надёжность: Защита от перенапряжения и изоляция каналов внутренней логики обеспечивают стабильную работу в промышленных условиях.
• Гибкость подключения: Поддержка различных диапазонов сигналов и типов контактов позволяет подключать широкий спектр устройств.
• Энергоэффективность: Возможность питания по PoE снижает потребность в дополнительных источниках питания и упрощает монтаж.

Модуль ICP DAS PET-7226 является надёжным и универсальным решением для интеграции в системы автоматизации и мониторинга, обеспечивая высокую гибкость и совместимость с различным оборудованием.

Основные характеристики:
