Артикул:
PET-7224 CR
Характеристики
Полное наименование:
—

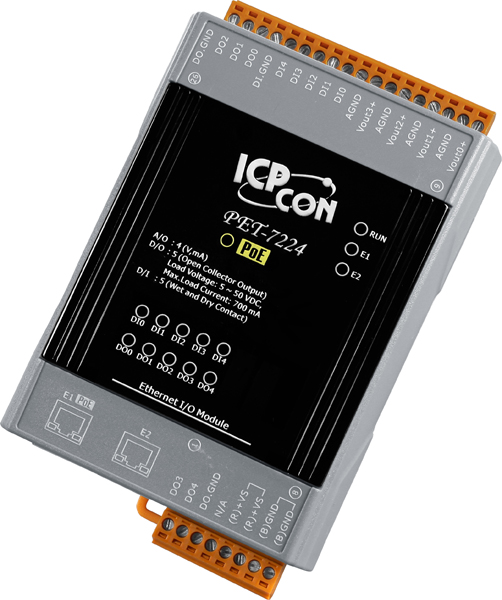

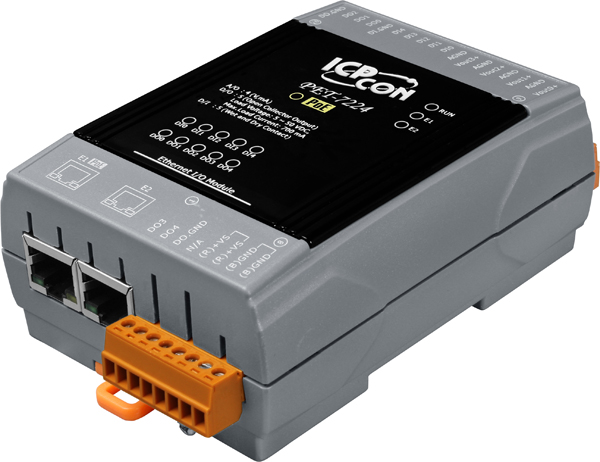

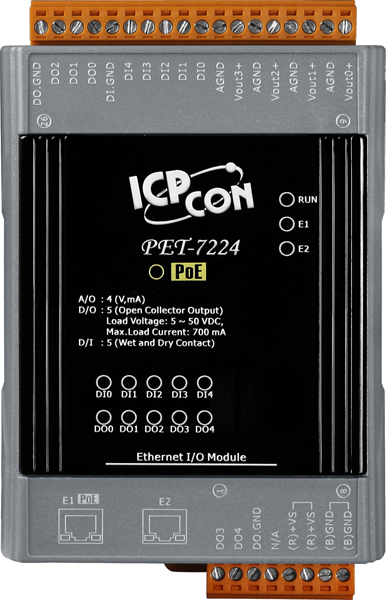

Модуль PET-7224 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 4-channels AO, 5-channels DI and 5-channels DO (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль PET-7224 CR от компании ICP DAS представляет собой Ethernet-устройство ввода/вывода, оснащённое 4 каналами аналогового вывода, 5 каналами дискретного ввода и 5 каналами дискретного вывода. Встроенный 2-портовый Ethernet-коммутатор обеспечивает гибкость подключения и расширение сети. Возможность питания по технологии Power over Ethernet (PoE) упрощает установку и снижает потребность в дополнительных источниках питания.
Ключевые технические особенности модуля PET-7224 CR включают:
- Аналоговый вывод: 4 канала с диапазоном выходных сигналов по току 0–20 мА или 4–20 мА, выбираемым с помощью джампера. Разрешение ЦАП составляет 12 бит, обеспечивая точность ±0,1% от полного диапазона. Время установки значения на канал — 1 мс.
- Дискретный ввод: 5 каналов, поддерживающих как сухие, так и влажные контакты. Напряжение в закрытом состоянии для сухого контакта — открытый, для влажного контакта — +3,5 ~ +30 В постоянного тока.
- Дискретный вывод: 5 каналов с типом 'открытый коллектор', изолированных. Максимальная нагрузка на канал — 600 мА при выходном напряжении 5–50 В постоянного тока.
- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45, встроенный коммутатор. Поддержка протоколов Modbus TCP и Modbus UDP обеспечивает совместимость с различными системами автоматизации.
- Питание: Возможность питания через терминальную клемму (12–48 В постоянного тока) или по PoE (IEEE 802.3af, Class1). Потребление тока не превышает 5,5 Вт.
- Условия эксплуатации: Рабочая температура от –25 до +75°C, рабочая влажность 10–90% без образования конденсата. Корпус выполнен из пластика, габаритные размеры — 120 x 76 x 38 мм.
- Функции безопасности: Поддержка ID, пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
Модуль PET-7224 CR предназначен для применения в системах автоматизации, где требуется интеграция аналоговых и дискретных сигналов с возможностью сетевого подключения. Он идеально подходит для мониторинга и управления процессами в таких отраслях, как промышленность, энергетика и инфраструктура. Встроенный коммутатор позволяет создавать компактные и эффективные сетевые решения, минимизируя количество необходимого оборудования.
Преимущества PET-7224 CR включают:
- Компактность и интегрированность: Встроенный коммутатор и поддержка PoE упрощают установку и сокращают количество компонентов в системе.
- Гибкость подключения: Поддержка различных типов контактов и диапазонов сигналов обеспечивает совместимость с широким спектром устройств и датчиков.
- Надёжность: Защита от перенапряжений, коротких замыканий и перегрузок повышает устойчивость устройства к внешним воздействиям.
- Безопасность: Многоуровневая защита от несанкционированного доступа гарантирует сохранность данных и управление устройством.
Модуль PET-7224 CR обеспечивает эффективную интеграцию аналоговых и дискретных сигналов в сетевые системы автоматизации, предлагая надёжность, гибкость и простоту установки для профессионалов в области промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 5.5 Вт макс. |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Тип каналов дискретного ввода | Сухой контакт, Влажный контакт |
| Защита от перенапряжения | 30 В пост. ±2 кВ для линии питания 60 В пост. |
| Входное сопротивление | Нет |
| Количество каналов дискретного ввода | 5 |
| Напряжение в закрытом состоянии | Сухой контакт: Открытый Влажный контакт: +3.5 ~ +30 В пост. |
| Тип подключения каналов дискретного ввода | Влажный контакт: Source Сухой контакт: Sink |
| Напряжение в открытом состоянии | Влажный контакт: +1 В пост.макс. Сухой контакт: Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Есть |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | Нет |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Обнаружение обрыва кабеля | Есть, +4 ~ +20 мА |
| Нагрузочная способность выхода по напряжению | 10 В при 20 мА |
| Количество каналов ЦАП | 4 |
| Установка безопасного значения | Есть, настраивается программно |
| Индивидуальная настройка каналов | Есть |
| Установка значения при подаче питания | Есть, настраивается программно |
| Сопротивление нагрузки | 500 Ом |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Разрешение ЦАП | 12 бит |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 5 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Максимальная частота входного сигнала | 100 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 5 мс |
| Тип каналов | Аналоговый вывод Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового вывода |
