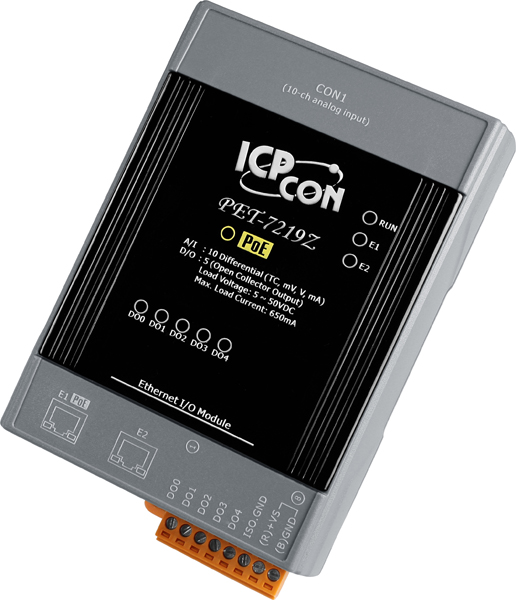

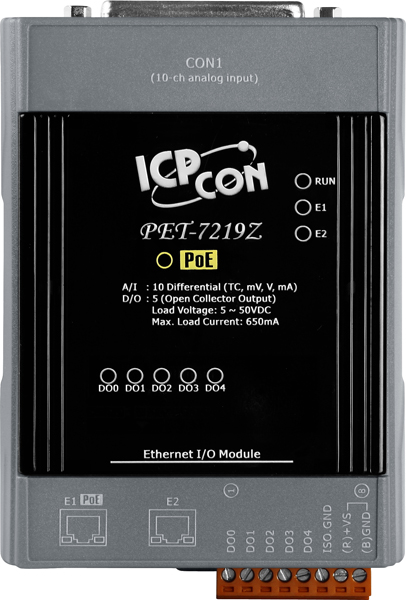

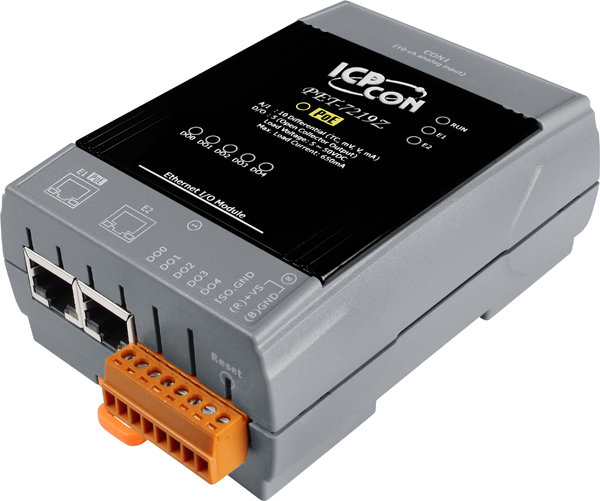

Модуль PET-7219Z/S CR PoE Ethernet I/O Module with 2-port Ethernet Switch with 10-ch universal AI, 5

Модуль PET-7219Z/S CR от компании ICP DAS представляет собой промышленное устройство ввода-вывода с поддержкой PoE, оснащённое встроенным 2-портовым Ethernet-коммутатором. Он предназначен для точного измерения температуры с помощью термопар и обеспечивает надёжную защиту от перенапряжений и коротких замыканий.

**Ключевые технические особенности:**

• Аналоговые входы: 10 дифференциальных каналов с возможностью индивидуальной настройки типа входного сигнала: термопары (тип J, K, T, E, R, S, B, N, C, L, M и LDIN43710), напряжения (±15 мВ до ±10 В) и тока (±20 мА, 0–20 мА, 4–20 мА). Каждый канал оснащён автоматической компенсацией холодного спая для обеспечения стабильности измерений. Частота дискретизации составляет 10 Гц для всех каналов.
• Цифровые выходы: 5 каналов с открытым коллектором, поддерживающих нагрузку до 700 мА на канал. Эти выходы могут быть использованы для сигнализации или управления внешними устройствами, обеспечивая защиту от короткого замыкания и перегрузки.
• Сетевые возможности: Два порта Ethernet 10/100 Base-T(X) с поддержкой PoE (IEEE 802.3af, Class 1) и встроенным коммутатором, позволяющим создавать топологию "каскад" (Daisy-Chain). Это упрощает прокладку кабелей и расширяет сеть без необходимости дополнительных коммутаторов.
• Протоколы связи: Поддержка Modbus TCP и Modbus UDP обеспечивает совместимость с широким спектром промышленного оборудования и систем автоматизации.
• Защита и надёжность: Модуль оснащён защитой от перенапряжений (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защитой от быстрых электрических импульсов (EFT) до ±4 кВ для линии питания. Изоляция каналов внутренней логики составляет 2500 В постоянного тока, что повышает устойчивость устройства к внешним помехам.
• Условия эксплуатации: Рабочая температура модуля варьируется от -25°C до +75°C, а температура хранения — от -30°C до +85°C. Устройство функционирует при влажности от 10% до 90% без конденсации, что делает его подходящим для использования в различных климатических условиях.

**Области применения и целевая аудитория:**

Модуль PET-7219Z/S CR идеально подходит для использования в системах автоматизации зданий, промышленных автоматизированных системах, машиностроении, а также в приложениях, требующих точного измерения температуры и управления цифровыми сигналами. Он может быть интегрирован в системы мониторинга и управления для обеспечения надёжного сбора данных и управления процессами.

**Преимущества и совместимость:**

• Гибкость конфигурации: Возможность индивидуальной настройки каждого канала аналогового входа под различные типы сигналов позволяет адаптировать модуль под конкретные требования приложения.
• Надёжность и защита: Встроенные механизмы защиты от перенапряжений и коротких замыканий обеспечивают долговечность и стабильную работу устройства в сложных промышленных условиях.
• Простота интеграции: Поддержка стандартных протоколов Modbus TCP и UDP, а также наличие встроенного веб-сервера и веб-интерфейса упрощают процесс настройки и мониторинга устройства, обеспечивая совместимость с различными системами автоматизации.
• Экономия пространства и упрощение монтажа: Компактные габариты (120 x 76 x 38 мм) и возможность монтажа на DIN-рейку или настольного/настенного монтажа позволяют эффективно использовать пространство в распределительных щитах и шкафах управления.

Модуль PET-7219Z/S CR от ICP DAS представляет собой надёжное и гибкое решение для задач промышленного ввода-вывода, обеспечивая высокую точность измерений, защиту от внешних воздействий и простоту интеграции в существующие системы автоматизации.
