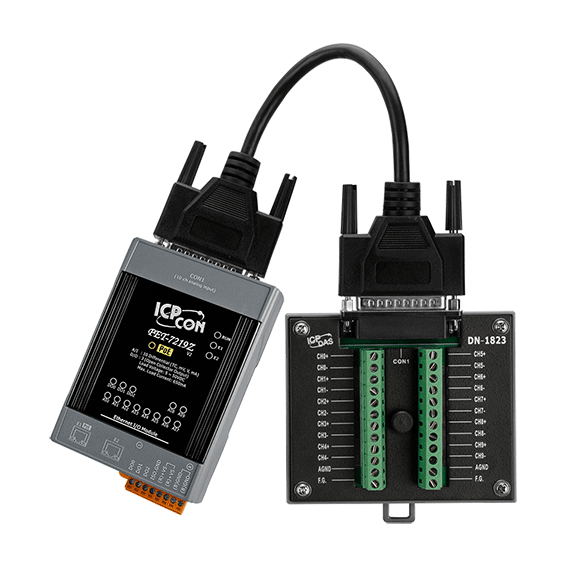

Модуль PET-7219Z/S3 CR от компании ICP DAS представляет собой Ethernet-модуль ввода-вывода, оснащённый 10 дифференциальными каналами аналогового ввода и 5 каналами дискретного вывода. Устройство интегрирует 2-портовый Ethernet-коммутатор, обеспечивая возможность последовательного соединения нескольких модулей в сети. Питание осуществляется через PoE (Power over Ethernet) согласно стандарту IEEE 802.3af, Class 1, что упрощает установку и снижает затраты на проводку.
Ключевые технические особенности модуля включают:
- Аналоговый ввод: 10 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц. Поддерживаются различные диапазоны входных сигналов по напряжению и току, включая ±1 В, ±10 В, ±20 мА и другие. Каждый канал может быть индивидуально настроен для соответствующего диапазона.
- Дискретный вывод: 5 каналов с открытым коллектором, способных управлять нагрузками до 700 мА при напряжении от 5 до 50 В постоянного тока. Каналы защищены от короткого замыкания и перегрузки, обеспечивая надёжную работу в промышленных условиях.
- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45 и встроенным коммутатором, поддерживающие протоколы Modbus TCP и Modbus UDP. Это позволяет интегрировать модуль в существующие системы автоматизации, использующие эти протоколы.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через терминальную клемму при напряжении от 12 до 48 В постоянного тока. Это обеспечивает гибкость в выборе источника питания в зависимости от условий эксплуатации.
- Защита: Модуль оснащён защитой от перенапряжений, электростатических разрядов (ESD) и быстрых транзиентов (EFT), соответствующей стандартам IEC 61000-4-2 и IEC 61000-4-4. Изоляция каналов внутренней логики составляет 2500 В постоянного тока, что повышает надёжность устройства в промышленных средах.
- Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации. Это делает модуль подходящим для использования в различных климатических условиях.
Области применения модуля PET-7219Z/S3 CR включают системы автоматизации зданий, мониторинг и управление промышленными процессами, а также интеграцию в системы сбора данных и управления, где требуется надёжный и гибкий ввод-вывод сигналов. Благодаря поддержке Modbus TCP и UDP, модуль легко интегрируется с различными контроллерами и SCADA-системами, обеспечивая эффективный обмен данными.
Преимущества использования PET-7219Z/S3 CR заключаются в его универсальности, надёжности и простоте интеграции. Возможность индивидуальной настройки каждого канала ввода и вывода позволяет адаптировать устройство под специфические требования проекта. Компактные размеры (76 x 120 x 38 мм) и различные варианты монтажа (на DIN-рейку, настольный или настенный) обеспечивают гибкость при установке в ограниченных пространствах. Встроенный веб-сервер и поддержка парного соединения упрощают настройку и управление устройством, повышая эффективность эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 76 x 120 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 3.6 Вт |
| Частота дискретизации | 10 Гц |
| Температурный дрейф нуля | ±0.5 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Индикаторы Ethernet-портов | Есть |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Есть |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | 240 В 60 В пост. |
| Обнаружение обрыва кабеля | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Изоляция виртуальных каналов | Есть, 400 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Стабильное значение температурного вывода для полевых устройств | Есть |
| Постоянный вывод температуры | Есть |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Входное сопротивление | >300 кОм |
| Точность АЦП | ±0.1% от полного диапазона |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Количество каналов АЦП | 10 |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 6 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Тип каналов | Аналоговый ввод Дискретный вывод |
| Тип устройства | Модуль дискретного вывода Модуль аналогового ввода |
