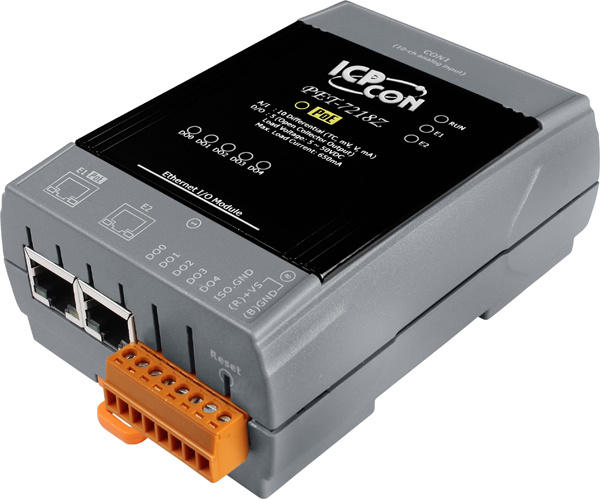

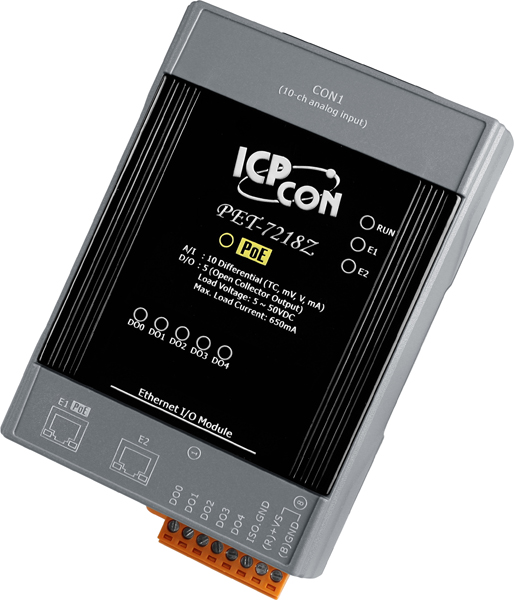

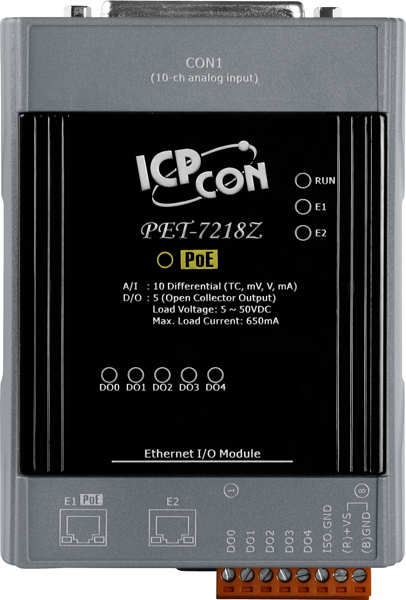

Модуль PET-7218Z/S CR от компании ICP DAS представляет собой Ethernet-устройство ввода-вывода, оснащённое 10 дифференциальными каналами для подключения термопар и 5 каналами дискретного вывода. Встроенный 2-портовый Ethernet-коммутатор обеспечивает возможность последовательного соединения нескольких устройств, что упрощает построение распределённых систем. Питание модуля осуществляется через PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class1, а также через терминальную клемму с диапазоном входного напряжения от 12 до 48 В постоянного тока. Максимальное потребление тока составляет 3,3 Вт, что делает устройство энергоэффективным и удобным для использования в различных промышленных приложениях.
Ключевыми техническими особенностями PET-7218Z/S CR являются:
- Аналоговые входы: 10 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц, поддерживающие подключение различных типов термопар, включая B, C, E, J, K, L, M, N, R, S и T. Это обеспечивает высокую точность измерений температуры в широком диапазоне значений.
- Дискретные выходы: 5 каналов с открытым коллектором, способных управлять нагрузками с напряжением от 5 до 50 В и током до 700 мА, что позволяет контролировать различные исполнительные механизмы.
- Сетевые интерфейсы: Два порта Ethernet 10/100 Base T(X) с разъёмами RJ45 и встроенным коммутатором, поддерживающие протоколы Modbus TCP и Modbus UDP, обеспечивая надёжную и быструю передачу данных в промышленной сети.
- Функции безопасности: Поддержка ID, пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа и обеспечения целостности данных.
- Условия эксплуатации: Рабочая температура от -25 до +75°C и рабочая влажность от 10 до 90% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
- Защита: Изоляция каналов внутренней логики на уровне 2500 В постоянного тока, защита от перенапряжений и электростатических разрядов (ESD) по стандартам IEC 61000-4-2 и IEC 61000-4-4, обеспечивая надёжную работу устройства в промышленных средах с высоким уровнем электромагнитных помех.
Области применения PET-7218Z/S CR включают системы автоматизации зданий, мониторинг и управление промышленными процессами, а также интеграцию в системы управления энергоснабжением. Благодаря возможности подключения различных типов термопар, модуль идеально подходит для задач, связанных с измерением температуры в промышленных установках, где требуется высокая точность и надёжность данных.
Преимущества PET-7218Z/S CR:
- Гибкость подключения: Поддержка различных типов термопар и возможность индивидуальной настройки каналов позволяют адаптировать устройство под специфические требования проекта.
- Интеграция в сеть: Встроенный коммутатор и поддержка PoE упрощают монтаж и расширение системы без необходимости дополнительных источников питания и сложной проводки.
- Надёжность: Высокий уровень защиты от электромагнитных помех и перенапряжений обеспечивает стабильную работу устройства в сложных промышленных условиях.
Модуль PET-7218Z/S CR совместим с различными системами управления и может быть интегрирован в существующие инфраструктуры автоматизации, обеспечивая эффективное и надёжное решение для задач ввода-вывода в промышленной сфере.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 3.3 Вт макс. |
| Частота дискретизации | 10 Гц (общая) |
| Температурный дрейф нуля | ±0.5 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Есть |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | Нет |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | 240 Vrms 60 В пост. |
| Обнаружение обрыва кабеля | Есть |
| Подавление синфазных помех (Общий режим) | 150 дБ |
| Изоляция виртуальных каналов | Есть, 400 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Постоянный вывод температуры | Есть |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Входное сопротивление | >300 кОм |
| Точность АЦП | ±0.1% или лучше |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Количество каналов АЦП | 10 |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 5 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Тип каналов | Аналоговый ввод Дискретный вывод |
| Тип устройства | Модуль дискретного вывода Модуль аналогового ввода |
