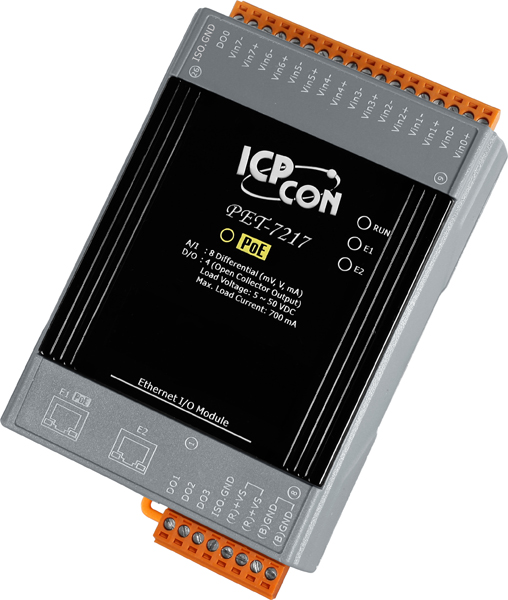

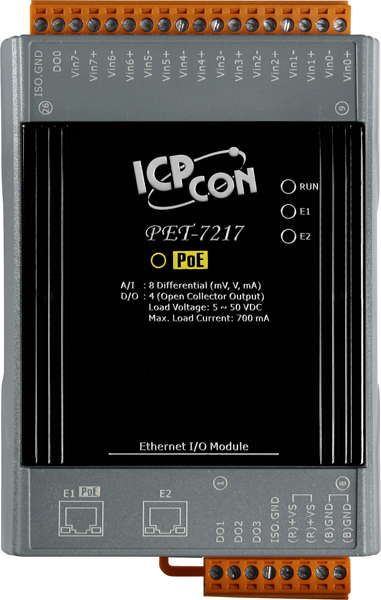

Модуль PET-7217 CR от ICP DAS представляет собой Ethernet-устройство, оснащённое 8 дифференциальными каналами аналогового ввода и 4 изолированными каналами дискретного вывода. Встроенный 2-портовый Ethernet-коммутатор обеспечивает возможность последовательного подключения нескольких устройств, оптимизируя использование сетевых ресурсов. Питание модуля осуществляется через PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class1, что упрощает установку и снижает затраты на прокладку дополнительных кабелей питания.
Ключевые технические особенности модуля включают:
- Аналоговый ввод: 8 дифференциальных каналов с разрешением 16 бит и точностью ±0,1% в обычном режиме. Частота дискретизации составляет 10 Гц в обычном и 50 Гц в ускоренном режиме. Диапазоны входных сигналов по току: ±20 мА, 0–20 мА и 4–20 мА (требуется внешний резистор 125 Ом).
- Дискретный вывод: 4 канала с изолированным открытым коллектором, максимальной нагрузкой 700 мА на канал и напряжением нагрузки от +5 до +50 В постоянного тока. Защищены от короткого замыкания и перегрузки (1,4 А).
- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45, поддерживающие протоколы Modbus TCP и Modbus UDP. Встроенный коммутатор позволяет объединять несколько устройств в единую сеть.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class1) или через терминальную клемму с диапазоном 12–48 В постоянного тока. Максимальное потребление тока — 4,4 Вт.
- Защита: Изоляция каналов внутренней логики 2500 В постоянного тока, защита от перенапряжения ±2 кВ для линии питания, защита от электростатического разряда (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых транзиентных помех (EFT) ±2 кВ для линии питания.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +85 °C, рабочая влажность 10–90% без конденсации.
Модуль PET-7217 CR предназначен для применения в системах автоматизации, где требуется сбор и обработка аналоговых и дискретных сигналов с последующей передачей данных по Ethernet. Он идеально подходит для мониторинга и управления промышленными процессами, такими как контроль параметров оборудования, сбор данных с датчиков и управление исполнительными механизмами. Возможность питания по PoE упрощает установку в местах с ограниченным доступом к источникам питания.
Преимущества модуля PET-7217 CR включают:
- Компактные размеры: Габариты 120 x 76 x 38 мм позволяют устанавливать устройство в ограниченных пространствах.
- Гибкость монтажа: Возможность настольного, настенного монтажа и установки на DIN-рейку обеспечивает удобство интеграции в различные системы.
- Функции безопасности: Поддержка ID, пароля и фильтрации по IP-адресу повышает уровень защиты данных и предотвращает несанкционированный доступ.
- Встроенный веб-сервер: Обеспечивает удалённый доступ к настройкам и мониторингу устройства через стандартный веб-браузер.
Модуль PET-7217 CR совместим с различными системами автоматизации, поддерживающими протоколы Modbus TCP и Modbus UDP, и может интегрироваться с другими устройствами ICP DAS для создания комплексных решений в области промышленного мониторинга и управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 4.4 Вт макс. |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Частота дискретизации | Обычный режим: 10 Гц (общая)#Ускоренный режим: 50 Гц (общая) |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Есть |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита от перенапряжения | ±2 кВ для линии питания 240 Vrms 60 В пост. |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | Нет |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Изоляция виртуальных каналов | Есть, 400 В пост.тока |
| Защита по току | Есть, 50 мА при 110 В пост. |
| Общая защита от перенапряжения | ±200 В пост.тока |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Входное сопротивление | По току: 125 Ом По напряжению: 2 МОм |
| Точность АЦП | Обычный режим: ±0.1% Ускоренный режим: ±0.5% или лучше |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Количество каналов АЦП | 8 |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 4 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Тип каналов | Аналоговый ввод Дискретный вывод |
| Тип устройства | Модуль дискретного вывода Модуль аналогового ввода |
